Диод Шоттки 40В 5A 2-Pin SMC лента на катушке
У поставщика
ПроизводительComChip
У поставщиков
17 шт.
Норм. уп.: 326
Цены поставщиков
Склад 13
В наличии:17 шт
Срок поставки: до недели
Норм. уп.: 326
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,91 |
| от 17 | 21,06 |
| от 30 | 19,91 |
| от 60 | 18,76 |
| от 119 | 17,65 |
Описание

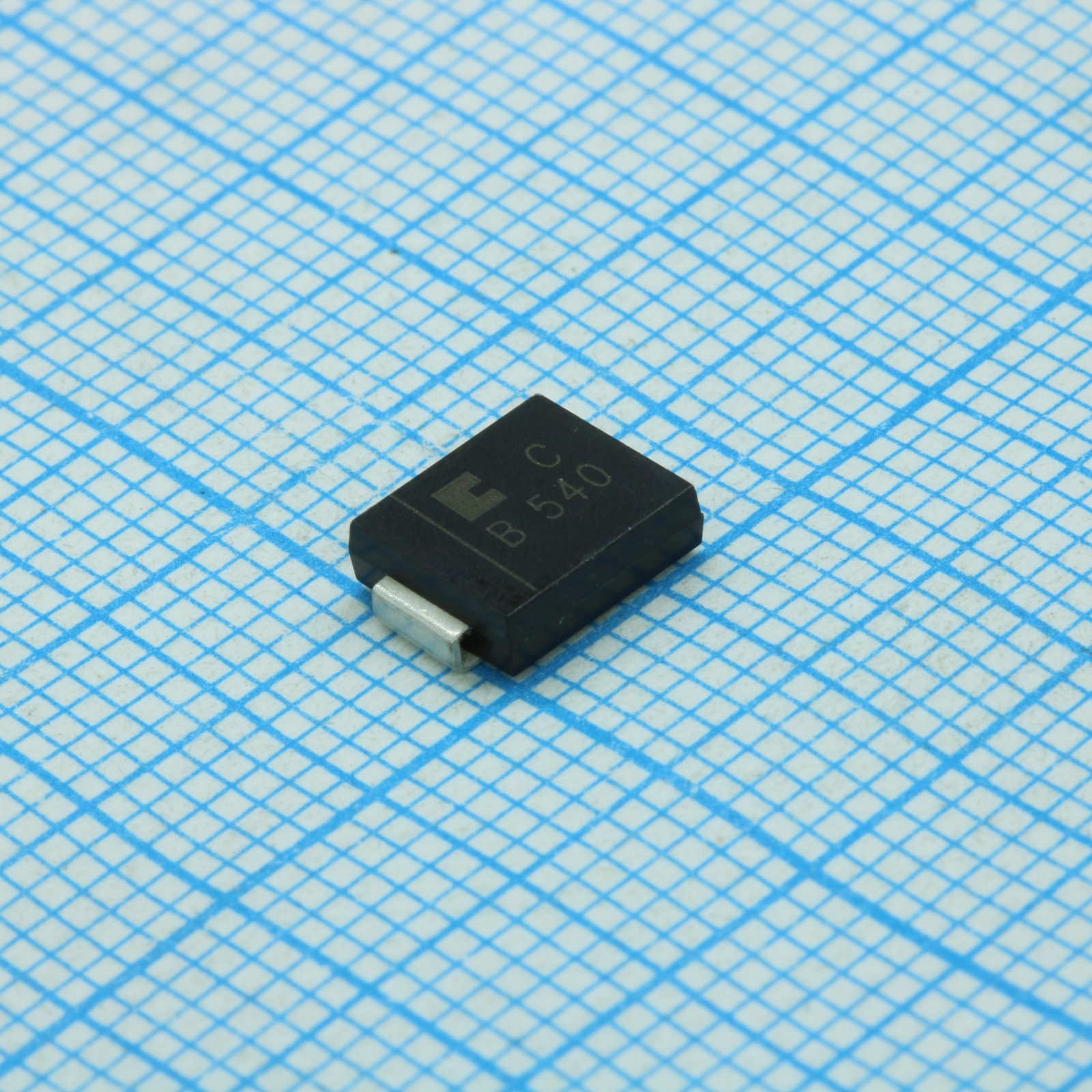

Диод Шоттки CDBC540-HF от ComChip рассчитан на обратное напряжение 40 В и прямой ток до 5 А. Компонент выполнен в компактном корпусе DO-214AB (SMC) и поставляется на ленте в катушке. Применяется в импульсных источниках питания, цепях защиты от обратной полярности и высокочастотных выпрямителях.
Технические характеристики
| RoHS | Да |
| Epoxy | UL94-V0 rated flame retardant |
| Вес | 0.226g |
| Корпус | DO-214AB |
| Тип монтажа | SMD |
| Полярность | Indicated by cathode band |
| Размер катушки | 13 inch |
| Клеммы | Solderable per MIL-STD-750, method 2026 |
| Размеры | A: 6.30 ± 0.10 mm (0.248 ± 0.004 inch); B: 8.60 ± 0.10 mm (0.339 ± 0.004 inch); C: 2.90 ± 0.10 mm (0.114 ± 0.004 inch); D: 330 ± 2.00 mm (12.99 ± 0.079 inch); E: 1.75 ± 0.10 mm (0.069 ± 0.004 inch); F: 7.50 ± 0.10 mm (0.295 ± 0.004 inch); P: 8.00 ± 0.10 mm (0.315 ± 0.004 inch); T: 0.60 ± 0.10 mm (0.236 ± 0.004 inch); W: 16.00 ± 0.30 mm (0.630 ± 0.012 inch); D: 1.50 ± 0.10 mm (0.059 ± 0.004 inch); D1: 50.0 MIN. mm (1.969 MIN. inch); D2: 13.50 ± 0.50 mm (0.531 ± 0.020 inch); P0: 4.00 ± 0.10 mm (0.157 ± 0.004 inch); P1: 2.00 ± 0.10 mm (0.079 ± 0.004 inch); W1: 22.40 ± 1.00 mm (0.882 ± 0.039 inch) |
| Артикул | CDBC540-HF |
| Без галогенов | Да |
| Код маркировки | 540 |
| Количество в катушке | 3000 pcs |
| Тип компонента | SMD Schottky Barrier Rectifier |
| Прямой ток | 5.0A |
| Макс. среднекв. напряжение | 28V |
| Обратный ток | 0.5mA |
| Обратное напряжение | 40V |
| Темп. хранения | -50 to +175°C |
| Suggested pad layout | A: 6.90 mm (0.272 inch); B: 2.50 mm (0.098 inch); C: 3.30 mm (0.130 inch); D: 9.40 mm (0.370 inch); E: 4.40 mm (0.173 inch) |
| Примечание | Шоттки 40В 5А |
| Имп. ток прямо | 125A |
| Раб. температура | -50 to +150°C |
| Макс. DC блокирующее напряжение | 40V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Forward rectified current | 5.0A |
| Reverse current high temp | 20mA |
| Diode junction capacitance | 380pF |
| Forward voltage conditions | @5.0A, TA=25°C |
| Reverse current conditions | VR=VRRM, TA=25°C |
| Описание (англ.) | Rectifier Diode Schottky 40V 5A 2-Pin SMC T/R |
| Junction capacitance conditions | f=1MHz, 4V DC reverse voltage |
| Forward surge current conditions | 8.3ms single half sine-wave superimposed on rate load (JEDEC method) |
| Max instantaneous forward voltage | 0.55V |
| Макс. импульсное обратное напряжение | 40V |
| Reverse current high temp conditions | VR=VRRM, TA=100°C |
| Термосопротивление переход-среда | 24°C/W |
