Компаратор 4-бит КМОП кристалл, DIP16
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
112 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:112 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,24 |
| от 10 | 37,25 |
| от 17 | 35,82 |
| от 50 | 34,20 |
| от 75 | 32,45 |
Описание

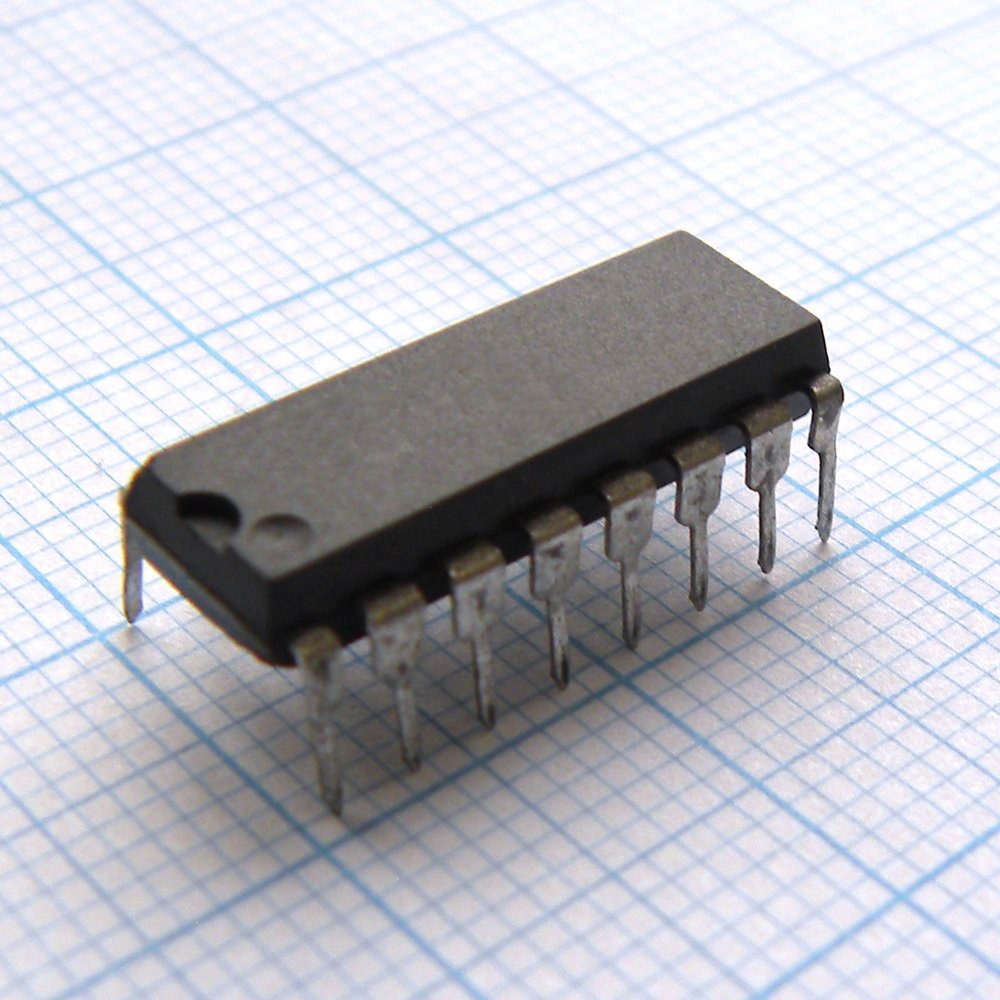

CD74HC85E — 4-битный цифровой компаратор от Texas Instruments, выполненный по технологии высокоскоростной КМОП (HC). Микросхема в корпусе DIP16 предназначена для сравнения двух 4-битных двоичных слов и выдачи результатов по трём выходам (больше, меньше, равно). Применяется в системах управления, логических контроллерах и устройствах цифровой обработки сигналов, где требуется точное сравнение кодов.
Технические характеристики
| Fanout | 10 LSTTL loads standard outputs, 15 LSTTL loads bus driver outputs |
| Inputs | A0-A3, B0-B3, (A<B)IN, (A=B)IN, (A>B)IN |
| Outputs | (A>B)OUT, (A=B)OUT, (A<B)OUT |
| Корпус | 16-Lead PDIP |
| Особенности | Buffered inputs and outputs, Serial or parallel expansion without external gating, Balanced propagation delay and transition times, Significant power reduction compared to LSTTL, High noise immunity |
| Тип монтажа | Выводной |
| Технология | silicon-gate CMOS |
| Описание | High-Speed CMOS 4-bit magnitude comparator |
| Артикул | CD74HC85E |
| Логическое семейство | HC |
| Noise immunity | NIL=30%, NIH=30% of VCC at VCC=5V |
| Число бит | 4-bit |
| Макс. темп. вывода | 300°C for 10s |
| Диапазон питания | 2V to 6V |
| Примечание | СП1 |
| Test load capacitance | 15pF |
| Propagation delay time | 13ns typical at VCC=5V, CL=15pF, TA=25°C |
| Input diode current max | ±20mA |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 150°C |
| Output diode current max | ±20mA |
| Макс. ток утечки входа | ±0.1µA at 25°C, ±1µA at -40°C to 125°C |
| Диап. темп. хр. | -65°C to 150°C |
| Vcc or ground current max | ±50mA |
| Макс. напряжение питания | -0.5V to 7V |
| Макс. входное низкое напряжение | 0.5V at VCC=2V, 1.35V at VCC=4.5V, 1.8V at VCC=6V |
| Диап. раб. темп. | -55°C to 125°C |
| Мин. Uвх высокого уровня | 1.5V at VCC=2V, 3.15V at VCC=4.5V, 4.2V at VCC=6V |
| Input rise and fall time max | 1000ns at VCC=2V, 500ns at VCC=4.5V, 400ns at VCC=6V |
| Low level output voltage max | 0.1V at VCC=2V/4.5V/6V CMOS load, 0.26V at VCC=4.5V TTL load IOL=4mA, 0.26V at VCC=6V TTL load IOL=5.2mA |
| Quiescent device current max | 8µA at 25°C, 80µA at -40°C to 85°C, 160µA at -55°C to 125°C |
| Описание (англ.) | Magnitude Comparator 4-Bit 16-Pin PDIP Tube |
| Dc input output voltage range | 0V to VCC |
| High level output voltage min | 1.9V at VCC=2V CMOS load, 4.4V at VCC=4.5V CMOS load, 5.9V at VCC=6V CMOS load, 3.98V at VCC=4.5V TTL load IOH=-4mA, 5.48V at VCC=6V TTL load IOH=-5.2mA |
| Тепловое сопротивление переход-среда | 67°C/W (PDIP) |
| Output source or sink current per pin max | ±25mA |
