Счетчик двоичный КМОП кристалл, DIP16
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
484 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:484 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 68,16 |
| от 50 | 62,92 |
| от 75 | 58,62 |
| от 150 | 55,41 |
| от 275 | 53,00 |
Описание

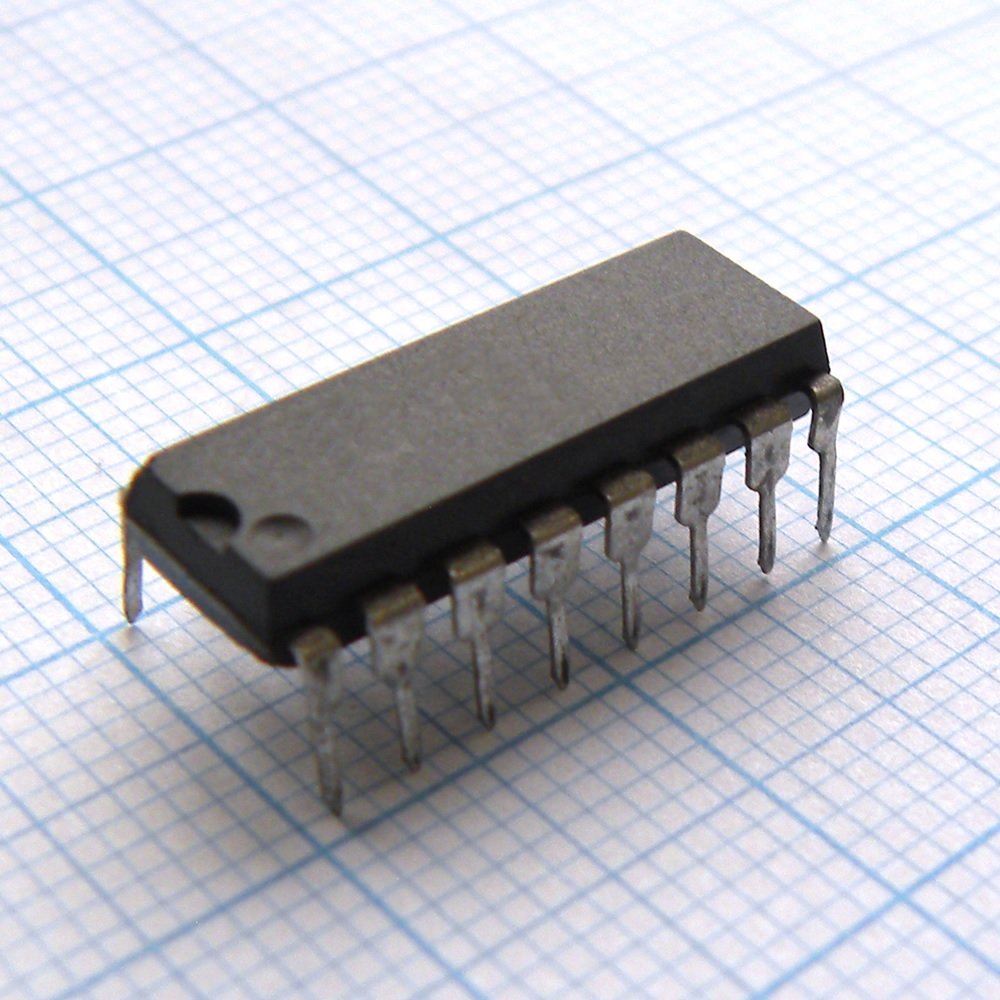

Микросхема CD74HC4520E от Texas Instruments представляет собой сдвоенный двоичный счетчик, выполненный по высокоскоростной КМОП-технологии. Компонент размещен в корпусе DIP16 и предназначен для работы в системах цифровой обработки сигналов, деления частоты и построения таймеров. Устройство отличается низким энергопотреблением и широким диапазоном питающих напряжений.
Технические характеристики
| Корпус | 16 Ld PDIP |
| Функция | Dual binary up-counter |
| Тип монтажа | Выводной |
| Cascading | Ripple mode via Q3 to ENABLE |
| Кол-во выводов | 16 |
| Logic type | CMOS |
| Reset type | Master Reset (High Level) |
| Описание | Dual Synchronous Counters, High-Speed CMOS Logic |
| Артикул | CD74HC4520E |
| Counter type | Binary |
| Trigger type | Positive or Negative Edge Triggering |
| Counter stages | 4 |
| Cp pulse width 2v | 80ns |
| Cp pulse width 6v | 14ns |
| Mr pulse width 2v | 100ns |
| Mr pulse width 6v | 17ns |
| Supply voltage hc | 2V to 6V |
| Number of counters | 2 |
| Supply voltage hct | 4.5V to 5.5V |
| Cp pulse width 4 5v | 16ns |
| Input diode current | ±20mA |
| Mr pulse width 4 5v | 20ns |
| Output diode current | ±20mA |
| Примечание | ИЕ23 |
| Вх. ток утечки | ±0.1µA |
| Диап. вх. DC | 0V to VCC |
| Dc output voltage range | 0V to VCC |
| Fanout standard outputs | 10 LSTTL Loads |
| Input rise fall time 2v | 1000ns |
| Input rise fall time 6v | 400ns |
| Тип упаковки | Tube (туба) |
| Dc vcc or ground current | ±50mA |
| Quiescent device current | 8µA |
| Removal time mr to cp 2v | 0ns |
| Removal time mr to cp 6v | 0ns |
| Fanout bus driver outputs | 15 LSTTL Loads |
| Input rise fall time 4 5v | 500ns |
| Диап. темп. хр. | -65°C to 150°C |
| Maximum clock frequency 2v | 6MHz |
| Maximum clock frequency 6v | 35MHz |
| Removal time mr to cp 4 5v | 0ns |
| Thermal resistance ja pdip | 67°C/W |
| Thermal resistance ja soic | 73°C/W |
| Макс. напряжение питания | -0.5V to 7V |
| Low level input voltage hct | 0.8V |
| Диап. раб. темп. | -55°C to 125°C |
| Set up time cp to enable 2v | 80ns |
| Set up time enable to cp 2v | 80ns |
| Set up time enable to cp 6v | 14ns |
| High level input voltage hct | 2V |
| Maximum clock frequency 4 5v | 30MHz |
| Макс. температура перехода | 150°C |
| Описание (англ.) | Counter Dual 4-Bit Binary UP 16-Pin PDIP Tube |
| Low level input voltage hc 2v | 0.5V |
| Low level input voltage hc 6v | 1.8V |
| Set up time cp to enable 4 5v | 16ns |
| Set up time enable to cp 4 5v | 16ns |
| High level input voltage hc 2v | 1.5V |
| High level input voltage hc 6v | 4.2V |
| Low level input voltage hc 4 5v | 1.35V |
| Low level output voltage ttl 6v | 0.26V |
| High level input voltage hc 4 5v | 3.15V |
| High level output voltage ttl 6v | 5.48V |
| Low level output voltage cmos 2v | 0.1V |
| Low level output voltage cmos 6v | 0.1V |
| High level output voltage cmos 2v | 1.9V |
| High level output voltage cmos 6v | 5.9V |
| Low level output voltage ttl 4 5v | 0.26V |
| High level output voltage ttl 4 5v | 3.98V |
| Low level output voltage cmos 4 5v | 0.1V |
| Output source sink current per pin | ±25mA |
| High level output voltage cmos 4 5v | 4.4V |
| Maximum lead temperature soldering 10s | 300°C |
| Additional quiescent device current per input pin | 100µA |
