Высокоскоростной неинвертирующий буфер CMOS Logic Hex
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
741 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:501 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 75,85 |
| от 18 | 74,44 |
| от 50 | 72,54 |
| от 75 | 69,89 |
| от 150 | 66,64 |
Склад 38
В наличии:240 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 58,92 |
Описание

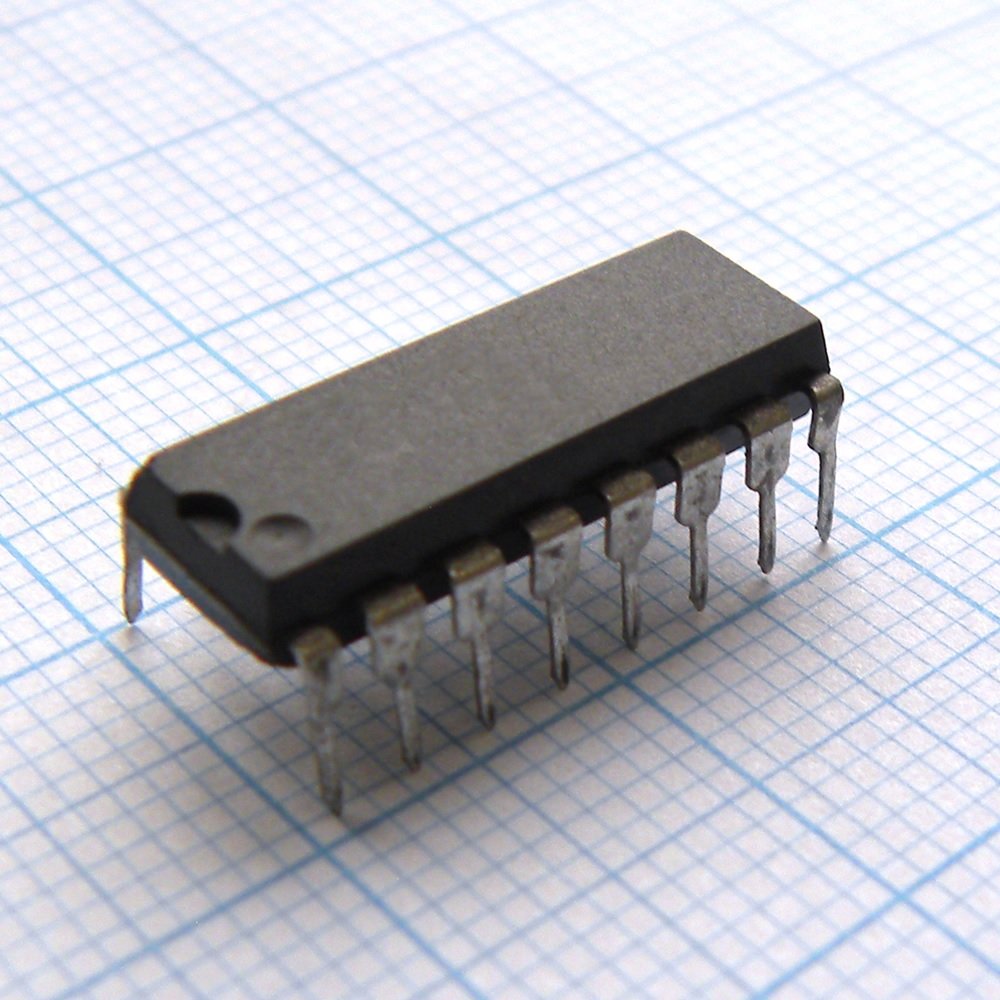

Микросхема CD74HC4050E от Texas Instruments — это высокоскоростной неинвертирующий буфер на шесть каналов. Выполнена в корпусе DIP16 и рассчитана на широкий диапазон рабочих температур от -55 до 125 °C. Применяется в промышленной автоматике и цифровых интерфейсах для согласования логических уровней.
Технические характеристики
| Серия | HC |
| Logic type | Hex Buffer, Non-Inverting |
| Технология | High-Speed Silicon Gate CMOS |
| Описание | High-Speed CMOS Logic Hex Non-Inverting Buffer |
| Артикул | CD74HC4050E |
| Производитель | Texas Instruments |
| Выводы корпуса | 16 |
| Корпус | DIP16 |
| Тип монтажа | THT |
| Защита от ЭСР | Modified input protection structure |
| Вх. емкость | 10pF |
| Number of buffers | 6 |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Dc input diode current | -20mA |
| Dc output diode current | ±20mA |
| Fanout standard outputs | 10 LSTTL Loads |
| Input rise fall time 2v | 1000ns |
| Input rise fall time 6v | 400ns |
| Макс. входное напряжение | 15V |
| Input voltage range min | 0V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Dc vcc or ground current | ±50mA |
| Input leakage current 6v | ±0.1µA |
| Fanout bus driver outputs | 15 LSTTL Loads |
| Input leakage current 15v | ±0.5µA |
| Input rise fall time 4 5v | 500ns |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -55°C |
| Абс. макс. вх. напр. | 16V |
| Quiescent device current 6v | 2µA |
| Абс. макс. напряжение питания | 7V |
| Transition time ttlh tthl 2v | 75ns |
| Transition time ttlh tthl 6v | 13ns |
| Описание (англ.) | Buffer/Converter 6-CH Non-Inverting CMOS 16-Pin PDIP Tube |
| Рассеиваемая мощность емкости | 35pF |
| Low level input voltage vil 2v | 0.5V |
| Low level input voltage vil 6v | 1.8V |
| Propagation delay tplh tphl 2v | 85ns |
| Propagation delay tplh tphl 6v | 14ns |
| Thermal impedance theta ja sop | 64°C/W |
| Transition time ttlh tthl 4 5v | 15ns |
| High level input voltage vih 2v | 1.5V |
| High level input voltage vih 6v | 4.2V |
| Thermal impedance theta ja pdip | 67°C/W |
| Thermal impedance theta ja soic | 73°C/W |
| Level conversion low voltage max | 5V |
| Low level input voltage vil 4 5v | 1.35V |
| Propagation delay tplh tphl 4 5v | 17ns |
| Thermal impedance theta ja tssop | 108°C/W |
| High level input voltage vih 4 5v | 3.15V |
| Level conversion high voltage max | 16V |
| Propagation delay typical 5v 15pf | 6ns |
| Maximum lead temperature soldering | 300°C |
| Output source sink current per pin | ±25mA |
| Low level output voltage vol ttl 6v | 0.26V |
| High level output voltage voh ttl 6v | 5.48V |
| Low level output voltage vol cmos 2v | 0.1V |
| Low level output voltage vol cmos 6v | 0.1V |
| Maximum junction temperature plastic | 150°C |
| High level output voltage voh cmos 2v | 1.9V |
| High level output voltage voh cmos 6v | 5.9V |
| Low level output voltage vol ttl 4 5v | 0.26V |
| Maximum junction temperature hermetic | 175°C |
| Рабочая температура | -55°C ~ 125°C |
| High level output voltage voh ttl 4 5v | 3.98V |
| Low level output voltage vol cmos 4 5v | 0.1V |
| High level output voltage voh cmos 4 5v | 4.4V |
