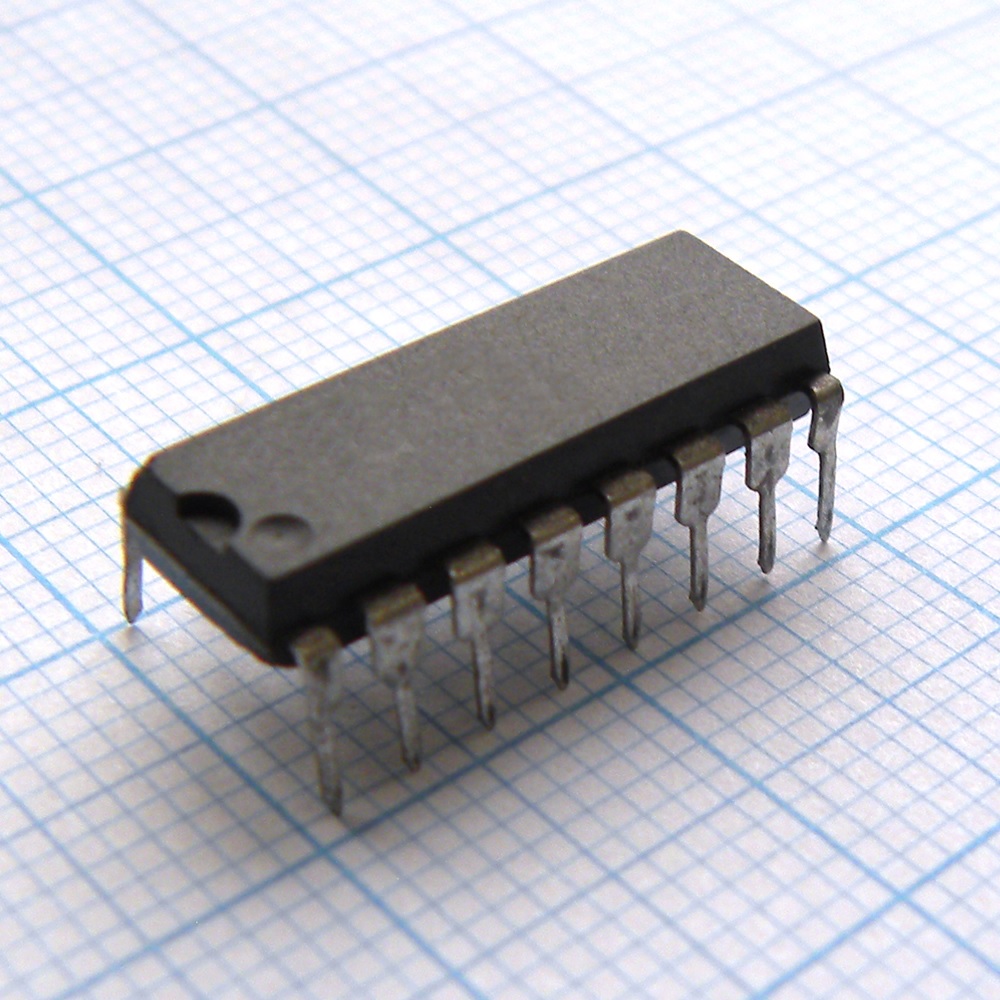

Логическая микросхема CD74HC390E / DIP-16
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
412 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:412 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 108,95 |
| от 25 | 101,28 |
| от 50 | 95,01 |
| от 100 | 90,34 |
| от 175 | 86,85 |
Описание
Логическая микросхема CD74HC390E от Texas Instruments представляет собой сдвоенный десятичный счетчик-делитель. Выполнена в корпусе DIP-16, совместима с популярной логикой HC. Применяется для построения схем деления частоты, счетчиков и таймеров в цифровых устройствах.
Технические характеристики
| Outputs | 1Q0, 1Q1, 1Q2, 1Q3, 2Q0, 2Q1, 2Q2, 2Q3 |
| Корпус | 16 Ld PDIP |
| Функция | Dual Decade Ripple Counter |
| Тип монтажа | Выводной |
| Кол-во выводов | 16 |
| Reset type | Active-High asynchronous |
| Описание | High-Speed CMOS Logic Dual Decade Ripple Counter |
| Артикул | CD74HC390E |
| Clock inputs | nCP0, nCP1 |
| Логическое семейство | HC |
| Производитель | Texas Instruments |
| Reset inputs | 1MR, 2MR |
| Trigger type | High-to-Low transition |
| Counter sections | 4 |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Диап. вх. напр. | 0V to VCC |
| Divide by 2 sections | 2 |
| Divide by 5 sections | 2 |
| Диап. вых. напр. | 0V to VCC |
| Примечание | ИЕ20 |
| Fanout standard outputs | 10 LSTTL Loads |
| Тип упаковки | Tube (туба) |
| Possible division ratios | 2, 4, 5, 10, 20, 25, 50, 100 |
| Fanout bus driver outputs | 15 LSTTL Loads |
| Макс. ток утечки входа | ±0.1µA |
| Диап. темп. хр. | -65°C to 150°C |
| Dc input diode current max | ±20mA |
| Макс. напряжение питания | -0.5V to 7V |
| Dc output diode current max | ±20mA |
| Input rise fall time max 2v | 1000ns |
| Input rise fall time max 6v | 400ns |
| Диап. раб. темп. | -55°C to 125°C |
| Dc vcc or ground current max | ±50mA |
| Макс. температура перехода | 150°C |
| Описание (англ.) | Counter/Divider Dual 4-Bit Decade UP |
| Input rise fall time max 4 5v | 500ns |
| Low level input voltage max 2v | 0.5V |
| Low level input voltage max 6v | 1.8V |
| High level input voltage min 2v | 1.5V |
| High level input voltage min 6v | 4.2V |
| Low level input voltage max 4 5v | 1.35V |
| Quiescent device current max 25c | 8µA |
| Quiescent device current max 85c | 80µA |
| High level input voltage min 4 5v | 3.15V |
| Quiescent device current max 125c | 160µA |
| Low level output voltage max 6v ttl | 0.26V |
| High level output voltage min 6v ttl | 5.48V |
| Low level output voltage max 2v cmos | 0.1V |
| Low level output voltage max 6v cmos | 0.1V |
| High level output voltage min 2v cmos | 1.9V |
| High level output voltage min 6v cmos | 5.9V |
| Low level output voltage max 4 5v ttl | 0.26V |
| High level output voltage min 4 5v ttl | 3.98V |
| Low level output voltage max 4 5v cmos | 0.1V |
| Maximum lead temperature soldering 10s | 300°C |
| High level output voltage min 4 5v cmos | 4.4V |
| Thermal resistance junction ambient pdip | 67°C/W |
| Dc output source sink current per pin max | ±25mA |
