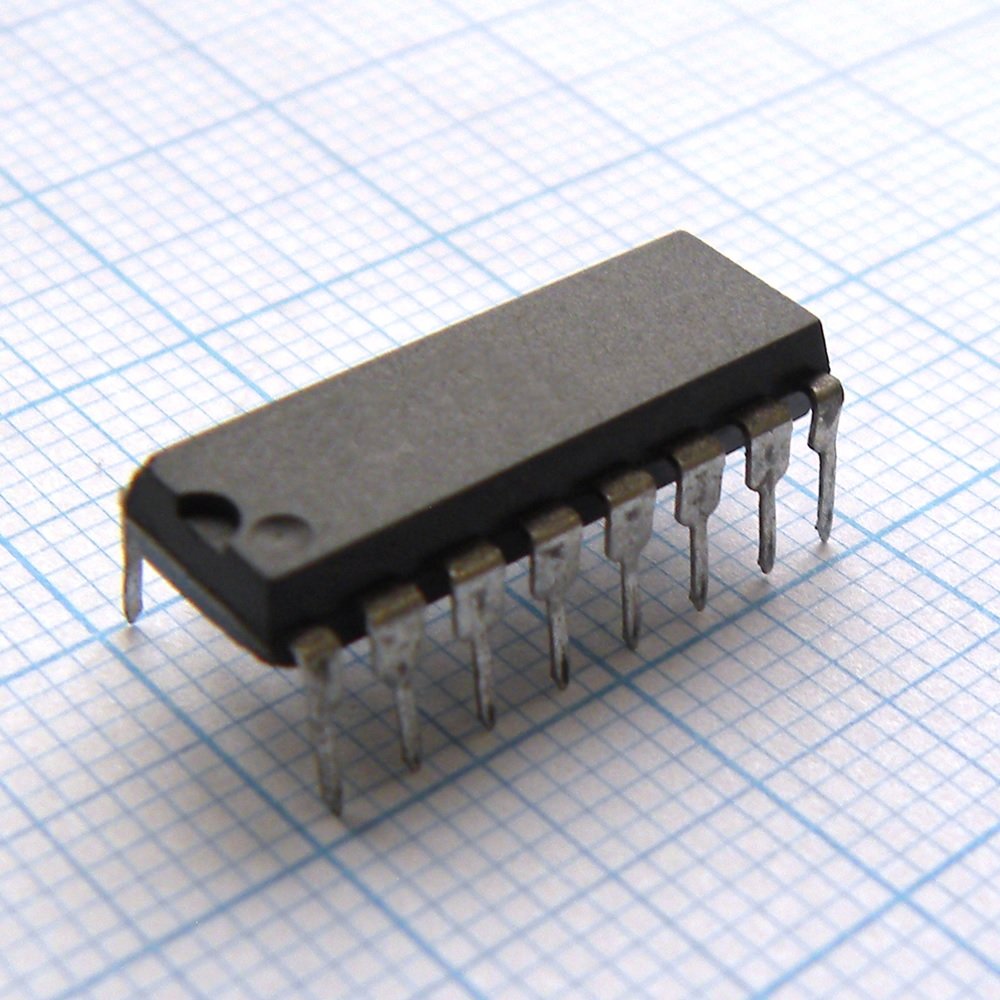

декодер 3 в 8 16-DIP КМОП кристалл, 16-DIP
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
1 353 шт.
Норм. уп.: 25
Цены поставщиков
Склад 12
В наличии:850 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 1800 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,30 |
| от 200 | 15,44 |
Склад 13
В наличии:503 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 58,09 |
| от 25 | 56,87 |
| от 50 | 55,23 |
| от 100 | 52,96 |
| от 200 | 50,30 |
Описание
Микросхема-декодер 3 в 8 от Texas Instruments. Работает в широком диапазоне температур от -55 до +125°C, выпускается в корпусе DIP16. Подходит для построения схем адресации памяти и цифровой логики в промышленной автоматике.
Технические характеристики
| Fanout | 10 LSTTL loads (standard), 15 LSTTL loads (bus driver) |
| Серия | CD74HC238 |
| Корпус | 16 Ld PDIP |
| Функция | 3-to-8 line decoder/demultiplexer |
| Тип монтажа | Выводной |
| Кол-во выводов | 16 |
| Описание | High-Speed CMOS Logic 3- to 8-Line Decoder/Demultiplexer, Noninverting |
| Тип выхода | active_high |
| Артикул | CD74HC238E |
| Логическое семейство | HC (High-Speed CMOS) |
| Logic function | 3-to-8 decoder/demultiplexer with active high outputs |
| Кол-во выводов | 16 |
| Продукт | Decoder |
| Кол-во выходов | 8 |
| Ток покоя | 8µA typ, 80µA max at 25°C, 160µA max over full temp range |
| Низкое выходное напряжение | 0.26V typ, 0.4V max at VCC=4.5V, IO=4mA (TTL loads); 0.26V typ, 0.4V max at VCC=6V, IO=5.2mA |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Input diode current | ±20mA |
| Input low threshold | 0.5V max at VCC=2V, 1.35V max at VCC=4.5V, 1.8V max at VCC=6V |
| Высокое вых. напр. | 3.98V min at VCC=4.5V, IO=-4mA (TTL loads); 5.48V min at VCC=6V, IO=-5.2mA |
| Output sink current | 25mA max per pin |
| Enable configuration | two active-low, one active-high |
| Input high threshold | 1.5V min at VCC=2V, 3.15V min at VCC=4.5V, 4.2V min at VCC=6V |
| Input rise fall time | 500ns max at VCC=4.5V, 400ns max at VCC=6V, 1000ns max at VCC=2V |
| Output diode current | ±20mA |
| Примечание | ИД19 |
| Вх. ток утечки | ±1µA max |
| Output source current | 25mA max per pin |
| Диап. вх. DC | 0V to VCC |
| Dc output voltage range | 0V to VCC |
| Fanout standard outputs | 10 LSTTL Loads |
| Input rise fall time 2v | 1000ns max |
| Input rise fall time 6v | 400ns max |
| Number of enable inputs | 3 |
| Number of select inputs | 3 |
| Supply voltage range hc | 2V to 6V |
| Тип упаковки | Tube (туба) |
| Dc vcc or ground current | ±50mA |
| Макс. темп. перехода | 150°C |
| Supply voltage range hct | 4.5V to 5.5V |
| Fanout bus driver outputs | 15 LSTTL Loads |
| Input rise fall time 4 5v | 500ns max |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -55°C |
| Задержка распр. | 13ns at VCC=5V, CL=15pF, TA=25°C |
| Диап. темп. хр. | -65°C to 150°C |
| Макс. напряжение питания | -0.5V to 7V |
| Диап. раб. темп. | -55°C to 125°C |
| Thermal resistance theta ja | 67°C/W (PDIP) |
| Propagation delay conditions | VCC = 5V, CL = 15pF, TA = 25°C |
| Описание (англ.) | DECODER/DEMUX HS 3-8 16-DIP |
| Low level input voltage vil 2v | 0.5V |
| Low level input voltage vil 6v | 1.8V |
| Max lead temperature soldering | 300°C |
| High level input voltage vih 2v | 1.5V |
| High level input voltage vih 6v | 4.2V |
| Quiescent device current icc 6v | 8µA |
| Thermal impedance theta ja pdip | 67°C/W |
| Low level input voltage vil 4 5v | 1.35V |
| High level input voltage vih 4 5v | 3.15V |
| Low level output voltage vol ttl 6v | 0.26V |
| High level output voltage voh ttl 6v | 5.48V |
| Low level output voltage vol cmos 2v | 0.1V |
| Low level output voltage vol cmos 6v | 0.1V |
| Dc output source sink current per pin | ±25mA |
| High level output voltage voh cmos 2v | 1.9V |
| High level output voltage voh cmos 6v | 5.9V |
| Low level output voltage vol ttl 4 5v | 0.26V |
| Рабочая температура | -55°C ~ 125°C |
| High level output voltage voh ttl 4 5v | 3.98V |
| Low level output voltage vol cmos 4 5v | 0.1V |
| High level output voltage voh cmos 4 5v | 4.4V |
| Количество входных линий | 3 |
| Количество выходных линий | 8 |
| Тип | CD74HC238E |
