Одновибратор с триггером Шмидта на входе КМОП кристалл, DIP16
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
404 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:404 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 70,25 |
| от 50 | 64,87 |
| от 75 | 60,47 |
| от 150 | 57,18 |
| от 275 | 54,72 |
Описание

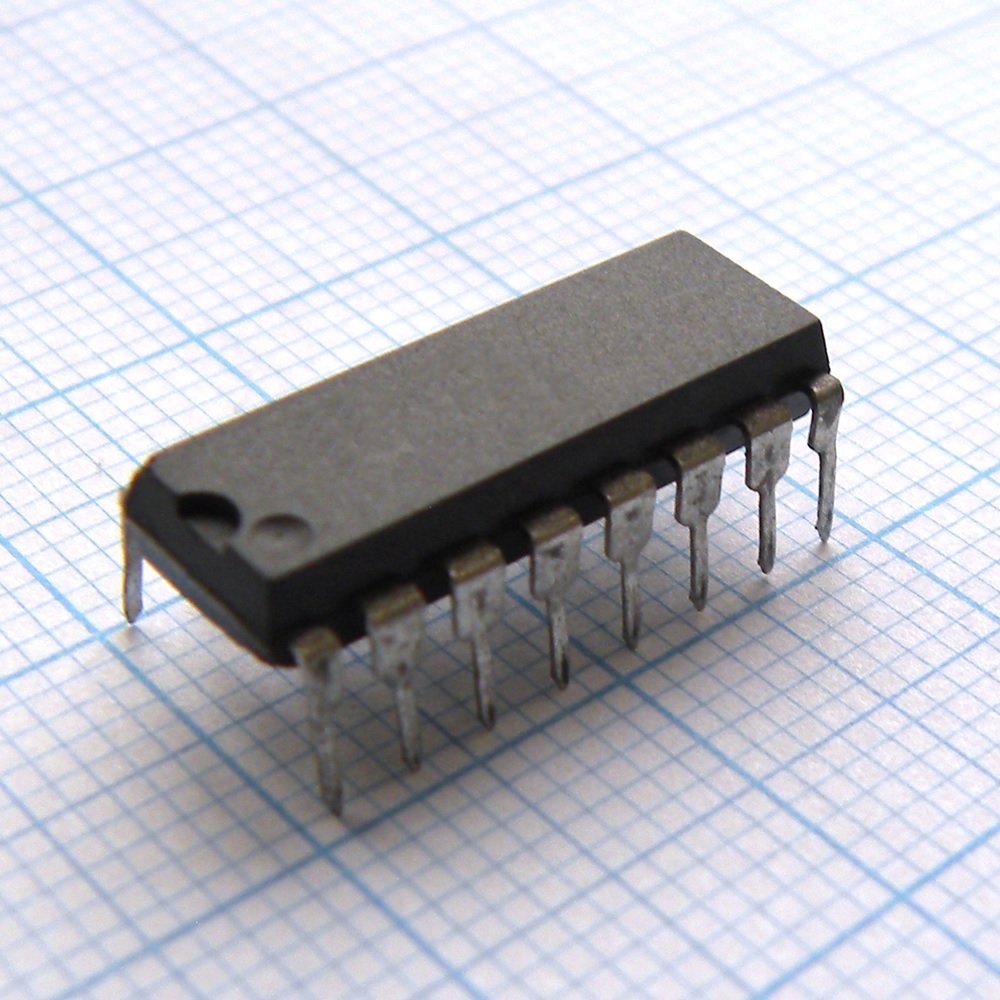

Микросхема-одновибратор CD74HC221E от Texas Instruments выполнена в корпусе DIP16. Устройство имеет два канала и входы с триггером Шмидта, работает в широком диапазоне температур от -55°C до 125°C. Подходит для промышленной автоматики и измерительной техники.
Технические характеристики
| Семейство | HC |
| Корпус | 16 Ld PDIP |
| Тип монтажа | Выводной |
| Кол-во выводов | 16 |
| Описание | Dual Monostable Multivibrator with Reset |
| Артикул | CD74HC221E |
| Noise immunity | NIH: 30% of VCC; NIL: 30% of VCC |
| Pulse width formula | tW = 0.7 * RX * CX at VCC = 4.5V |
| Диапазон питания | 2V to 6V |
| Примечание | АГ4 |
| Dc vcc ground current | ±50mA |
| Вх. ток утечки | ±0.1µA |
| Dc input diode current | ±20mA |
| Input rise fall time b | Unlimited |
| Thermal impedance pdip | 67°C/W |
| Dc output diode current | ±20mA |
| External resistance min | 500Ω |
| Fanout standard outputs | 10 LSTTL Loads |
| Тип упаковки | Tube (туба) |
| External capacitance min | 0pF |
| Input rise fall time a r | 2V: 1000ns; 6V: 400ns; 4.5V: 500ns |
| Макс. темп. перехода | 150°C |
| Quiescent device current | 8µA |
| Fanout bus driver outputs | 15 LSTTL Loads |
| Диап. темп. хр. | -65°C to 150°C |
| Макс. напряжение питания | -0.5V to 7V |
| Dc drain current per output | ±25mA |
| Low level input voltage vil | 2V: 0.5V; 6V: 1.8V; 4.5V: 1.35V |
| Диап. раб. темп. | -55°C to 125°C |
| High level input voltage vih | 2V: 1.5V; 6V: 4.2V; 4.5V: 3.15V |
| Описание (англ.) | Monostable Multivibrator Dual -55C 125C 16-Pin PDIP Tube |
| Max lead temperature soldering | 300°C |
| Dc output source sink current per pin | ±25mA |
| Low level output voltage vol ttl loads | 6V: 0.26V; 4.5V: 0.26V |
| High level output voltage voh ttl loads | 6V: 5.48V; 4.5V: 3.98V |
| Low level output voltage vol cmos loads | 2V: 0.1V; 6V: 0.1V; 4.5V: 0.1V |
| High level output voltage voh cmos loads | 2V: 1.9V; 6V: 5.9V; 4.5V: 4.4V |
