Сдвоенный одностабильный мультивибратор 16-SOIC N
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Мультивибраторы
У поставщиков
134 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:134 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 51,52 |
| от 45 | 47,25 |
| от 89 | 43,76 |
| от 178 | 41,14 |
| от 356 | 39,17 |
Описание

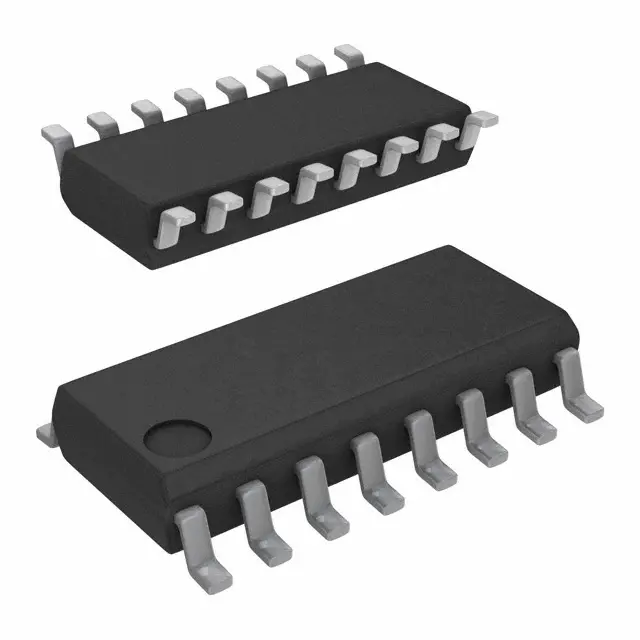

Микросхема CD74HC123M96 от Texas Instruments — это сдвоенный одностабильный мультивибратор. Работает в широком температурном диапазоне от -55°C до 125°C, выпускается в компактном корпусе SOIC-16. Подходит для формирования импульсов и задержек в промышленной автоматике и цифровых устройствах.
Технические характеристики
| Package | 16 Ld SOIC |
| Особенности | Overriding Reset Terminates Output Pulse, Triggering from Leading or Trailing Edge, Q and Q-bar Buffered Outputs, Separate Resets, Wide Range of Output-Pulse Widths, Schmitt Trigger on Both A and B Inputs |
| Функция | Dual Retriggerable Monostable Multivibrator with Reset |
| Тип монтажа | SMD |
| Логическое семейство | HC |
| Корпус | SOIC16 |
| Кол-во выводов | 16 |
| Макс. вых. ток | ±25mA |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Pulse width formula | tW = 0.45 * Rx * Cx at VCC=5V |
| Напряжение, В | 2 |
| Примечание | АГ3 |
| External resistor min | 5kΩ |
| External capacitor min | 0pF |
| Fanout standard outputs | 10 нагрузок LSTTL |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. ток утечки входа | ±1µA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -55°C |
| Quiescent device current max | 160µA |
| Описание (англ.) | DUAL MONO MULTI-VIB 16-SOIC |
| Low level input voltage max at 4 5v | 1.35V |
| High level input voltage min at 4 5v | 3.15V |
| Рабочая температура | -55°C ~ 125°C |
| Термосопротивление переход-среда | 73°C/W |
| Low level output voltage max at 4 5v ttl | 0.26V |
| Low level output voltage max at 4 5v cmos | 0.1V |
| High level output voltage min at 4 5v cmos | 4.4V |
