Документация
4-х разрядный двоичный счетчик с синхронной установкой "Логический 0", SOT/R
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Счетчики, Делители
У поставщиков
356 шт.
Норм. уп.: 40
Цены поставщиков
Склад 13
В наличии:356 шт
Срок поставки: до недели
Норм. уп.: 40
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,41 |
| от 19 | 17,62 |
| от 40 | 16,58 |
| от 80 | 15,58 |
| от 160 | 14,64 |
Описание

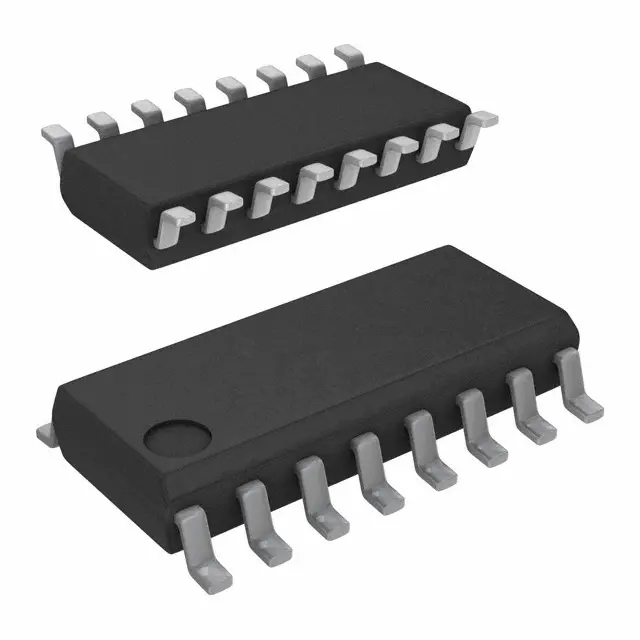

Микросхема CD74ACT163M от Texas Instruments — это 4-разрядный синхронный двоичный счетчик. Работает в корпусе SO-16, поддерживает синхронную установку логического нуля и нарастающий фронт тактового сигнала. Применяется в промышленной автоматике и цифровых устройствах для подсчета импульсов и деления частоты.
Технические характеристики
| Корпус | SOIC-16 |
| Тип монтажа | SMD |
| Clear type | synchronous |
| Clock edge | rising edge |
| Preset type | synchronous |
| Carry output | RCO |
| Counter type | 4-bit synchronous binary counter |
| Логическое семейство | ACT |
| Код упаковки | M |
| Кол-во выводов | 16 |
| Число выводов | 15 (HHHH) |
| Topside marking | CD74ACT163M |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Count enable inputs | ENP, ENT |
| Input clamp current | ±20mA |
| Input compatibility | TTL-voltage compatible |
| Output clamp current | ±50mA |
| Output compatibility | CMOS |
| Примечание | ИЕ18 |
| Supply voltage abs max | 6V |
| Тип упаковки | Tube (туба) |
| Continuous output current | ±50mA |
| Диап. темп. хр. | -65°C to 150°C |
| Диап. раб. темп. | -55°C to 125°C |
| Описание (англ.) | Counter Single 4-Bit Sync Binary UP 16-Pin SOT/R |
| Package thermal resistance e package | 67°C/W |
| Package thermal resistance m package | 73°C/W |
| Continuous current through vcc or gnd | ±100mA |
| Тип | CD74ACT163M |
