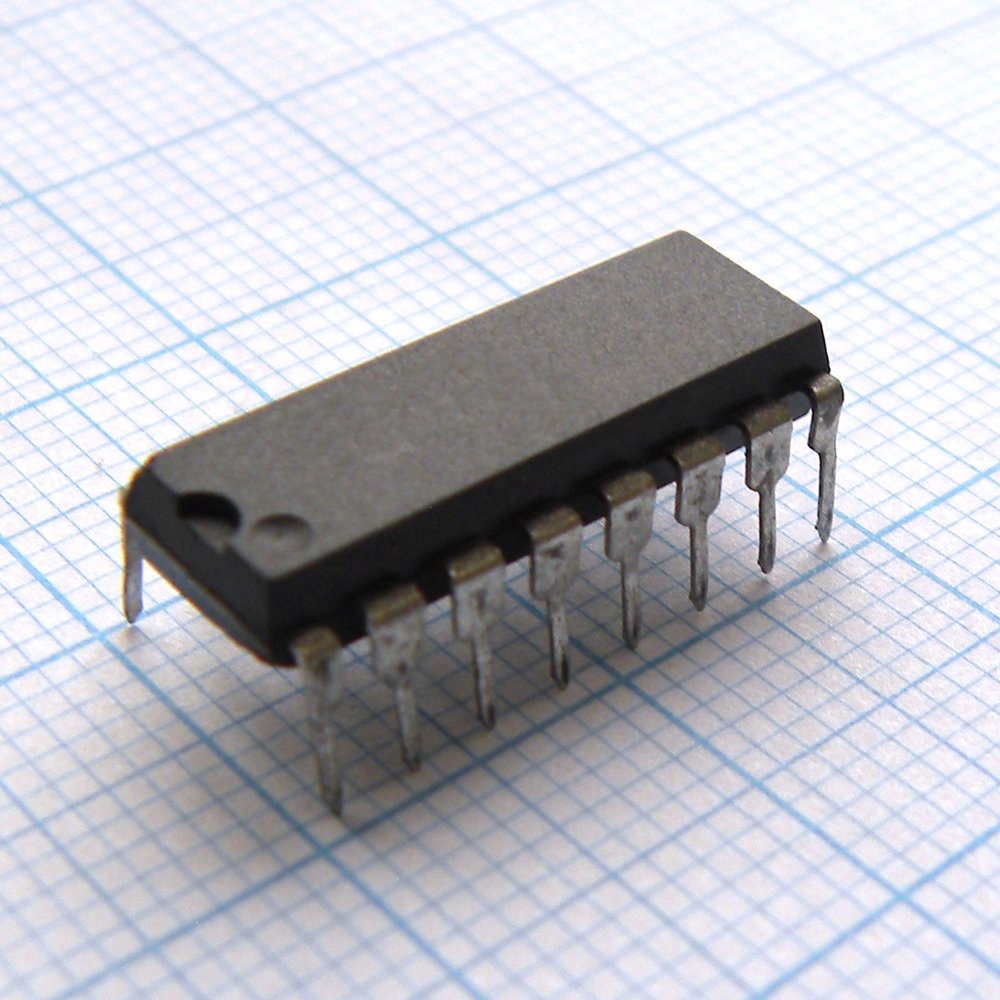

Мультиплексор 8 в 1 КМОП кристалл, DIP16
У поставщика
ПроизводительTexas Instruments
У поставщиков
462 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:462 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 64 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,49 |
| от 30 | 10,81 |
| от 75 | 9,99 |
| от 125 | 9,30 |
| от 225 | 8,71 |
Описание
Микросхема-мультиплексор 8 в 1 от Texas Instruments на КМОП-структуре. Выполнена в классическом корпусе DIP16 для монтажа в отверстия. Коммутирует один из восьми входных сигналов на общий выход. Применяется в цифровых устройствах, измерительной технике и системах управления.
Технические характеристики
| Fanout | 15 F devices |
| Корпус | PDIP-16 |
| Упаковка | трубка |
| Функция | 8-to-1 multiplexer |
| Кол-во выводов | 16 |
| Технология | CMOS |
| Описание | 8-Line to 1-Line Data Selector/Multiplexer |
| Артикул | CD74AC151E |
| Esd standard | MIL-STD-883 Method 3015 |
| Логическое семейство | AC |
| Код упаковки | E |
| Тип монтажа | THT |
| Защита от ЭСР | 2kV |
| Top side marking | CD74AC151E |
| Вх. емкость | 10pF |
| Latchup resistance | SCR-latchup-resistant |
| Supply current icc | 8µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.5V |
| Input clamp current | ±20mA |
| Диап. вх. напр. | 0V to VCC |
| Voh iout 4ma vcc 3v | 2.58V |
| Ordering part number | CD74AC151E |
| Output clamp current | ±50mA |
| Выходной ток управления | ±24mA |
| Диап. вых. напр. | 0V to VCC |
| Диапазон питания | 1.5V to 5.5V |
| Voh iout 50ua vcc 3v | 2.9V |
| Vol iout 12ma vcc 3v | 0.36V |
| Vol iout 50ua vcc 3v | 0.1V |
| Примечание | КП7 |
| Вх. ток утечки | ±0.1µA |
| Voh iout 24ma vcc 4 5v | 3.94V |
| Voh iout 50ua vcc 1 5v | 1.4V |
| Voh iout 50ua vcc 4 5v | 4.4V |
| Vol iout 24ma vcc 4 5v | 0.36V |
| Vol iout 50ua vcc 1 5v | 0.1V |
| Vol iout 50ua vcc 4 5v | 0.1V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Low level output current | 24mA |
| Continuous output current | ±50mA |
| High level output current | -24mA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -55°C |
| Диап. темп. хр. | -65°C to 150°C |
| Continuous current vcc gnd | ±100mA |
| Thermal impedance theta ja | 67°C/W |
| Макс. напряжение питания | 6V |
| Диап. раб. темп. | -55°C to 125°C |
| Описание (англ.) | Multiplexer 1-Element CMOS 8-IN 16-Pin PDIP Tube |
| Low level input voltage vcc 3v | 0.9V |
| High level input voltage vcc 3v | 2.1V |
| Low level input voltage vcc 1 5v | 0.3V |
| Low level input voltage vcc 5 5v | 1.65V |
| High level input voltage vcc 1 5v | 1.2V |
| High level input voltage vcc 5 5v | 3.85V |
| Propagation delay tplh tphl vcc 5v d to w | 3.7ns to 14.9ns |
| Propagation delay tplh tphl vcc 5v d to y | 3.4ns to 13.5ns |
| Propagation delay tplh tphl vcc 1 5v d to w | 186ns |
| Propagation delay tplh tphl vcc 1 5v d to y | 169ns |
| Propagation delay tplh tphl vcc 1 5v g to w | 169ns |
| Propagation delay tplh tphl vcc 1 5v g to y | 153ns |
| Propagation delay tplh tphl vcc 3 3v d to w | 5.2ns to 20.9ns |
| Propagation delay tplh tphl vcc 3 3v d to y | 4.7ns to 18.9ns |
| Propagation delay tplh tphl vcc 3 3v g to w | 4.7ns to 18.9ns |
| Propagation delay tplh tphl vcc 3 3v g to y | 4.3ns to 17.1ns |
| Input transition rise fall rate vcc 1 5v to 3v | 50ns/V |
| Propagation delay tplh tphl vcc 5v select to w | 4.9ns to 19.6ns |
| Propagation delay tplh tphl vcc 5v select to y | 4.6ns to 18.2ns |
| Input transition rise fall rate vcc 3 6v to 5 5v | 20ns/V |
| Propagation delay tplh tphl vcc 1 5v select to w | 245ns |
| Propagation delay tplh tphl vcc 1 5v select to y | 228ns |
| Propagation delay tplh tphl vcc 3 3v select to w | 6.9ns to 27.4ns |
| Propagation delay tplh tphl vcc 3 3v select to y | 6.4ns to 25.5ns |
| Количество контактов | 16 |
