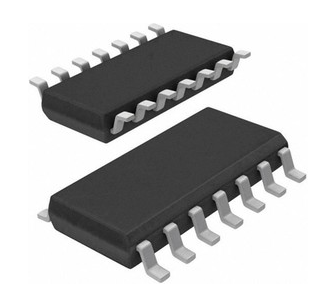

Логическая ИС CD4093BM/TR
У поставщика
У поставщиков
326 шт.
Норм. уп.: 500
Цены поставщиков
Склад 39
В наличии:321 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,69 |
Склад 12
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 5000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,53 |
| от 500 | 12,63 |
| от 5 000 | 11,28 |
Описание
Логическая ИС CD4093BM/TR от HGSEMI — это микросхема, содержащая четыре элемента 2И-НЕ с триггерами Шмитта на входе. Работает в широком диапазоне напряжений от 3 до 15 В, выпускается в компактном корпусе SOP-14. Применяется в промышленной автоматике и бытовой электронике для формирования импульсов и подавления дребезга контактов.
Технические характеристики
| Тип | Логические - Вентили и Инверторы |
| Корпус | SOP14 |
| Тип монтажа | SMD |
| Standoff | 0.1-0.25mm |
| Кол-во выводов | 14 |
| Размеры | 8.5-9.0mm x 5.8-6.25mm x 1.225-1.57mm |
| Шаг выводов | 1.27mm |
| Ширина вывода | 0.4-0.95mm |
| Описание | Quad 2-input NAND Schmitt trigger, CMOS |
| Тип выхода | push-pull |
| Артикул | CD4093BM/TR |
| Логическое семейство | CMOS |
| Число затворов | 4 |
| Макс. вх. ток | 1.2uA |
| Рассеиваемая мощность | 500mW |
| Низкий выходной ток | 3.6mA |
| Rise fall time max | 90ns |
| Макс. напр. пит. | 18V |
| Мин. напр. пит. | 3.0V |
| Диап. вх. напр. | -0.5V to VDD+0.5V |
| Output current high | -1.8mA |
| Макс. ток покоя | 1.2uA |
| Test load capacitance | 51pF |
| Abs max supply voltage | -0.5V to 20V |
| Низ. напр. вых. макс. | 0.05V |
| Schmitt hysteresis typ | 1.4V |
| Мин. выходное высокое напряжение | 4.95V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Propagation delay time max | 130ns |
| Schmitt negative threshold typ | 1.8V |
| Schmitt positive threshold typ | 3.2V |
