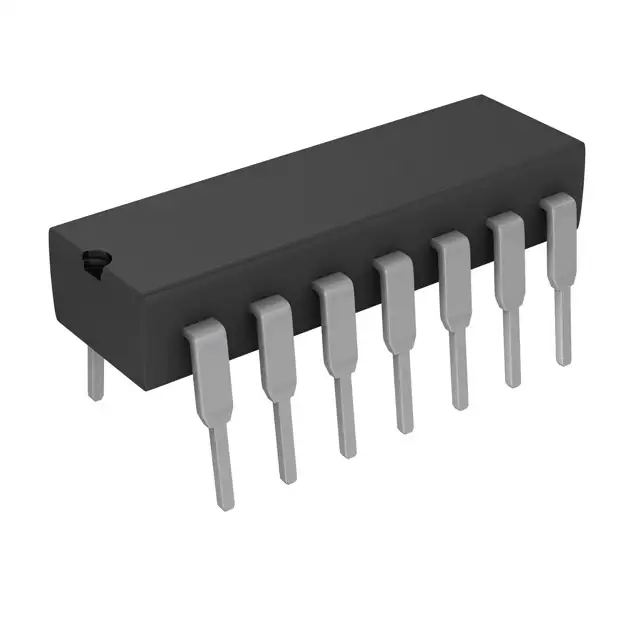

Логическая микросхема CD4066BE / DIP-14
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы стандартной логики
У поставщиков
995 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:977 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 96,49 |
| от 25 | 89,50 |
| от 50 | 83,80 |
| от 100 | 79,53 |
| от 200 | 76,36 |
Склад 12
В наличии:18 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 25 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,30 |
| от 20 | 31,91 |
Описание
Логическая микросхема CD4066BE от Texas Instruments представляет собой четырехканальный двунаправленный аналоговый ключ. Выполнена в корпусе DIP-14. Предназначена для коммутации аналоговых и цифровых сигналов, обеспечивая низкое сопротивление в открытом состоянии и высокую изоляцию в закрытом. Широко применяется в схемах мультиплексирования, выборки-хранения и переключения аудиосигналов.
Технические характеристики
| Fanout | 10 |
| Package | PDIP |
| Корпус | DIP-14 |
| Тип монтажа | Выводной |
| Размер корпуса | 19.30mm x 6.35mm |
| Без свинца | Да |
| Кол-во выводов | 14 |
| Вибрация | 20G |
| ESD рейтинг | 2000V |
| Шаг выводов | 2.54mm |
| Описание | CMOS Quad Bilateral Switch |
| Артикул | CD4066B |
| Без галогенов | Да |
| Соотв. RoHS | Да |
| Время пайки | 10s |
| REACH | Да |
| Mechanical shock | 1500G |
| Crosstalk typical | -50dB |
| Latch up immunity | 100mA |
| Рассеиваемая мощность | 500mW |
| Channel separation | 80dB |
| Distortion typical | <0.5% |
| Входной ток смещения | 10pA |
| Размеры упаковки | 19.30mm x 6.35mm |
| Parametric ratings | 5V, 10V, 15V |
| Макс. ток питания | 10µA |
| Макс. напр. пит. | 15V |
| Crosstalk frequency | 8MHz |
| Диап. вх. напр. | VSS to VDD |
| Долговременная стабильность | 0.1% |
| Output bias current | 10pA |
| Distortion frequency | 1kHz |
| Вх. напр. смещ. | 10mV |
| Диап. вых. напр. | VSS to VDD |
| Диапазон питания | 3V to 18V |
| Switch off isolation | 80dB |
| Примечание | КТ3 |
| Control input current | 10pA |
| Control voltage range | VSS to VDD |
| Input voltage low max | 0.3VDD |
| Output offset voltage | 10mV |
| Отношение сигнал/шум | 80dB |
| Температура пайки | 260°C |
| Switch on capacitance | 5pF |
| Input voltage high min | 0.7VDD |
| Off resistance typical | 10^9Ω |
| Макс. низкое выходное напряжение | 0.05V |
| Switch off capacitance | 5pF |
| Switch on time typical | 10ns |
| Макс. раб. частота | 40MHz |
| Output voltage high min | VDD-0.05V |
| Switch off time typical | 10ns |
| Темп. коэф. | 0.1%/°C |
| Transition time typical | 20ns |
| Тип упаковки | Tube (туба) |
| On resistance 5v typical | 500Ω |
| Power supply current max | 10µA |
| Control input capacitance | 5pF |
| Crosstalk load resistance | 1kΩ |
| Distortion supply voltage | 5V |
| Типовая входная емкость | 5pF |
| Макс. ток утечки входа | ±1µA |
| On resistance 10v typical | 250Ω |
| On resistance 15v typical | 125Ω |
| On state resistance match | 5Ω |
| Задержка распр. | 10ns |
| Диап. темп. хр. | -65°C to +150°C |
| Суммарный коэффициент гармоник | 0.5% |
| Distortion load resistance | 10kΩ |
| Уровень чувствительности к влаге | MSL1 |
| Тип. выходная емкость | 5pF |
| Макс. ток утечки | ±1µA |
| Supply voltage sensitivity | 0.1%/V |
| Коэфф. подавления синфазного сигнала | 80dB |
| Control capacitance typical | 5pF |
| Control leakage current max | ±1µA |
| On off output voltage ratio | 80dB |
| On state resistance typical | 125Ω |
| Диап. раб. темп. | -55°C to +125°C |
| Quiescent current tested at | 20V |
| Supply voltage peak to peak | ±7.5V |
| Off state leakage conditions | VDD-VSS=10V, TA=25°C |
| Operating supply voltage max | 18V |
| Operating supply voltage min | 3V |
| Коэффициент подавления питания | 80dB |
| Описание (англ.) | QUAD BILATERAL SWITCH 14-DIP |
| Switch on resistance flatness | 5Ω |
| Количество контактов | 14 |
| Control input impedance typical | 10^12Ω |
| Off state leakage current typical | 10pA |
| Макс. темп. перехода | 150°C |
| Тепл. сопр. переход-корпус | 40°C/W |
| Frequency response switch on typical | 40MHz |
| Рабочая температура | -55°C ~ 125°C |
| Термосопротивление переход-среда | 80°C/W |
| On state resistance flat over signal range | Да |
