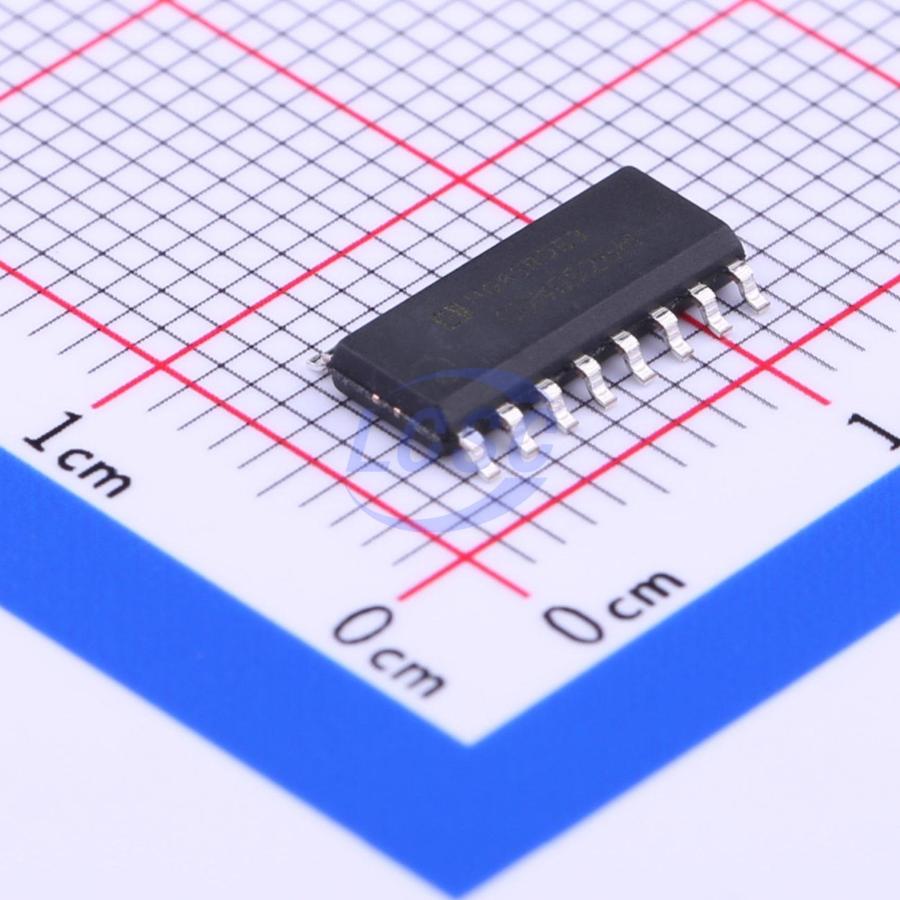

Микросхема CD4052BM/TR
У поставщика
У поставщиков
600 шт.
Норм. уп.: 40
Цены поставщиков
Склад 12
В наличии:600 шт
Срок поставки: до недели
Норм. уп.: 40
Минимальная партия: 400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,53 |
| от 40 | 11,49 |
| от 400 | 9,76 |
Описание
Микросхема CD4052BM/TR от HGSEMI представляет собой сдвоенный 4-канальный аналоговый мультиплексор/демультиплексор. Устройство предназначено для коммутации аналоговых или цифровых сигналов, обеспечивая низкое сопротивление открытого канала и малое потребление тока. Применяется в системах сбора данных, аудио- и видеотехнике, а также в измерительном оборудовании.
Технические характеристики
| Корпус | SOP-16 |
| Особенности | break-before-make, low static power, low input current |
| Тип монтажа | SMD |
| Кол-во выводов | 16 |
| Шаг выводов | 1.27mm |
| Логическое семейство | CMOS |
| Тип упаковки | SOP-16 |
| Конфигурация | dual 4:1 multiplexer (single-pole 4-throw) |
| Break before make | Да |
| Input current iin | 0.01uA typ, ±0.1uA max (18V) |
| Макс. вх. ток | 0.1uA |
| Тип. входной ток | 0.01uA |
| On resistance typ | 60Ω (VDD=15V), 85Ω (VDD=10V), 155Ω (VDD=5V) |
| Рассеиваемая мощность | 500mW |
| Количество каналов | 2 x 4:1 multiplexer (dual differential 4-channel) |
| On capacitance typ | 0.2pF |
| Размеры упаковки | 9.8-10.0mm x 5.8-6.2mm x 1.35-1.55mm |
| Диап. вх. напр. | VSS to VDD |
| On capacitance cios | 0.2pF typ |
| Analog voltage range | 0V to 15V (VDD-VEE) |
| Leakage current ioff | ±100nA typ (18V) |
| On resistance ron 5v | 155Ω typ |
| Диапазон питания | 3V to 15V |
| Input capacitance cin | 5pF typ, 7.5pF max |
| Тип. входная емкость | 7.5pF |
| Вх. низ. напр. макс. | 1.5V (VDD=5V), 3V (VDD=10V), 4V (VDD=15V) |
| On resistance ron 10v | 85Ω typ |
| On resistance ron 15v | 60Ω typ |
| Макс. ток покоя | 5uA (VDD=5V), 10uA (VDD=10V), 20uA (VDD=15V) |
| Ток покоя тип. | 0.2uA |
| Температура пайки | 260°C for 10s |
| Static current idd 5v | 0.01uA typ, 5uA max |
| Вх. выс. напр. мин. | 3.5V (VDD=5V), 7V (VDD=10V), 11V (VDD=15V) |
| Maximum supply voltage | 18V |
| On resistance delta 5v | 15Ω typ |
| Output capacitance cos | 9pF typ |
| Выходная емкость тип. | 9pF |
| Static current idd 10v | 0.01uA typ, 10uA max |
| Static current idd 15v | 0.01uA typ, 20uA max |
| Off leakage current typ | ±100nA |
| On resistance delta 10v | 10Ω typ |
| On resistance delta 15v | 5Ω typ |
| On resistance delta typ | 5Ω (VDD=15V), 10Ω (VDD=10V), 15Ω (VDD=5V) |
| Диап. темп. хр. | -65°C to 150°C |
| Analog supply voltage range | 0V to 15V |
| Диап. раб. темп. | -40°C to 85°C |
| Channel input capacitance cis | 5pF typ |
| Channel input capacitance typ | 5pF |
| Address to output delay tpd 5v | 100ns typ |
| Address to output delay tpd 10v | 80ns typ |
| Address to output delay tpd 15v | 50ns typ |
| Inhibit to output turn on delay tpd 5v | 100ns typ |
| Propagation delay signal to output typ | 15ns (VDD=5V), 10ns (VDD=10V), 7ns (VDD=15V) |
| Inhibit to output turn off delay tpd 5v | 100ns typ |
| Inhibit to output turn on delay tpd 10v | 50ns typ |
| Inhibit to output turn on delay tpd 15v | 30ns typ |
| Propagation delay address to output typ | 100ns (VDD=5V), 80ns (VDD=10V), 50ns (VDD=15V) |
| Inhibit to output turn off delay tpd 10v | 50ns typ |
| Inhibit to output turn off delay tpd 15v | 30ns typ |
| Propagation delay inhibit to output on typ | 100ns (VDD=5V), 50ns (VDD=10V), 30ns (VDD=15V) |
| Propagation delay inhibit to output off typ | 100ns (VDD=5V), 50ns (VDD=10V), 30ns (VDD=15V) |
| Signal propagation delay signal to output tpd 5v | 15ns typ |
| Signal propagation delay signal to output tpd 10v | 10ns typ |
| Signal propagation delay signal to output tpd 15v | 7ns typ |
