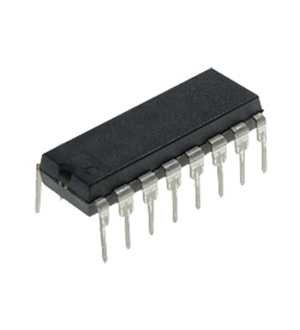

Логическая ИС CD4051BE
У поставщика
ПроизводительFulihao Tech
Ед. изм.шт
У поставщиков
15 шт.
Норм. уп.: 200
Цены поставщиков
Склад 12
В наличии:15 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 2000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,49 |
| от 200 | 10,97 |
| от 2 000 | 9,84 |
Описание
CD4051BE от Fulihao Tech — это 8-канальный аналоговый мультиплексор/демультиплексор. Работает в диапазоне напряжений от 3 В до 20 В, поддерживает цифровое управление выбором канала. Применяется в системах сбора данных и промышленной автоматике для коммутации аналоговых сигналов.
Технические характеристики
| Тип | Логические - Переключатели сигнала, Мультиплексоры, Декодеры |
| Тип монтажа | THT |
| Derating dip | 12mW/K above 70°C |
| Enable input | active LOW |
| Логическое семейство | CD4000 |
| Тип упаковки | DIP16 |
| Корпус | DIP-16 |
| Derating soic | 8mW/K above 70°C |
| Off frequency | 1MHz |
| Derating tssop | 5.5mW/K above 60°C |
| On frequency 5v | 13MHz |
| On frequency 9v | 40MHz |
| On resistance 5v | 350Ω |
| On resistance 9v | 80Ω |
| Crosstalk voltage | 50mV |
| Вх. емкость | 7.5pF |
| Количество каналов | 8 |
| Crosstalk frequency | 1MHz |
| Диапазон питания | 3V to 9V |
| Вх. ток утечки | 0.3uA |
| On resistance rail 5v | 115Ω |
| On resistance rail 9v | 50Ω |
| Supply current vdd 5v | 20uA |
| Supply current vdd 9v | 40uA |
| Supply voltage vdd max | 12V |
| Supply voltage vee min | -12V |
| Общая рассеиваемая мощность | 500mW |
| Off state leakage current | 1000nA |
| On resistance mismatch 5v | 25Ω |
| On resistance mismatch 9v | 10Ω |
| Soldering temperature dip | 245°C for 10s |
| Square wave distortion 5v | 0.25% |
| Square wave distortion 9v | 0.04% |
| Диап. темп. хр. | -65°C to +150°C |
| Input low level voltage 5v | 1.5V |
| Input low level voltage 9v | 3.0V |
| Soldering temperature soic | 250°C |
| Input high level voltage 5v | 3.5V |
| Input high level voltage 9v | 7.0V |
| Диап. раб. темп. | -40°C to +85°C |
| Enable output time off to low 5v | 140ns |
| Enable output time off to low 9v | 55ns |
| Disable output time low to off 5v | 145ns |
| Disable output time low to off 9v | 120ns |
| Enable output time off to high 5v | 140ns |
| Enable output time off to high 9v | 55ns |
| Three state output leakage to vdd | 1.6uA |
| Three state output leakage to vss | -1.6uA |
| Disable output time high to off 5v | 120ns |
| Disable output time high to off 9v | 90ns |
| Off state leakage current any channel | 200nA |
| Power dissipation per output transistor | 100mW |
| Propagation delay high to low yn to z 5v | 15ns |
| Propagation delay high to low yn to z 9v | 5ns |
| Propagation delay low to high yn to z 5v | 15ns |
| Propagation delay low to high yn to z 9v | 5ns |
| Propagation delay high to low sn to yn 5v | 150ns |
| Propagation delay high to low sn to yn 9v | 60ns |
| Propagation delay low to high sn to yn 5v | 150ns |
| Propagation delay low to high sn to yn 9v | 65ns |
