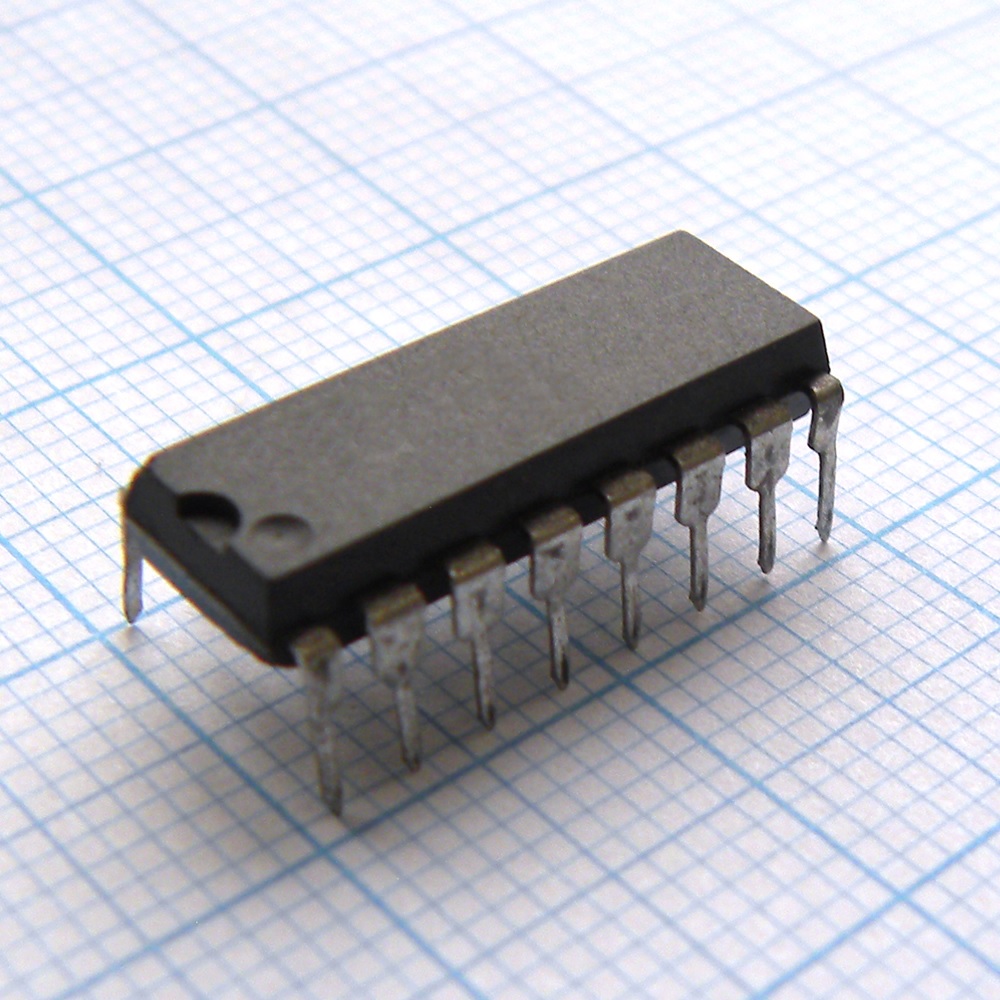

Микросхема CD4049UBE
У поставщика
У поставщиков
683 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:683 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 74,90 |
| от 25 | 69,20 |
| от 75 | 64,54 |
| от 125 | 61,04 |
| от 250 | 58,43 |
Описание
Микросхема CD4049UBE от Texas Instruments представляет собой шестиканальный инвертирующий буфер/преобразователь уровней. Относится к серии CMOS 4000B и отличается низким энергопотреблением. Применяется для согласования логических уровней, формирования сигналов и работы в составе цифровых схем.
Технические характеристики
| Package | PDIP (16) |
| Корпус | PDIP-16 |
| Тип монтажа | THT |
| Body size | 3.90 mm × 19.30 mm |
| Logic type | inverting buffer |
| Корпус | DIP16 |
| Input current | 1 µA at 18 V |
| Output current | 3.3 mA |
| Output voltage | 0.4 V |
| Кол-во выводов | 16 |
| Размер корпуса | 3.90mm x 19.30mm |
| Макс. напр. пит. | 18V |
| Мин. напр. пит. | 3V |
| Напряжение | 5 V, 10 V, 15 V |
| Примечание | ЛН2 |
| Тепловое сопротивление JA | 49.5°C/W |
| Низ. напр. вых. макс. | 0.4V |
| Output sink current min | 3.3mA |
| Тип упаковки | Tube (туба) |
| Supply current quiescent | tested at 20V |
| Макс. ток утечки входа | 1µA |
| Макс. напряжение питания | 20V |
| Описание (англ.) | Buffer/Converter 6-CH Inverting CMOS 16-Pin PDIP Tube |
| Input voltage high exceeds vcc | Да |
| Input leakage current typical 25c | 100nA |
