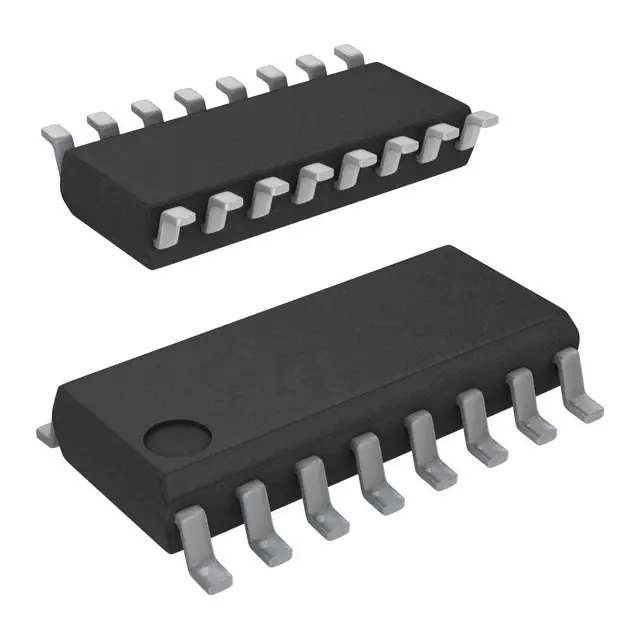

Счетчик двоичный 12-бит, SO16 CD4040BM96
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Счетчики, Делители
У поставщиков
2 366 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 366 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,56 |
| от 36 | 18,72 |
| от 71 | 17,63 |
| от 141 | 16,24 |
| от 281 | 14,88 |
Описание
Микросхема CD4040BM96 от Texas Instruments — это 12-битный двоичный счетчик. Выполнена в компактном корпусе SO-16. Работает на нарастающих фронтах тактовых импульсов. Применяется в промышленной автоматике и измерительных устройствах для деления частоты.
Технические характеристики
| Контактов | 16 |
| Reset | Asynchronous |
| Семейство | CD4040B |
| Статус | ACTIVE |
| Корпус | SOIC |
| Эко-план | Green (RoHS & no Sb/Br) |
| Функция | 12-stage binary ripple counter |
| Тип монтажа | SMD |
| Logic type | CMOS |
| Clock input | Single |
| Описание | 12-bit binary counter |
| Покрытие выводов | CU NIPDAU |
| Тип выхода | Buffered |
| Количество в упаковке | 2500 |
| Артикул | CD4040BM96 |
| Counter bits | 12 |
| Counter type | Binary ripple |
| Вх. ток | Max ±100 nA |
| Пиковая температура MSL | Level-1-260C-UNLIM |
| Device marking | CD4040BM |
| Вых. ток | Min ±1.5 mA at 5V |
| Package drawing | D |
| Рассеиваемая мощность | 500 mW |
| Задержка распространения | Typ 100 ns at 10V |
| Ток покоя | Max 100 nA at 18V |
| Диапазон температур хранения | -65 to 150 °C |
| Макс. такт. частота | 12 MHz (typ at 10V) |
| Рабочий диапазон температур | -55 to 125 °C |
| Диапазон питания | 3V to 18V |
| Примечание | ИЕ20 |
| Раб. температура | -55 to 125 °C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | Counter/Divider Single 12-Bit Binary UP 16-Pin SOIC T/R |
