CD4013BM/TR
Документация

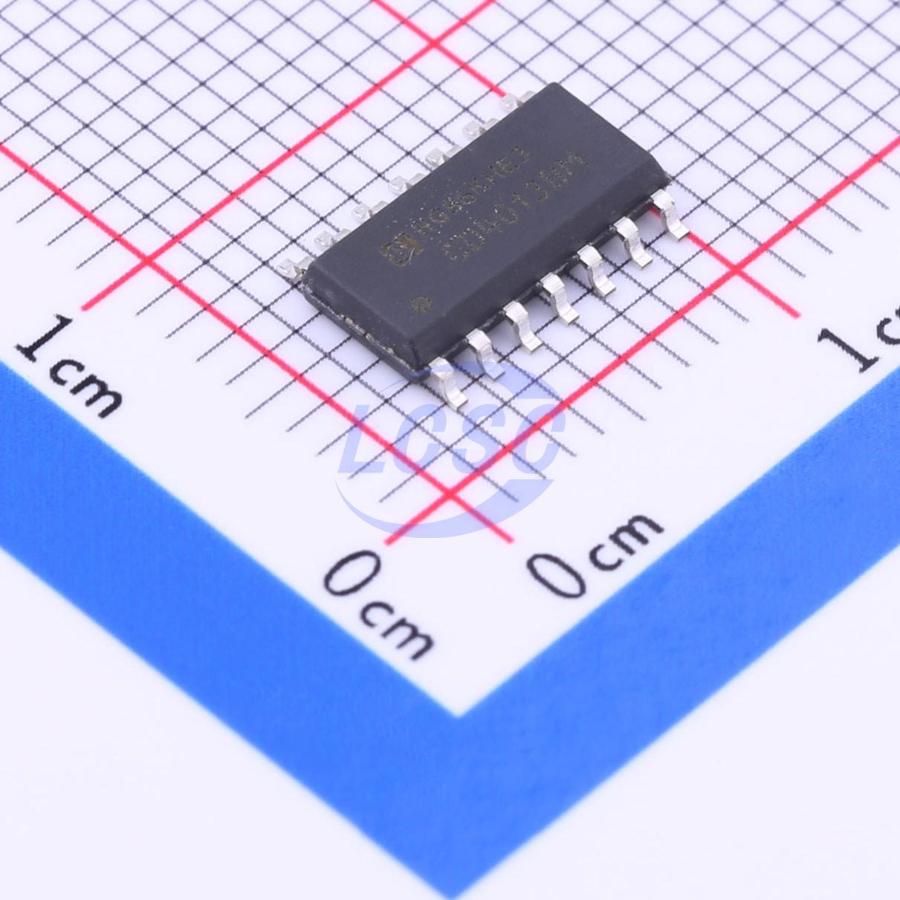

Микросхема CD4013BM/TR

Артикул:163366
У поставщика
ПроизводительHGSEMI
Ед. изм.шт
У поставщиков
4 164 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 39
В наличии:4 164 шт.
Срок поставки: до недели
Норм. уп.: 2500
Кол-во, шт.Цена, ₽
от 111,75
от 33910,06
от 5739,11
от 9478,36
от 1 5907,84
Описание

Микросхема CD4013BM/TR от HGSEMI представляет собой сдвоенный D-триггер, выполненный по технологии КМОП. Компонент предназначен для построения схем цифровой логики, таких как регистры сдвига, счетчики и делители частоты. Отличается низким энергопотреблением и широким диапазоном питающих напряжений, что делает его пригодным для использования в бытовой радиоэлектронной аппаратуре.

Технические характеристики
КорпусSOP-14
TriggerPositive edge triggered
ОсобенностиWide clock rise/fall time, Full static operation, Standard symmetric output characteristics, Wide temperature range -40°C to +85°C, JEDEC JESD13-B compliant
Тип монтажаSMD
ОписаниеDual D-type flip-flop
АртикулCD4013BM/TR
ПрименениеShift registers, Registers, Fixed flip-flops, Ring counters, Binary ripple counters
Логическое семействоCD4013B
Вх. емкость5pF typical, 7.5pF max
Макс. вх. ток±0.1uA
Макс. ток питания50mA
Макс. напр. пит.15V
Мин. напр. пит.5V
Transition time 5v100ns typ, 200ns max
Input clamp current±10mA
Диап. вх. напр.-0.5V to VDD+0.5V
Transition time 10v50ns typ, 100ns max
Transition time 15v40ns typ, 80ns max
Input output current±10mA
Output clamp current±10mA
Min data hold time 5v2ns typ, 5ns max
Температура пайки260°C for 10 seconds
Max clock frequency 5v3.5MHz min, 7MHz typ
Min data hold time 10v2ns typ, 5ns max
Min data hold time 15v2ns typ, 5ns max
Min data setup time 5v20ns typ, 40ns max
Низ. напр. вых. макс.0.05V
Max clock frequency 10v8MHz min, 16MHz typ
Max clock frequency 15v12MHz min, 24MHz typ
Min data setup time 10v10ns typ, 20ns max
Min data setup time 15v7ns typ, 15ns max
Input low voltage max 5v1.5V
Min clock pulse width 5v70ns typ, 140ns max
Package dimensions sop14Max: A: 1.55mm; B: 8.75mm; C: 6.20mm; D: 0.80mm; Q: 8°; B: 0.45mm; A1: 0.20mm; C1: 4.00mm; Min: A: 1.35mm; B: 8.55mm; C: 5.80mm; D: 0.40mm; Q: 0°; B: 0.35mm; A1: 0.05mm; C1: 3.80mm; Шаг: 1.27mm
Input high voltage min 5v3.5V
Input low voltage max 10v3V
Input low voltage max 15v4V
Min clock pulse width 10v30ns typ, 60ns max
Min clock pulse width 15v20ns typ, 40ns max
Static current idd max 5v1uA
Диап. темп. хр.-65°C to +150°C
Input high voltage min 10v7V
Input high voltage min 15v11V
Output high voltage min 5v4.95V
Static current idd max 10v2uA
Static current idd max 15v4uA
Макс. напряжение питания18V
Диап. раб. темп.-40°C to +85°C
Output high voltage min 10v9.95V
Output high voltage min 15v14.95V
Min set reset pulse width 5v90ns typ, 180ns max
Clock input rise fall time 5v15us max
Min set reset pulse width 10v40ns typ, 80ns max
Min set reset pulse width 15v25ns typ, 50ns max
Propagation delay set to q 5v150ns typ, 300ns max
Clock input rise fall time 10v10us max
Clock input rise fall time 15v5us max
Propagation delay set to q 10v65ns typ, 130ns max
Propagation delay set to q 15v45ns typ, 90ns max
Low level output current min 5v0.51mA
Propagation delay clock to q 5v150ns typ, 300ns max
High level output current min 5v-0.51mA
Low level output current min 10v1.3mA
Low level output current min 15v3.4mA
Propagation delay clock to q 10v65ns typ, 130ns max
Propagation delay clock to q 15v45ns typ, 90ns max
Propagation delay set to qbar 5v200ns typ, 400ns max
High level output current min 10v-1.3mA
High level output current min 15v-3.4mA
Propagation delay set to qbar 10v85ns typ, 170ns max
Propagation delay set to qbar 15v60ns typ, 120ns max
