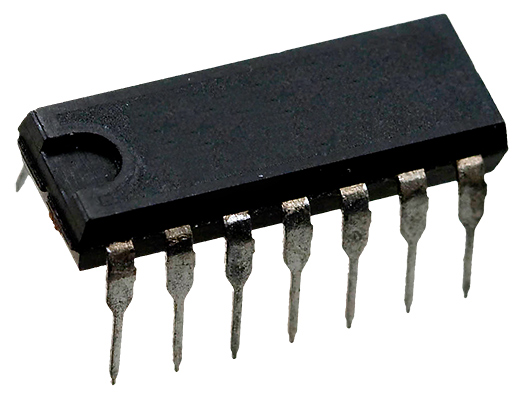

Микросхема CD4013BE
У поставщика
У поставщиков
1 371 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:1 371 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 61,15 |
| от 50 | 56,32 |
| от 75 | 52,36 |
| от 150 | 49,40 |
| от 300 | 47,18 |
Описание
Микросхема CD4013BE от Texas Instruments — это сдвоенный D-триггер с раздельными установкой и сбросом. Работает в диапазоне напряжений от 3 до 18 В, потребляет типовой ток всего 100 нА и поддерживает тактовую частоту до 24 МГц при 15 В. Выполнена в корпусе PDIP-14 для монтажа в отверстия. Применяется в цифровых схемах промышленной автоматики и бытовой электроники.
Технические характеристики
| Корпус | PDIP-14 |
| Особенности | Asynchronous Set-Reset Capability, Static Flip-Flop Operation, Medium-Speed Operation |
| Функция | Dual D-Type Flip-Flop |
| Тип монтажа | Выводной |
| Размер корпуса | 19.30mm x 6.35mm |
| Кол-во выводов | 14 |
| Артикул | CD4013BE |
| Логическое семейство | CMOS |
| Кол-во выводов | 14 |
| Noise margin 5v | 1V |
| Noise margin 10v | 2V |
| Noise margin 15v | 2.5V |
| Setup time at 5V | 40ns |
| Макс. вх. ток | 1µA |
| Макс. вх. напр. | V_DD+0.5V |
| Мин. входное напряжение | -0.5V |
| Размер корпуса | 19.30mm x 6.35mm |
| Setup time at 10V | 20ns |
| Setup time at 15V | 15ns |
| Setup time min 5v | 40ns |
| Noise margin at 5V | 1V |
| Setup time min 10v | 20ns |
| Setup time min 15v | 15ns |
| Макс. напр. пит. | 18V |
| Мин. напр. пит. | 3V |
| Noise margin at 10V | 2V |
| Noise margin at 15V | 2.5V |
| Тип. входной ток | 100nA |
| Макс. рассеиваемая мощность | 500mW |
| Clock frequency max 5v | 7MHz |
| Clock frequency max 10v | 16MHz |
| Clock frequency max 15v | 24MHz |
| Clock frequency typical | 16MHz |
| Clock pulse width at 5V | 140ns |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Clock pulse width at 10V | 60ns |
| Clock pulse width at 15V | 40ns |
| Clock pulse width min 5v | 140ns |
| Clock frequency typ at 5V | 7MHz |
| Clock pulse width min 10v | 60ns |
| Clock pulse width min 15v | 40ns |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -55°C |
| Power dissipation derated | 200mW |
| Clock frequency typ at 10V | 16MHz |
| Clock frequency typ at 15V | 24MHz |
| Clock rise fall time at 5V | 15µs |
| Power dissipation derating | 12mW/°C |
| Макс. напряжение питания | 20V |
| Clock rise fall time at 10V | 10µs |
| Clock rise fall time at 15V | 5µs |
| Clock toggle rate typ at 10V | 16MHz |
| Dc input current per pin max | 10mA |
| Input leakage current at 25C | 100nA |
| Set reset pulse width min 5v | 180ns |
| Set reset pulse width min 10v | 80ns |
| Set reset pulse width min 15v | 50ns |
| Set or reset pulse width at 5V | 180ns |
| Set or reset pulse width at 10V | 80ns |
| Set or reset pulse width at 15V | 50ns |
| Output transistor power dissipation max | 100mW |
