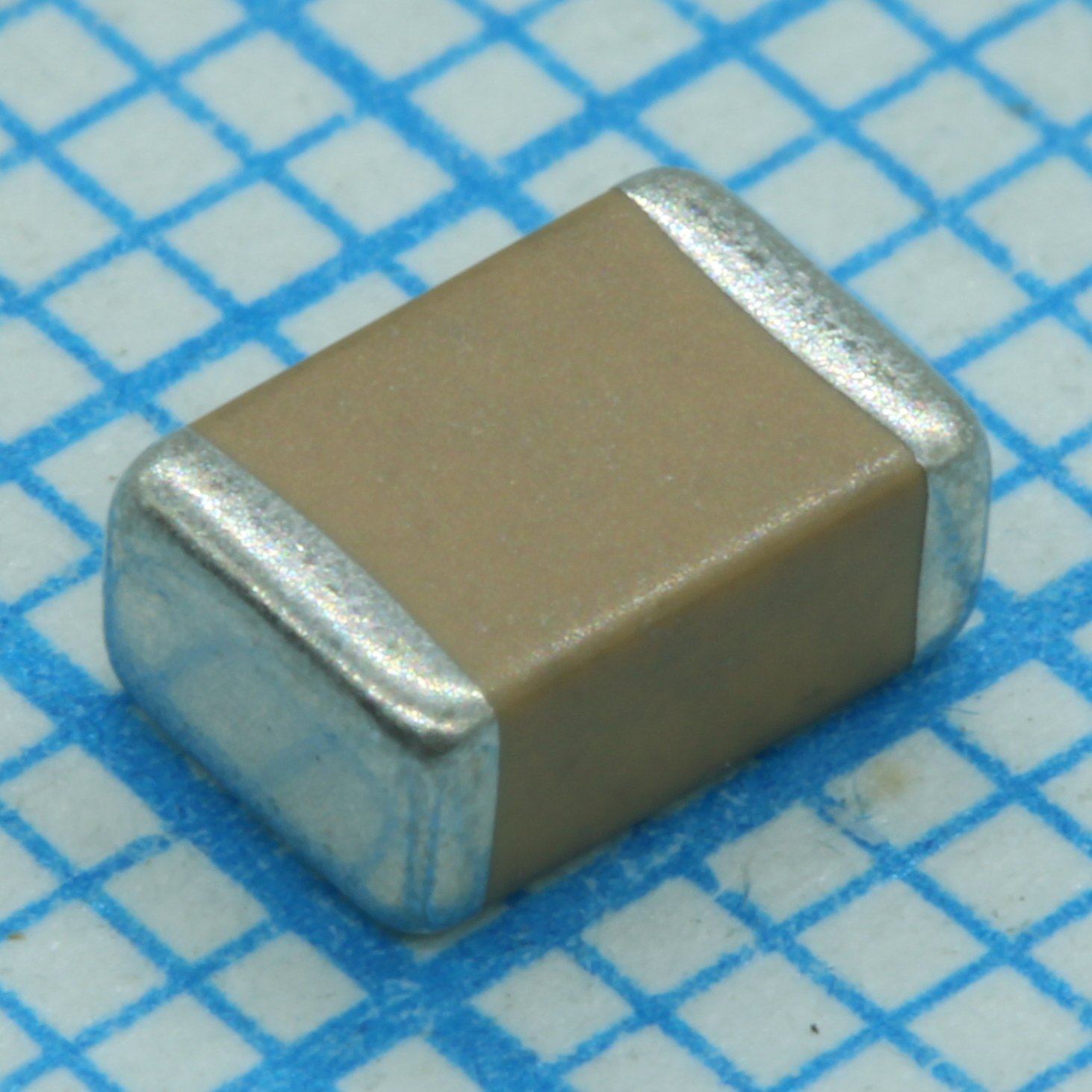

Конденсаторы керамические CC1812KKX7R0BB224
У поставщика
ПроизводительYageo
КатегорияКонденсаторы керамические
У поставщиков
4 033 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:4 000 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 15,42 |
| от 200 | 13,75 |
| от 300 | 12,37 |
| от 500 | 11,30 |
| от 1 000 | 10,53 |
Склад 39
В наличии:33 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,28 |
| от 352 | 9,65 |
| от 595 | 8,72 |
| от 984 | 7,99 |
| от 1 640 | 7,49 |
Описание
Конденсатор керамический Yageo серии CC с типоразмером 1812. Выполнен по технологии X7R, что обеспечивает стабильную ёмкость в широком диапазоне температур. Номинальная ёмкость составляет 0,22 мкФ (224). Предназначен для применения в цепях развязки, фильтрации и общего назначения в электронных устройствах.
Технические характеристики
| Ширина | 3.2mm ±0.20mm |
| Длина | 4.5mm ±0.20mm |
| Серия | CC Series |
| Корпус | 1812 (4532) |
| Монтаж | SMD |
| Толщина | 1.6mm ±0.20mm |
| Диэлектрик | X7R |
| Ёмкость | 220nF |
| Описание | Surface Mount Multilayer Ceramic Capacitors |
| L2 l4 l3 min | 2.20mm |
| Test bending | ΔC/C ≤ 10% |
| Допуск | 10 % |
| Стиль упаковки | Blister tape |
| Ном. напряжение | 100V |
| Диапазон напряжений | 16V to 100V |
| Test damp heat | ΔC/C within 15%, Tan δ ≤ 7%, IR ≥ 500MΩ or RxC ≥ 25s |
| Test endurance | ΔC/C within 20%, Tan δ ≤ 7%, IR ≥ 1000MΩ or RxC ≥ 50s |
| Ёмкость | 0.22 мкФ |
| Коэффициент рассеяния | ≤2.5% (25V, 50V, 100V); ≤3.5% (16V) |
| Test solderability | 75% minimum coverage |
| Диэлектрик | X7R |
| Напряжение, В | 100 В |
| Допуск емкости | ±10% |
| Сопр. изоляции | C ≤ 10nF: ≥10GΩ; C > 10nF: Rins x C ≥ 500s |
| Termination length min | 0.50mm |
| Темп. коэф. | ±15% |
| Диап. раб. темп. | -55°C to +125°C |
| Кол-во на 7" кат. | 1000 |
| Диэлектрическая прочность | 2.5 × Ur (Ur ≤ 100V); 1.5 × Ur + 100V for 5s |
| Test rapid change of temperature | ΔC/C within 15% |
| Test resistance to soldering heat | -5% ≤ ΔC/C ≤ 10% |
