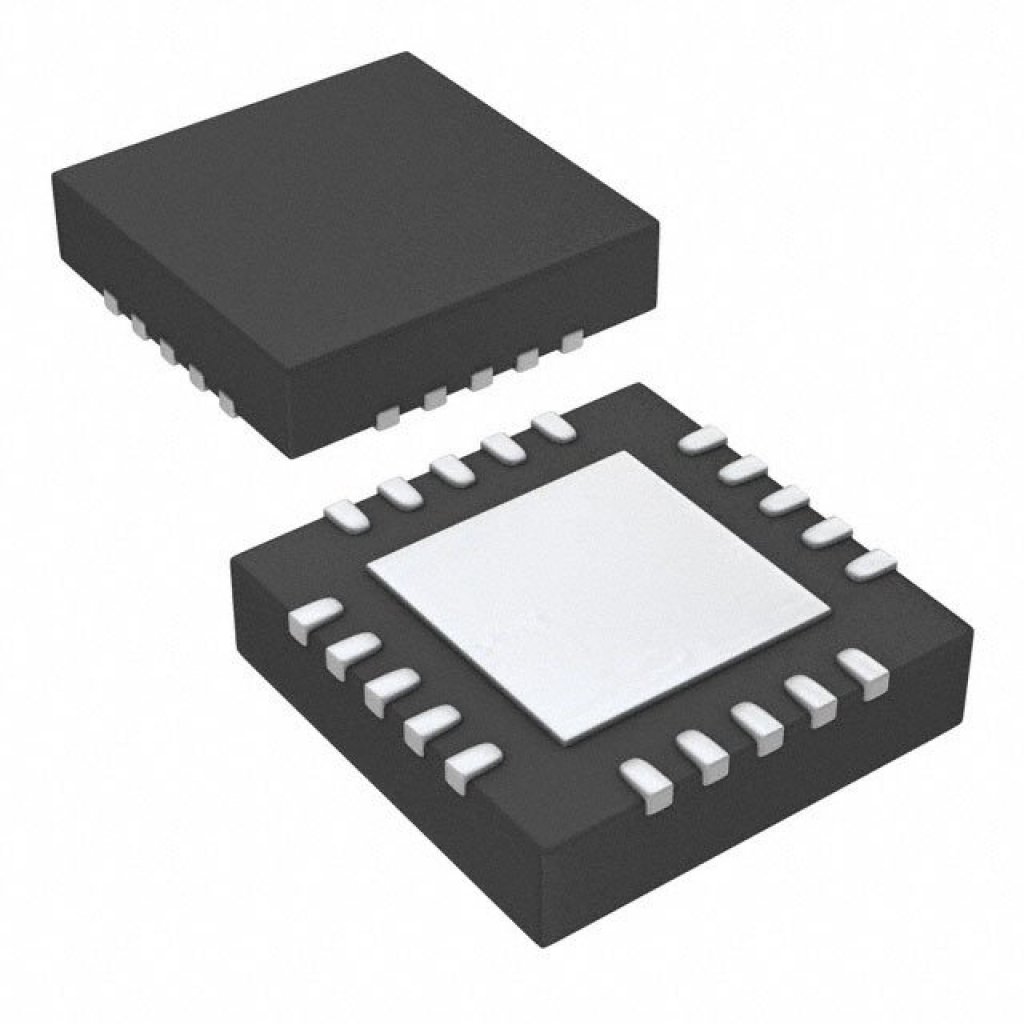

МИКРОСХЕМЫ CC1101RGPR, РЧ-трансивер Texas Instruments с низким энергопотреблением, ASK/FSK/GFSK/OOK/MSK, 2.5В/3.3В, корпус VQFN-20
У поставщика
ПроизводительTexas Instruments
КатегорияБеспроводные модули
У поставщиков
7 676 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт148,25 ₽
дешевле всех
Сумма1 482,50 ₽
В наличии3 000 шт
только упаковками по 10 штюрлицам и ИП
Склад 13срок до недели
Цена за шт158,99 ₽
Сумма1 589,90 ₽
+ доплата 490,00 ₽
В наличии3 376 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 46 — 150,44 ₽ (−5%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии1 300 шт
от 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 151,50 ₽
10 шт · Склад 15 · 1 482,50 ₽
Описание
Микросхема CC1101RGPR от Texas Instruments представляет собой маломощный РЧ-трансивер, работающий в субгигагерцовом диапазоне. Поддерживает различные виды модуляции, включая ASK, FSK, GFSK, OOK и MSK, что обеспечивает гибкость при проектировании беспроводных каналов связи. Устройство рассчитано на напряжение питания 2,5–3,3 В и выпускается в компактном корпусе VQFN-20. Трансивер оптимизирован для приложений с низким энергопотреблением, таких как системы «умный дом», промышленная автоматизация и беспроводные датчики.
Технические характеристики
| Тип | RF Transceiver |
| Ток, А | 15 mA |
| Корпус | VQFN-20 (QLP 4x4 mm) |
| Особенности | AFC, AGC, RSSI, CRC, CCA, WOR, 64-byte FIFO |
| Тип монтажа | SMD |
| Кол-во выводов | 20 |
| Размеры | 4mm x 4mm |
| Rx current | 14.7 mA |
| Описание | Low-Power Sub-1 GHz RF Transceiver |
| Артикул | CC1101RGPR |
| Fifo size rx | 64 bytes |
| Fifo size tx | 64 bytes |
| Производитель | Texas Instruments |
| Размер корпуса | 4x4 mm |
| Время запуска | 240 μs |
| Макс. скорость передачи данных | 600 kbps |
| Скорость передачи данных, мин. | 0.6 kbps |
| Ism srd bands | 315 MHz, 433 MHz, 868 MHz, 915 MHz |
| Ток сна | 200 nA |
| Интерфейс SPI | Да |
| Range extender | CC1190 |
| Соотв. RoHS | Да |
| Tx current max | 34 mA |
| Частота | 868 MHz |
| Data rate range | 0.6 kbps to 600 kbps |
| Frequency bands | 300-348 MHz, 387-464 MHz, 779-928 MHz |
| Диапазоны частот | 300-348 MHz, 387-464 MHz, 779-928 MHz |
| Макс. вых. мощность | +12 dBm |
| Modulation formats | 2-FSK, 4-FSK, GFSK, MSK, OOK, ASK |
| Modulation support | 2-FSK, 4-FSK, GFSK, MSK, OOK, ASK |
| Sensitivity 433MHz | -116 dBm at 0.6 kBaud |
| Sensitivity 868MHz | -112 dBm at 1.2 kBaud |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 1.8V |
| Внешние компоненты | Few external components |
| Integrated features | frequency synthesizer, analog temperature sensor, RSSI, AFC, AGC, CRC, whitening |
| Напряжение, В | 3.3 V |
| Ном. напряжение питания | 3.3V |
| Tps62730 bypass current | 30 nA |
| Range extender frequency | 850-950 MHz |
| Rx current 868mhz 1 2kbaud | 14.7 mA |
| Tps62730 switch resistance | 2.1 Ω |
| Диап. раб. темп. | -40°C to +85°C |
| Sensitivity 433mhz 0 6kbaud | -116 dBm |
| Sensitivity 868mhz 1 2kbaud | -112 dBm |
| Startup time sleep to rx tx | 240 μs |
| Battery current rx 3 6v direct | 17 mA |
| Battery current tx 3 6v direct | 34 mA |
| Range extender sensitivity 868mhz | -118 dBm |
| Range extender sensitivity 915mhz | -120 dBm |
| Range extender output power 868mhz | +20 dBm |
| Range extender output power 915mhz | +27 dBm |
| Frequency synthesizer settling time | 75 μs |
| Battery current rx 3 6v with tps62730 | 11 mA |
| Battery current tx 3 6v with tps62730 | 22 mA |
