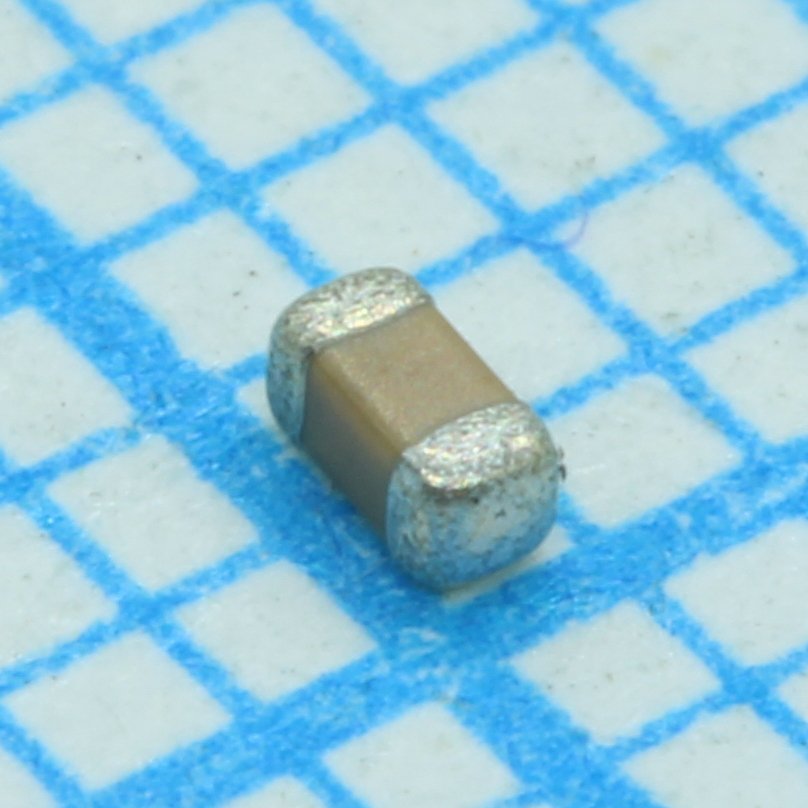

Конденсаторы керамические CC0603KRX7R0BB103
У поставщика
ПроизводительYageo
КатегорияКонденсаторы керамические
У поставщиков
142 525 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:80 800 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 600 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 1,54 |
| от 1 000 | 1,23 |
| от 2 000 | 0,97 |
| от 4 000 | 0,80 |
| от 8 000 | 0,70 |
Склад 39
В наличии:55 725 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,35 |
| от 4 000 | 0,67 |
| от 8 000 | 0,59 |
| от 16 000 | 0,52 |
Склад 14
В наличии:4 000 шт.
Срок поставки: до 7 дн.
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 4 000 | 0,39 |
Склад 12
В наличии:2 000 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 4000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,04 |
| от 4 000 | 0,22 |
Описание
Керамический конденсатор Yageo серии CC типоразмера 0603. Компонент выполнен по технологии X7R, что обеспечивает стабильные характеристики в широком диапазоне температур. Номинальная ёмкость составляет 10 нФ, что подходит для развязки по питанию и фильтрации в цепях общего назначения.
Технические характеристики
| Ширина | 0.8mm ±0.07 |
| Длина | 1.6mm ±0.10 |
| Серия | CC Series |
| Корпус | 0603 (1608 metric) |
| Упаковка | 7-inch paper tape |
| Монтаж | SMD |
| Damp heat | ΔC/C within 15%, Tan δ ≤ 7%, IR ≥ 500MΩ or RxC ≥ 25s |
| Ресурс | ΔC/C within 20%, Tan δ ≤ 7%, IR ≥ 1000MΩ or RxC ≥ 50s |
| Толщина | 0.8±0.07mm |
| Допуск | 10 % |
| Диэлектрик | X7R |
| Ёмкость | 10nF |
| Описание | Surface Mount Multilayer Ceramic Capacitors |
| Испытательное напряжение | 1Vrms |
| Стиль упаковки | 7" paper tape (R) |
| Ном. напряжение | 100V |
| Паяемость | 75% minimum coverage |
| Макс. толщина | 1.35mm |
| Thickness min | 0.5mm |
| Диапазон напряжений | 16V to 100V |
| Ном. напряжение | 100V |
| Termination l1 | 0.20mm min |
| Termination l4 | 0.40mm min |
| Тестовая частота | 1KHz |
| Ёмкость | 10 нФ |
| Прочность на изгиб | ΔC/C ≤ 10% |
| Test temperature | 20°C |
| Rapid temp change | ΔC/C within 15% |
| Termination l2 l3 | 0.60mm max |
| Коэффициент рассеяния | ≤2.5% |
| Диэлектрик | X7R |
| Напряжение, В | 100 В |
| Допуск емкости | ±10% |
| Сопр. изоляции | ≥10GΩ |
| Темп. коэф. | X7R (±15%) |
| Packing quantity 7in paper | 4000 |
| Диап. раб. темп. | -55°C to +125°C |
| Packing quantity 13in paper | 15000 |
| Стойкость к теплу пайки | -5% ≤ ΔC/C ≤ 10% |
| Диэлектрическая прочность | 250V for 5 seconds |
| Единица измерения | мкФ |
| Емкость (диапазон) | 0.01 |
| Емкость (значение) | 0.01 |
| Рабочее напряжение, В | 100 |
| Температурный коэффициент емкости | X7R |
