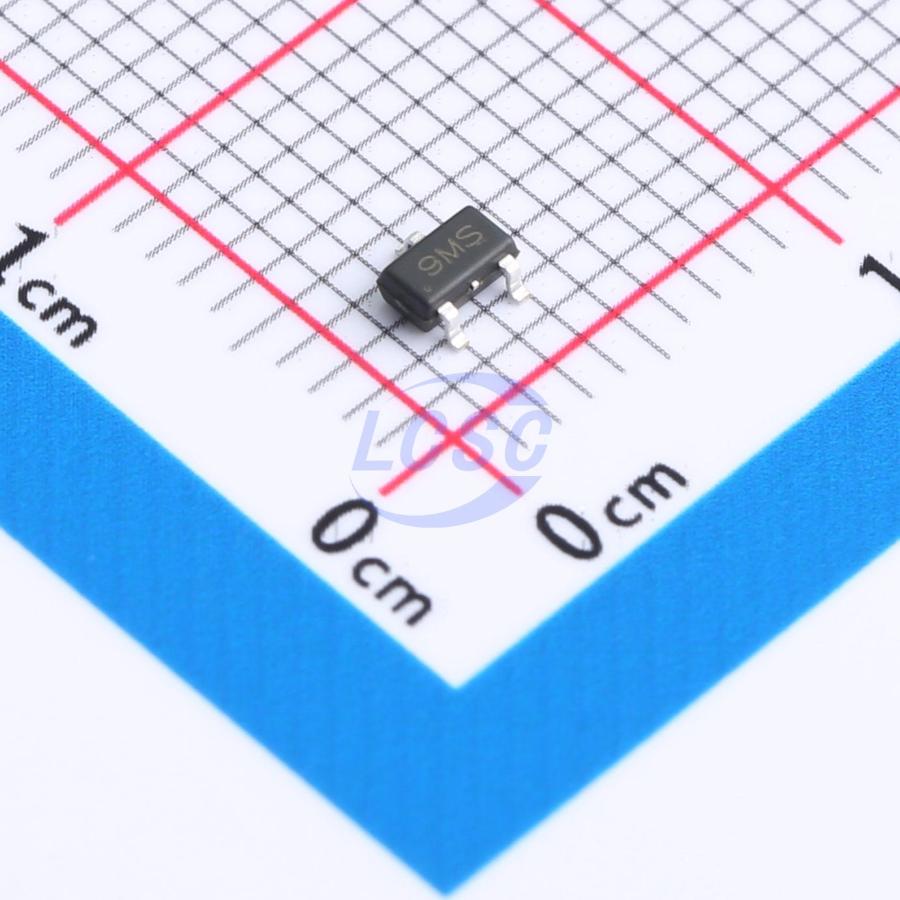

Монитор питания 4.38 В CBM809MST3
У поставщика
ПроизводительCorebai
КатегорияСупервизоры
У поставщиков
4 978 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт12,54 ₽
Сумма501,76 ₽
В наличии2 018 шт
от 40 штюрлицам и ИП
от 321 — 10,79 ₽ (−14%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии2 900 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 48 штюрлицам и ИП
продаётся от 48 штпри 48 — 14,52 ₽
40 шт · Склад 39 · 501,76 ₽
Описание
Микросхема монитора питания Corebai CBM809MST3 с порогом сброса 4,38 В. Выполнена в миниатюрном корпусе SOT-23-3 для поверхностного монтажа, потребляет всего 24 мкА в типовом режиме. Выход типа push-pull с активным низким уровнем обеспечивает надёжный сброс микроконтроллера при падении напряжения. Применяется в промышленной автоматике, портативных устройствах и системах управления питанием.
Технические характеристики
| Корпус | SOT-23-3 |
| Тип монтажа | SMD |
| Кол-во выводов | 3 |
| Тип выхода | push-pull, active low |
| Rate of rise vcc | 100V/us |
| Ток покоя | 17uA typical, 30uA max (for VCC<3.6V) |
| Тип выхода сброса | push-pull |
| Reset timeout max | 460ms |
| Reset timeout min | 140ms |
| Reset timeout typ | 240ms |
| Тепловое сопротивление | 146°C/W (SC70), 270°C/W (SOT-23) |
| Низкое вых. напр. | 0.4V max at I_sink=3.2mA |
| Reset output logic | active low |
| Макс. ток питания | 35μA |
| Ток пит. тип. | 24μA |
| Высокое выходное напряжение | VCC - 1.5V min at I_source=800μA |
| Infrared temperature | 220°C (15 sec) |
| Input current rating | 20mA |
| Диапазон питания | 1.0V to 5.5V |
| Номинальный выходной ток | 20mA |
| Ток покоя тип. | 24μA |
| Reset threshold options | 4.63V (L), 4.38V (M), 4.00V (J), 3.08V (T), 2.93V (S), 2.63V (R), 2.32V (Z) |
| Пороговое напряжение сброса | 4.38V |
| Vapor phase temperature | 215°C (60 sec) |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Низкое напряжение выхода сброса | 0.4V max (at VCC=VTH min, I_SINK=3.2mA) |
| Высокое напряжение выхода сброса | VCC-1.5V min (at VCC>VTH max, I_SOURCE=800uA) |
| Диап. темп. хр. | -65°C to +150°C |
| Температура пайки выводов | 300°C (10 sec) |
| Макс. напряжение питания | -0.3V to +6V |
| Reset active timeout period | 140ms min, 240ms typical, 460ms max |
| Напряжение порога сброса, макс. | 4.45V |
| Напряжение порога сброса, мин. | 4.31V |
| Описание (англ.) | Microprocessor Reset Circuits 4.38V |
| Reset threshold voltage nominal | 4.38V |
| Количество контактов | 3 |
