Монитор питания 2.93 В CBM706SAS8
У поставщика
ПроизводительCorebai
КатегорияСупервизоры
У поставщиков
2 082 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт14,55 ₽
Сумма669,30 ₽
+ доплата 490,00 ₽
В наличии582 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 46 штюрлицам и ИП
от 82 — 13,64 ₽ (−6%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии1 500 шт
от 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 12,33 ₽
Заказ со склада «Склад 13» с этой позицией — 669,30 ₽. До заказа без доплаты не хватает 16 580,70 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
46 шт · Склад 13 · 669,30 ₽
Описание

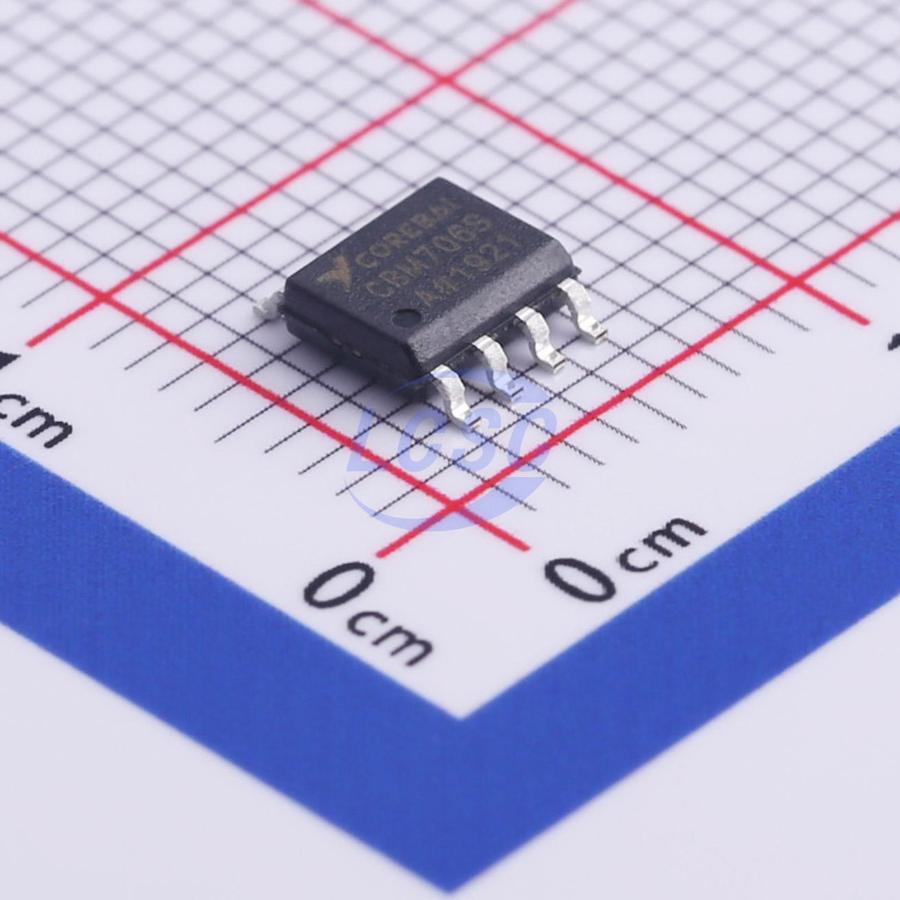

Микросхема монитора питания Corebai CBM706SAS8 выполнена в корпусе SOIC-8 для поверхностного монтажа. Устройство контролирует напряжение питания с порогом сброса 2,93 В, имеет встроенный сторожевой таймер на 1,6 с и формирует активный низкий сигнал RESET. Применяется в микропроцессорных системах, промышленной автоматике и встраиваемой электронике для защиты от сбоев питания.
Технические характеристики
| Тип | Microprocessor supervisory circuit |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | Монитор питания 2.93 В |
| Тип выхода | Active-low RESET (RESET) |
| Артикул | CBM706SAS8 |
| Кол-во выводов | 8 |
| Порог сброса | 2.93V (typical), 2.85V to 3.00V |
| Ширина импульса сброса | 200ms typical, 160ms to 280ms |
| Темп. диапазон | T_MIN to T_MAX |
| Mr pulse width min | 500ns |
| Макс. ток питания | 500µA |
| Ток пит. тип. | 100µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3.0V |
| Порог сброса, макс. | 3.00V |
| Порог сброса, мин. | 2.85V |
| Тип. порог сброса | 2.93V |
| Мин. длительность импульса WDI | 100ns |
| Power fail threshold | 1.25V |
| Mr pullup current max | 250µA |
| Mr pullup current min | 25µA |
| Mr pullup current typ | 70µA |
| Mr pulse width min 5v | 150ns |
| Длительность импульса сброса, макс. | 280ms |
| Мин. длительность импульса сброса | 160ms |
| Тип. длительность импульса сброса | 200ms |
| Макс. ток входа WDI | 1.0µA |
| Мин. ток входа WDI | -1.0µA |
| Ток входа WDI, тип. | -0.63µA |
| Wdi pulse width min 5v | 50ns |
| Watchdog timeout period | 1.6s typical, 1.00s to 2.25s |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Mr pullup current max 5v | 600µA |
| Mr pullup current min 5v | 100µA |
| Mr pullup current typ 5v | 250µA |
| Низкий уровень выходного напряжения сброса | 0.3V max at I_sink = 1.2mA (VCC < 3.6V) |
| Ток покоя питания | 100µA typical, 500µA max |
| Reset output voltage high | 0.8 × VCC (min) at I_source = 500µA (VCC < 3.6V) |
| Wdi input current max vcc | 20µA |
| Wdi input current min vcc | -10µA |
| Wdi input current typ vcc | 16.5µA |
| Мин. выходное напряжение WDO высокого уровня | 0.8×VCC |
| Wdo output voltage ol max | 0.3V |
| Manual reset threshold low | 0.6V |
| Mr input threshold vih min | 0.7×VCC |
| Mr input threshold vil max | 0.6V |
| Гистерезис порога сброса | 20mV |
| Manual reset threshold high | 0.7 × VCC |
| Диап. раб. темп. | -40°C to +85°C (typical industrial) |
| Мин. выходное напряжение сброса OH | 0.8×VCC |
| Макс. выходное напряжение сброса OL | 0.3V |
| Watchdog output voltage low | 0.3V max at I_sink = 500µA (VCC < 3.6V) |
| Период сторожевого таймера, макс. | 2.25s |
| Период сторожевого таймера, мин. | 1.00s |
| Период сторожевого таймера, тип. | 1.60s |
| Wdi input threshold vih min | 0.7×VCC |
| Wdi input threshold vil max | 0.6V |
| Manual reset pull up current | 25µA typical (VCC < 3.6V), 100µA typical (VCC > 4.5V) |
| Manual reset pulse width min | 500ns (VCC < 3.6V), 150ns (VCC > 4.5V) |
| Рабочее напряжение питания, макс. | 5.5V |
| Рабочее напряжение питания, мин. | 1.0V |
| Watchdog output voltage high | 0.8 × VCC (min) at I_source = 500µA (VCC < 3.6V) |
| Wdo output voltage oh min 5v | VCC − 1.5V |
| Wdo output voltage ol max 5v | 0.6V |
| Описание (англ.) | Low Cost Microprocessor Supervisory Circuit 2.93V |
| Mr pulse width test condition | VRST(max) < VCC < 3.6V |
| Guaranteed reset valid vcc min | 1V |
| Reset output voltage oh min 5v | VCC − 1.5V |
| Reset output voltage ol max 1v | 0.3V |
| Reset output voltage ol max 5v | 0.4V |
| Макс. рек. напряжение питания | 5.5V |
| Мин. рек. напряжение питания | 3.0V |
| Watchdog input pulse width min | 100ns (VCC < 3.6V), 50ns (VCC > 4.5V) |
| Мин. порог входа WDI, VIH, 5 В | 3.5V |
| Макс. порог входа WDI, VIL, 5 В | 0.8V |
| Wdi pulse width test condition | VRST(max) < VCC < 3.6V |
| Supply current test condition 1 | VCC < 3.6V |
| Supply current test condition 2 | VCC < 5.5V |
| Watchdog timeout test condition | VCC = 3.3V |
| Mr pullup current test condition | VRST(max) < VCC < 3.6V, MR = 0V |
| Mr pulse width test condition 5v | 4.5V < VCC < 5.5V |
| Reset pulse width test condition | VCC = 3V |
| Wdi input current test condition | WDI = 0V |
| Wdi pulse width test condition 5v | 4.5V < VCC < 5.5V |
| Mr pullup current test condition 5v | 4.5V < VCC < 5.5V |
| Wdi input current test condition vcc | WDI = VCC |
| Wdo output voltage oh test condition | VRST(max) < VCC < 3.6V, ISOURCE = 500µA |
| Wdo output voltage ol test condition | VRST(max) < VCC < 3.6V, ISINK = 500µA |
| Mr input threshold vil test condition | VRST(max) < VCC < 3.6V |
| Reset output voltage oh test condition | VRST(max) < VCC < 3.6V, ISOURCE = 500µA |
| Reset output voltage ol test condition | VRST(max) < VCC < 3.6V, ISINK = 1.2mA |
| Wdi input threshold vih test condition | VRST(max) < VCC < 3.6V |
| Wdi input threshold vil test condition | VRST(max) < VCC < 3.6V |
| Wdo output voltage oh test condition 5v | 4.5V < VCC < 5.5V, ISOURCE = 800µA |
| Wdo output voltage ol test condition 5v | 4.5V < VCC < 5.5V, ISINK = 1.2mA |
| Reset output voltage oh test condition 5v | 4.5V < VCC < 5.5V, ISOURCE = 800µA |
| Reset output voltage ol test condition 1v | VCC = 1V, ISINK = 100µA |
| Reset output voltage ol test condition 5v | 4.5V < VCC < 5.5V, ISINK = 3.2mA |
