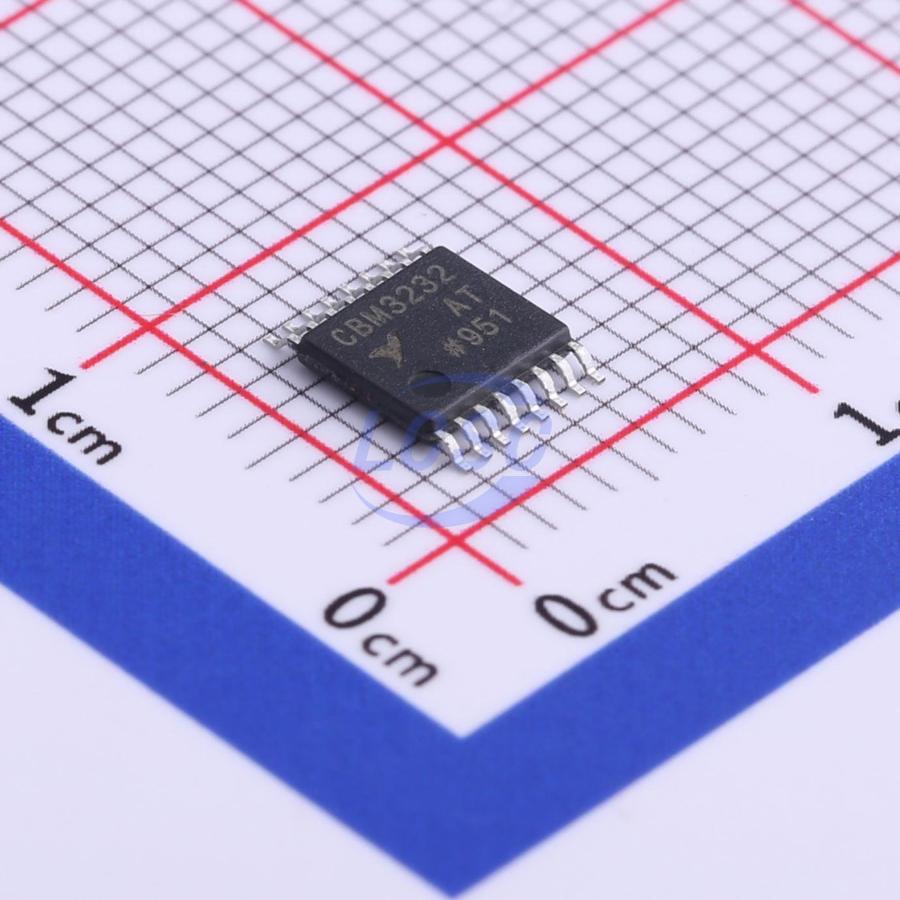

Трансивер сдвоенный RS-232 2:2 питание 3.3В 16TSSOP
У поставщика
ПроизводительCorebai
КатегорияИнтерфейсы RS-232
У поставщиков
8 227 шт.
Норм. уп.: 10
Цены поставщиков
Склад 16
В наличии:5 507 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,83 |
Склад 12
В наличии:1 800 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,02 |
| от 10 | 28,83 |
Склад 13
В наличии:906 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 39,01 |
| от 30 | 38,07 |
| от 59 | 36,78 |
| от 117 | 35,02 |
| от 234 | 33,11 |
Склад 39
В наличии:14 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,19 |
| от 132 | 28,79 |
| от 220 | 26,87 |
| от 365 | 25,34 |
| от 609 | 24,25 |
Описание
Трансивер RS-232 от Corebai с двумя приёмниками и двумя передатчиками. Работает при напряжении питания 3.3 В, поддерживает скорость передачи до 120 кбит/с и имеет встроенную защиту от электростатических разрядов до ±15 кВ. Выполнен в компактном корпусе TSSOP-16 для поверхностного монтажа. Подходит для промышленной автоматики и встраиваемых систем связи.
Технические характеристики
| Корпус | TSSOP-16 |
| Тип монтажа | SMD |
| Кол-во выводов | 16 |
| Макс. скорость передачи данных | 120Kbps |
| Slew rate min | 3V/µs |
| ЭСР воздушный разряд | ±15kV |
| Number of drivers | 2 |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3.3V |
| External capacitors | 4 x 0.1µF |
| Number of receivers | 2 |
| Контактный разряд ЭСР | ±8kV |
| Вх. ток утечки | ±1µA |
| Ток КЗ | ±60mA |
| Supply current max 5V | 10mA |
| Supply current max 5v | 10mA |
| Supply current typ 5V | 6mA |
| Supply current max 3v3 | 5mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -60°C |
| Supply current max 3.3V | 5mA |
| Supply current typ 3.3V | 2.5mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| External capacitor value | 0.1µF |
| Logic input threshold low | 0.8V |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Receiver input hysteresis | 0.3V |
| Supply current typical 5v | 6mA |
| Supply current typical 3v3 | 2.5mA |
| Receiver output voltage low | 0.4V |
| Receiver input voltage range | ±25V |
| Описание (англ.) | TXRX DUAL RS-232 3.3V 16TSSOP |
| Logic input threshold high 5v | 2.4V |
| Receiver input resistance max | 7kΩ |
| Receiver input resistance min | 3kΩ |
| Receiver input resistance typ | 5kΩ |
| Logic input threshold high 3v3 | 2.0V |
| Output short circuit current typ | ±60mA |
| Receiver output voltage high 3v3 | VCC - 0.6V (min) |
| Receiver output voltage high 5v5 | VCC - 0.1V (typ) |
| Transmitter output resistance typ | 10MΩ |
| Propagation delay t in to r out typ | 4.0µs |
| Propagation delay t in to t out typ | 2.0µs |
| Receiver input threshold low 5v typ | 1.5V |
| Transmitter output voltage swing 5V | ±5V to ±5.4V |
| Receiver input threshold high 5v typ | 2.4V |
| Receiver input threshold low 3v3 typ | 1.2V |
| Receiver input threshold high 3v3 typ | 2.4V |
| Transmitter output voltage swing 3.3V | ±3.5V to ±4.0V |
| Transmitter output voltage swing 5v min | ±5.0V |
| Transmitter output voltage swing 5v typ | ±5.4V |
| Transmitter output voltage swing 3v3 min | ±3.5V |
| Transmitter output voltage swing 3v3 typ | ±4.0V |
| Количество контактов | 16 |
