Компаратор сдвоенный ±18В/36В 8-Pin SO N лента на катушке
У поставщика
ПроизводительCorebai
КатегорияКомпараторы
У поставщиков
2 140 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт15,10 ₽
Сумма664,40 ₽
+ доплата 490,00 ₽
В наличии2 140 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 44 штюрлицам и ИП
от 83 — 14,13 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 664,40 ₽. До заказа без доплаты не хватает 16 585,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
44 шт · Склад 13 · 664,40 ₽
Описание

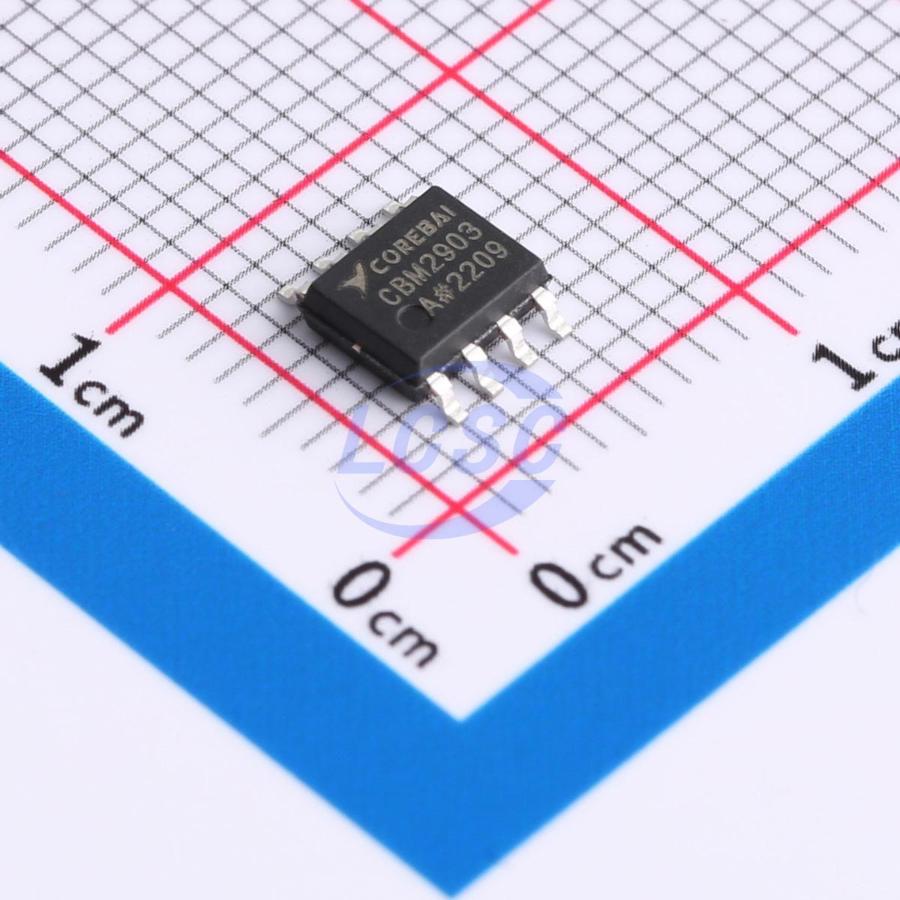

Сдвоенный компаратор CBM2903AS8 от Corebai работает в диапазоне напряжений до ±18 В или 36 В. Микросхема выпускается в компактном корпусе SOIC-8 на ленте и катушке. Подходит для схем промышленной автоматики и портативной электроники.
Технические характеристики
| Корпус | SOIC-8 |
| Каналы | 2 |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | Dual channel comparator, open drain output |
| Тип выхода | Open drain |
| Артикул | CBM2903AS8 |
| Размер A, макс. | 1.750mm |
| Мин. размер A | 1.350mm |
| Размер B, макс. | 0.510mm |
| Мин. размер B | 0.330mm |
| Макс. размер C | 0.250mm |
| Мин. размер C | 0.170mm |
| Макс. размер d | 5.000mm |
| Мин. размер D | 4.800mm |
| Размер E, макс. | 4.000mm |
| Мин. размер E | 3.800mm |
| Dimension l max | 1.270mm |
| Размер l мин. | 0.400mm |
| Dimension a1 max | 0.250mm |
| Dimension a1 min | 0.100mm |
| Dimension a2 max | 1.550mm |
| Dimension a2 min | 1.350mm |
| Dimension e1 max | 6.200mm |
| Dimension e1 min | 5.800mm |
| Ordering package | SOP-8 |
| Коэффициент усиления по напряжению, мин. | 70dB |
| Шаг E | 1.270mm |
| Время отклика, тип. | 1.3µs |
| Ordering transport | лента и катушка |
| Макс. напр. пит. | 30V |
| Мин. напр. пит. | 2V |
| Dimension theta max | 8° |
| Dimension theta min | 0° |
| Альтернативный корпус | TSSOP8 |
| Макс. темп. вывода | 260°C |
| Совместимость выхода | TTL, MOS, CMOS |
| Response time t1 typ | 300ns |
| Макс. рассеиваемая мощность | 570mW |
| Макс. входной ток смещения | 400nA |
| Выходной втекающий ток, мин. | 6.0mA |
| Выходной втекающий ток, тип. | 6mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. входной ток смещения | ±50nA |
| Макс. напряжение смещения | ±5mV |
| Тип. напряжение смещения вх. | ±1mV |
| Макс. темп. перехода | 150°C |
| Входной ток на вывод, макс. | 50mA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Ordering temperature range | -40°C~125°C |
| Макс. ток утечки | 50nA |
| Тип. выходной ток утечки | 0.1nA |
| Макс. выходное низкое напряжение | 400mV |
| Тип. выходное низкое напряжение | 110mV |
| Макс. ток покоя | 0.7µA |
| Описание (англ.) | Comparator Dual ±18V/36V 8-Pin SO N T/R |
| Макс. напряжение насыщения выхода | 700mV |
| КЗ выхода на землю | Непрерывный |
| Supply current per channel max | 2.5mA |
| Ток питания на канал, тип. | 1.0mA |
| Диапазон синфазного входного напряжения | -0.3V to VCC |
| Дифференциальное входное напряжение, диапазон | 36V |
| Supply voltage absolute max split | ±18V |
| Power dissipation derate above 25c | 5.7mW/°C |
| Supply voltage absolute max single | 36V |
| Input common mode voltage range recommended | 0V to (VCC - 1.5V) |
| Количество контактов | 8 |
