Компаратор счетверенный ±18В/36В
У поставщика
ПроизводительCorebai
КатегорияМикросхемы
У поставщиков
2 290 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 290 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,94 |
| от 48 | 13,23 |
| от 95 | 12,32 |
| от 190 | 11,25 |
| от 379 | 10,28 |
Описание

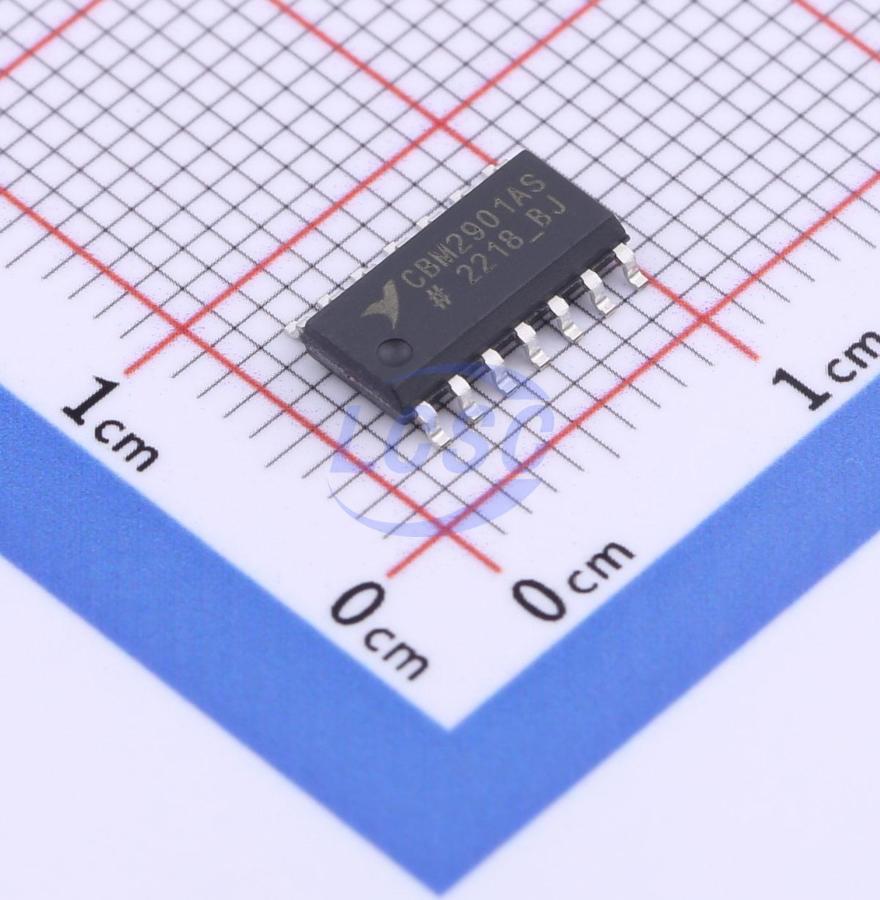

Счетверенный компаратор CBM2901AS14 от Corebai работает в диапазоне напряжений ±18В или 36В. Выполнен в компактном корпусе SOIC14, поставляется на ленте в катушке. Подходит для схем промышленной автоматики и пороговых устройств.
Технические характеристики
| Тип монтажа | SMD |
| Тип упаковки | SOP-14 |
| Корпус | SOIC14 |
| Снижение мощности | 8.0mW/°C |
| Voltage gain typ | 200V/mV |
| Response time typ | 1.3µs |
| Размеры упаковки | Макс. высота: 1.75mm; Height min: 1.35mm; Шаг выводов: 1.27mm; Макс. длина: 8.85mm; Мин. длина: 8.45mm; Width body max: 4.0mm; Width body min: 3.8mm; Width overall max: 6.2mm; Width overall min: 5.8mm |
| Number of comparators | 4 |
| Макс. рассеиваемая мощность | 1.0W |
| Supply current typ 5v | 2.5mA |
| Тип. входной ток смещения | 400nA |
| Макс. напряж. насыщения | 700mV |
| Supply current typ 30v | 1.0mA |
| Output sink current min | 6.0mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Тип. входной ток смещ. | ±150nA |
| Макс. напряжение смещения | 9.0mV |
| Тип. напряжение смещения вх. | 5.0mV |
| Supply voltage split max | ±15V |
| Supply voltage split min | ±2.5V |
| Диапазон синфазного напряжения | 0V to VCC-2.0V |
| Диап. темп. хр. | -65°C to +150°C |
| Supply voltage single max | 30V |
| Supply voltage single min | 5.0V |
| Диап. раб. темп. | -40°C to +125°C |
| Описание (англ.) | Comparator Quad ±18V/36V |
| Output leakage current typ 5v | 0.1nA |
| Output leakage current typ 30v | 1000nA |
| Response time large signal typ | 300ns |
| Differential input voltage range max | 36V |
