Трансивер RS-232 2:2 питание 5В
У поставщика
ПроизводительCorebai
КатегорияИнтерфейсы RS-232
У поставщиков
2 407 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 407 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,61 |
| от 21 | 32,60 |
| от 42 | 31,17 |
| от 83 | 29,15 |
| от 166 | 26,90 |
Описание

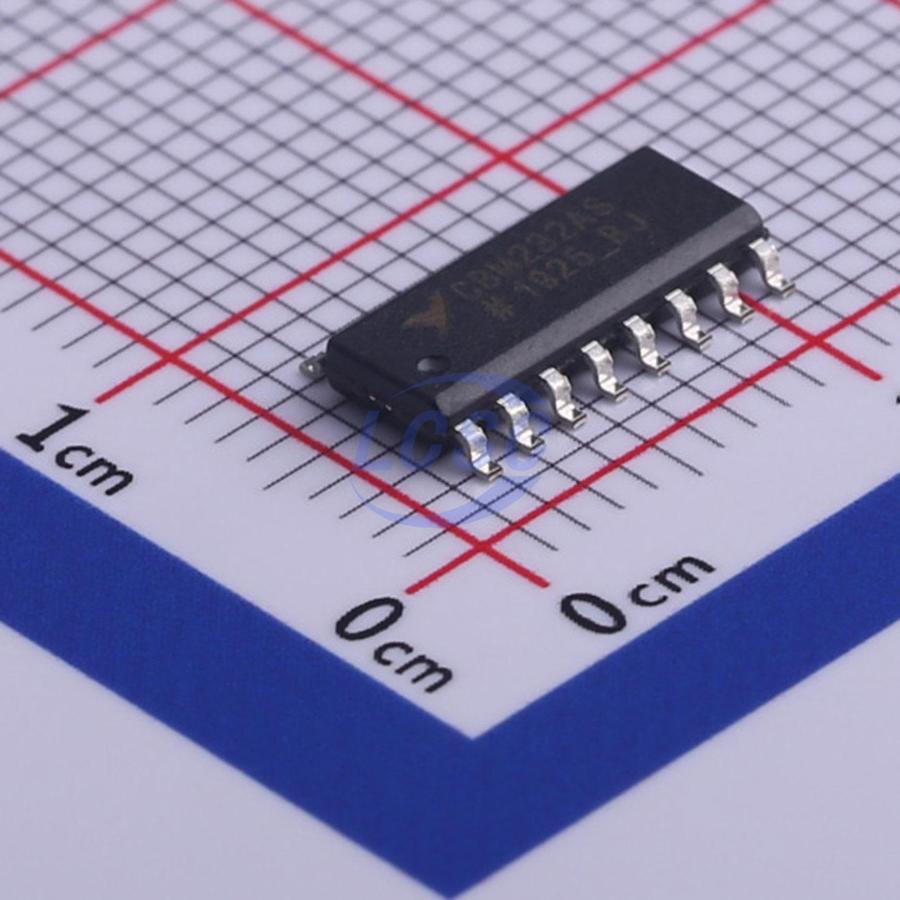

Трансивер RS-232 от Corebai с конфигурацией 2:2 работает от питания 5 В. Микросхема выпускается в корпусе SOIC16 и отличается низким энергопотреблением. Подходит для организации последовательного интерфейса в промышленной автоматике и контроллерах.
Технические характеристики
| Тип | RS-232 transceiver |
| Корпус | SOIC-16 |
| Тип монтажа | SMD |
| Data rate min | 120kbps |
| Slew rate max | 27V/us |
| Slew rate min | 2.7V/us |
| Вых. ток | 24mA |
| ЭСР воздушный разряд | ±15kV |
| Вх. емкость | 9.0pF |
| Количество каналов | 2 |
| Размеры упаковки | Width max: 4mm; Width min: 3.8mm; Макс. высота: 1.75mm; Height min: 1.35mm; Шаг выводов: 1.27mm; Макс. длина: 10mm; Мин. длина: 9.8mm; Lead width max: 0.51mm; Lead width min: 0.33mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Dynamic capacitance | 90pF |
| Input resistance max | 7.0kOhm |
| Input resistance min | 3.0kOhm |
| Latching current min | 450mA |
| Контактный разряд ЭСР | ±8kV |
| Input low current max | 1.0uA |
| Output resistance min | 300Ohm |
| Макс. рассеиваемая мощность | 842mW |
| Hysteresis voltage max | 1.0V |
| Hysteresis voltage min | 0.2V |
| Input high current max | 1.0uA |
| Низ. напр. вых. макс. | 0.4V |
| Supply voltage abs max | 6.0V |
| Мин. выходное высокое напряжение | 3.5V |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -60C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 125C |
| Мин. раб. темп. | -40C |
| Supply current static max | 14.0mA |
| Propagation delay time max | 10us |
| Receiver input voltage range | -30V to 30V |
| Описание (англ.) | TXRX RS-232 2:2 5V LP |
| Transmitter input voltage range | 0V to VCC |
| Short circuit output current max | 60mA |
| Short circuit output current min | 50mA |
| Transmitter output low voltage max | -5.0V |
| Transmitter output high voltage min | 5.0V |
