Часы реального времени шина I2C
У поставщика
ПроизводительCorebai
КатегорияЧасы реального времени, таймеры
У поставщиков
5 238 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:3 762 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,27 |
| от 125 | 28,92 |
| от 209 | 27,02 |
| от 349 | 25,52 |
| от 581 | 24,44 |
Склад 12
В наличии:780 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,48 |
| от 10 | 24,48 |
Склад 13
В наличии:652 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,45 |
| от 38 | 31,54 |
| от 75 | 30,30 |
| от 149 | 28,66 |
| от 298 | 26,98 |
Склад 16
В наличии:44 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,58 |
Описание

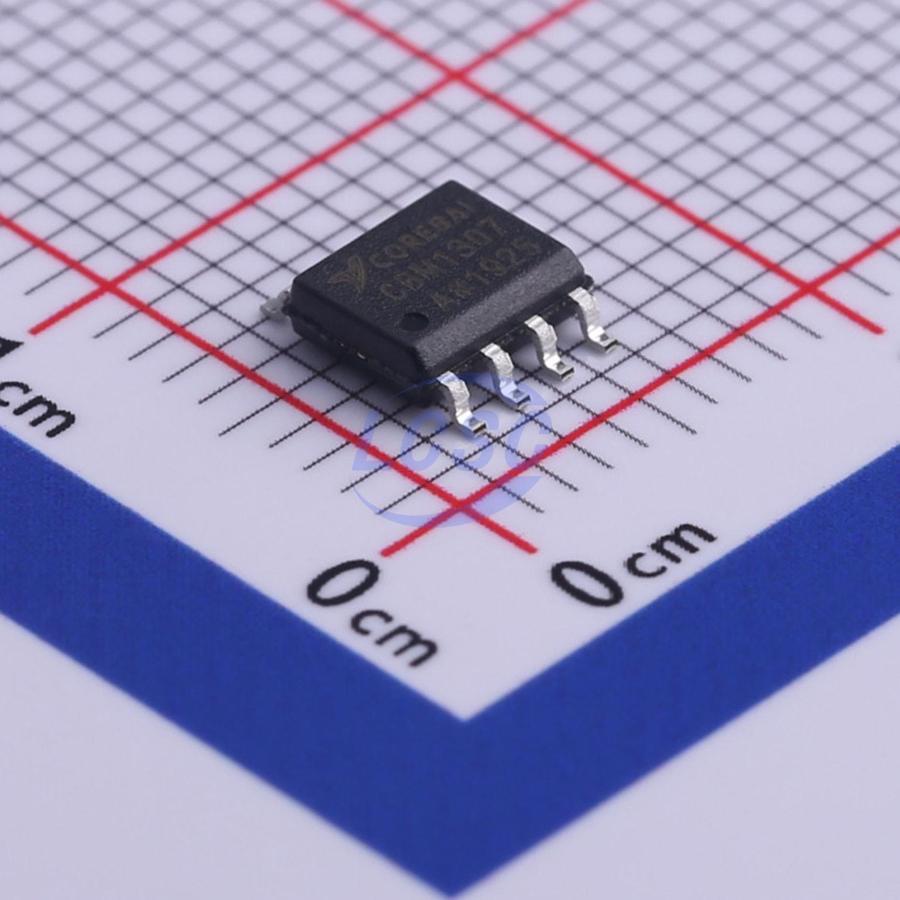

Микросхема часов реального времени CBM1307AS8 от Corebai в корпусе SOIC-8 с точностью хода не хуже ±1 минуты в месяц. Работает по шине I2C, поддерживает автоматическое переключение питания на резервную батарею и имеет 56 байт энергонезависимой памяти. Подходит для промышленной автоматики, систем учёта и бытовой электроники.
Технические характеристики
| Корпус | SOP-8 |
| Точность | better than ±1 minute per month |
| Особенности | 56 bytes battery-backed RAM, square wave output, automatic power switching, leap year correction, 12/24 hour mode |
| Тип монтажа | SMD |
| Интерфейс | I2C |
| Кол-во выводов | 8 |
| Io capacitance | 10pF |
| Кол-во выводов | 8 |
| Частота кварца | 32.768kHz |
| Scl frequency max | 100kHz |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Battery voltage max | 3.5V |
| Battery voltage min | 2.0V |
| Bus capacitance max | 400pF |
| Вх. низ. напр. макс. | 0.8V |
| Input low voltage min | -0.3V |
| Input high voltage max | 5.8V |
| Вх. выс. напр. мин. | 2.2V |
| Низ. напр. вых. макс. | 0.4V |
| Consumption static mode | 200µA |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Crystal load capacitance | 12.5pF |
| Low level output voltage | 0.4V |
| Crystal nominal frequency | 32.768kHz |
| Макс. ток утечки входа | 1µA |
| Input leakage current scl | 1µA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| In out leakage current max | 1µA |
| Макс. напряжение питания | 7.0V |
| Абс. макс. напряжение питания | 7.0V |
| Absolute max battery voltage | 7.0V |
| Battery voltage absolute max | 7.0V |
| Описание (англ.) | I2C Real-Time Clock |
| Crystal series resistance max | 45kΩ |
| Consumption current static max | 200µA |
| Consumption data transfer mode | 1500µA |
| In out leakage current sda sqw | 1µA |
| Consumption battery mode sqw on | 0.8µA |
| Consumption battery mode sqw off | 0.5µA |
| Consumption current data transfer max | 1500µA |
| Consumption current battery sqw on max | 0.8µA |
| Consumption current battery sqw off max | 0.5µA |
