Генератор кварцевый КМОП 16.384МГц ТТЛ SMD
У поставщика
ПроизводительCTS Corp
У поставщиков
19 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт196,01 ₽
Сумма980,05 ₽
+ доплата 490,00 ₽
В наличии19 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 7 — 193,30 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 980,05 ₽. До заказа без доплаты не хватает 16 319,95 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 980,05 ₽
Описание

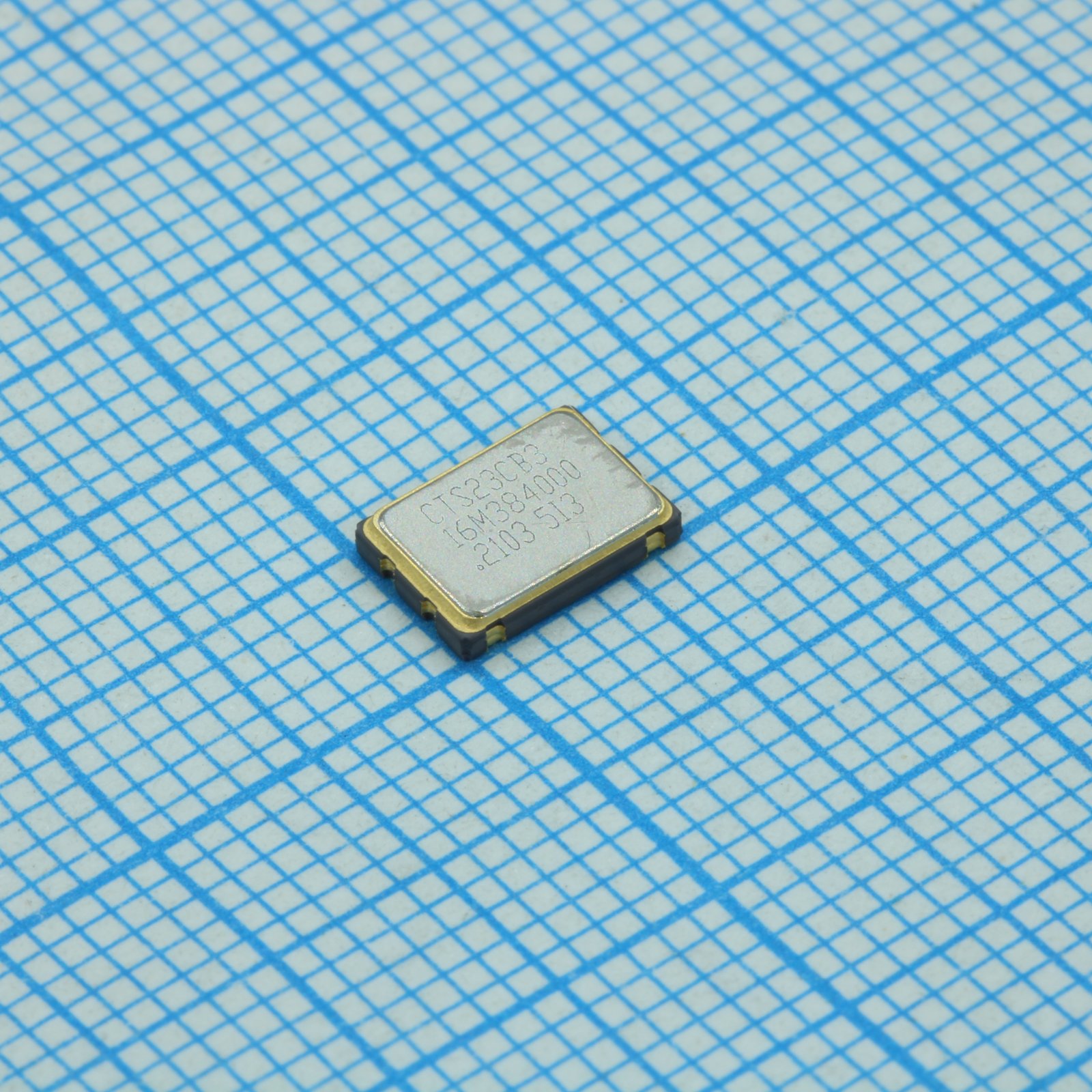

Кварцевый генератор CB3LV-5I-16M3840 от CTS Corp. Выполнен на КМОП-логике, поддерживает ТТЛ-уровни и выдаёт стабильную частоту 16,384 МГц. Компонент поставляется в миниатюрном SMD-корпусе 7,0×5,0×1,8 мм на ленте и катушке. Подходит для тактирования в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| RoHS | RoHS/Green Compliant (6/6) |
| Старение | ±3ppm first year, ±5ppm max |
| Модель | CB3LV-5I-16M3840 |
| Серия | CB3 & CB3LV |
| Корпус | QSMD7.0x5.0x1.8 |
| Тип монтажа | SMD |
| Время спада | 8ns max (1.5-20MHz, CL=50pF), 6ns max (1.5-20MHz, CL=15pF) |
| Частота | 16.384MHz |
| Упаковка | Tape & Reel, 1000 pieces max per reel |
| Кол-во выводов | 4 |
| Время нарастания | 8ns max (1.5-20MHz, CL=50pF), 6ns max (1.5-20MHz, CL=15pF) |
| Размеры | 7.0mm x 5.0mm |
| Рабочий цикл | 45% to 55% |
| Описание | HCMOS/TTL Clock Oscillator |
| Время разрешения | 200ns max |
| Выходная нагрузка | 50pF max (1.5-20MHz), 30pF max (20.001-80MHz), 15pF max (80.001-200MHz) |
| Тип выхода | HCMOS/TTL Compatible |
| Время запуска | 10мс макс |
| Ток питания | 25mA max (1.5-20MHz, CL=50pF), 12mA max (1.5-20MHz, CL=15pF) |
| Напряжение питания | 3.3V |
| Диап. частот | 1.5MHz to 200MHz |
| Назначение выводов | Вывод 1: Enable; Вывод 2: GND; Pin3: Output; Контакт 4: VCC |
| Ток в режиме ожидания | 10µA max |
| Phase jitter rms | 1ps max |
| Period jitter rms | 5ps max |
| Низкий выходной ток | +16mA/+8mA |
| Низкое вых. напр. | 0.4V max, 10%VCC max |
| Температура оплавления | 260°C max |
| Стабильность частоты | ±25ppm |
| Выходной ток высокого уровня | -16mA/-8mA |
| Высокое выходное напряжение | VCC-0.6V min, 90%VCC min |
| Period jitter pk pk | 50ps max |
| Темп. хранения | -40°C to +100°C |
| Диапазон питания | 3.0V to 3.6V |
| Раб. температура | -40°C to +85°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Enable input voltage low | 0.8V max |
| Enable input voltage high | 2.0V min |
| Уровень чувствительности к влаге | MSL 1 |
| Frequency stability options | ±20ppm, ±25ppm, ±50ppm, ±100ppm |
| Абс. макс. напряжение питания | 7.0V |
