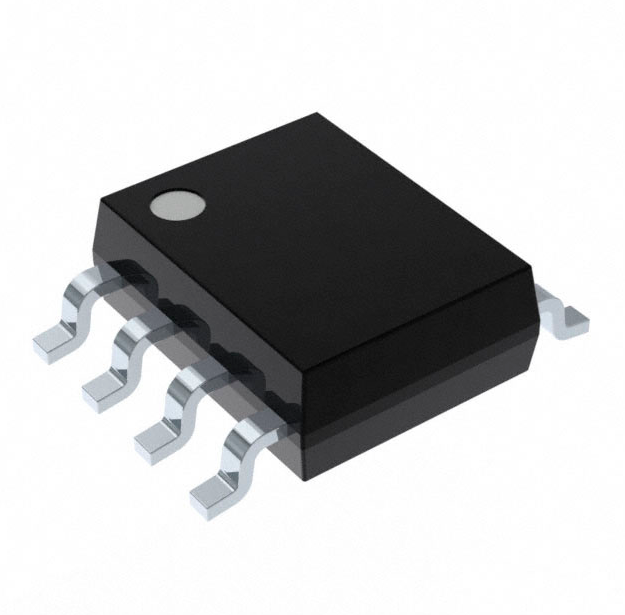

Операционный усилитель CA3140AMZ96
У поставщика
У поставщиков
101 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:101 шт
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 98,29 |
| от 21 | 91,38 |
| от 42 | 85,73 |
| от 83 | 81,52 |
| от 166 | 78,38 |
Описание
Операционный усилитель CA3140AMZ96 от Renesas выполнен в корпусе SOIC-8 для поверхностного монтажа. Модель отличается высоким входным сопротивлением 1,5 ТОм, скоростью нарастания сигнала 9 В/мкс и работает при напряжении от 4 до 36 В. Применяется в измерительных схемах, промышленной автоматике и прецизионных аналоговых устройствах.
Технические характеристики
| RoHS | Да |
| Тип монтажа | SMD |
| Strobe pin | Да |
| Покрытие выводов | Matte Tin |
| Код упаковки | M8.15 |
| Тип упаковки | SOIC-8 |
| Slew rate typ | 9V/µs |
| Input stage type | MOSFET (PMOS) |
| Offset null pins | Да |
| Output stage type | Bipolar |
| Phase compensation | Internal, external optional |
| Макс. ток питания | 6mA |
| Ток пит. тип. | 4mA |
| Макс. напр. пит. | 36V |
| Мин. напр. пит. | 4V |
| Input resistance typ | 1.5TΩ |
| Тип. входная емкость | 4pF |
| Output resistance typ | 60Ω |
| Макс. рассеиваемая мощность | 180mW |
| Power dissipation typ | 120mW |
| Макс. входной ток смещения | 40pA |
| Тип. входной ток смещения | 10pA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Thermal resistance θja | 165°C/W |
| Макс. входной ток смещения | 20pA |
| Тип. входной ток смещ. | 0.5pA |
| Макс. напряжение смещения | 5mV |
| Тип. напряжение смещения вх. | 2mV |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -55°C |
| Gain bandwidth product typ | 4.5MHz |
| Абс. макс. напряжение питания | 36V |
| Large signal voltage gain min | 20kV/V |
| Large signal voltage gain typ | 100kV/V |
| Input offset voltage drift typ | 6µV/°C |
| Common mode input voltage range | -15V to +12.5V |
| Output voltage swing negative min | -14V |
| Output voltage swing negative typ | -14.4V |
| Output voltage swing positive min | 12V |
| Output voltage swing positive typ | 13V |
| Equivalent input noise voltage 1kHz | 40nV/√Hz |
| Equivalent input noise voltage 10kHz | 12nV/√Hz |
| Short circuit output current sink typ | 18mA |
| Short circuit output current source typ | 40mA |
