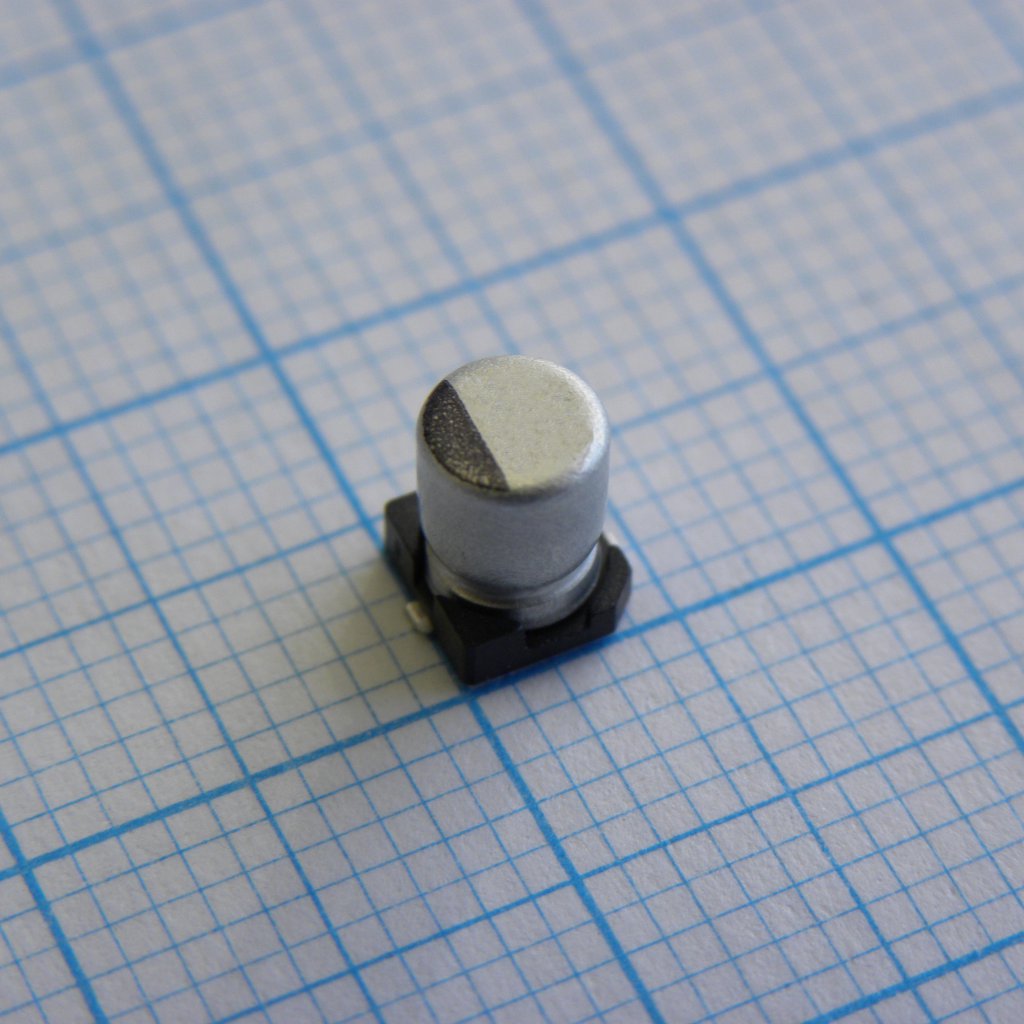

Конденсаторы алюминиевые CA025M4R70REB-0405
У поставщика
ПроизводительYageo
У поставщиков
38 765 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт0,57 ₽
дешевле всех
Сумма570,00 ₽
+ доплата 490,00 ₽
В наличии10 375 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 1 000 штюрлицам и ИП
от 2 000 — 0,53 ₽ (−7%)
Склад 39срок до недели
Цена за шт0,90 ₽
Сумма900,00 ₽
В наличии28 390 шт
от 1 000 штюрлицам и ИП
1 000 шт · Склад 39 · 900,00 ₽
Описание
Конденсатор алюминиевый электролитический от Yageo серии CA025. Модель с ёмкостью 4,7 мкФ предназначена для работы в цепях фильтрации и сглаживания пульсаций. Компонент отличается низким импедансом и стабильностью параметров в рабочем диапазоне температур. Подходит для применения в блоках питания и аудиотехнике.
Технические характеристики
| Ёмкость | 4.7 µF |
| Ёмкость | 4.7 мкФ |
| Корпус | SMD |
| Монтаж | SMD |
| ESR | max at 120Hz, 20C |
| Длина | 5.4mm |
| Серия | CA |
| Тип | Электролитический |
| Маркировка | Серия: CA; Ёмкость: 4.7uF; Ном. напряжение: 25V |
| Диаметр | 4.0mm |
| Без свинца | Да |
| Срок службы под нагрузкой | 2000 +12/-0 hours at 85C, rated voltage |
| Код размера | B |
| Соответствие | RoHS |
| Размеры | A: 4.3mm; H: 5.5mm max; I: 1.8mm; K: 0.35 +0.15mm; P: 1.0mm; Мощность: 0.65 +0.1mm; Длина: 5.4mm; Диаметр: 4.0mm |
| Макс. высота | 5.5mm |
| Шаг выводов | 1.0 mm |
| Ширина вывода | 0.65+0.1mm |
| Срок хранения | 1000 +12/-0 hours at 85C, no voltage |
| Артикул | CA025M4R70REB-0405 |
| Контактная площадка | A: 1.0 mm; B: 2.5 mm; C: 1.6 mm |
| Производитель | YAGEO |
| Esr 120hz 20c | — |
| Тип монтажа | SMD |
| Ном. напряжение | 25 V |
| Паяемость | 235C +/-5C for 2 +/-0.5 seconds, >95% coverage |
| Импульсное напряжение | 32 V |
| Контактная площадка A | 1.0mm |
| Контактная площадка B | 2.5mm |
| Контактная площадка C | 1.6mm |
| Испытание на срок службы | 2000 hours at 85°C, capacitance change ±20%, DF ≤200%, leakage ≤spec |
| Пульсирующий ток | mA rms at 120Hz, 105C |
| Соотв. RoHS | Да |
| Ширина вывода | 0.65 mm |
| Ток утечки | <=0.01CV or 3uA whichever is greater |
| Испытание срока хранения | 1000 hours at 85°C, capacitance change ±20%, DF ≤200%, leakage ≤spec |
| Влажн. хранения | <75% RH |
| Высота | 5.4 mm |
| Код размера корпуса | B |
| Условия хранения | 5C to 35C, <75% RH |
| Коэффициент рассеяния | — |
| Диаметр | 4.0 mm |
| Макс. ток утечки | 3 µA |
| Темп. хранения | 5°C to 35°C |
| Reflow allowed times | 2 |
| Shipping temperature | -40°C to +70°C |
| Напряжение, В | 25 В |
| Допуск емкости | ±20% |
| Раб. температура | -40°C to +85°C |
| Термостойкость пайки | 260C +/-5C for 10 +/-1 seconds |
| Формула тока утечки | I ≤ 0.01CV or 3µA |
| Пиковая темп. оплавления | 260°C |
| Отношение импедансов при низкой температуре | Z(-25C)/Z(20C): 2; Z(-40C)/Z(20C): 4 |
| Ripple current 120hz 105c | — |
| Диап. темп. хр. | -40°C ~ +70°C |
| Reflow max time above peak | 10s |
| Shipping temperature range | -40C to +70C |
| Диап. раб. темп. | -40°C ~ +85°C |
| Тангенс угла потерь | 0.14 max at 120Hz, 20C |
| Reflow soldering heat resistance | within +/-10% capacitance change |
| Отношение импедансов при -25°C | 2 |
| Отношение импедансов при -40°C | 4 |
| Множитель частоты тока пульсаций | 1kHz: 1.15; 60Hz: 0.80; 10kHz: 1.25; 120Hz: 1.00 |
| Множители частоты пульсаций | 1kHz: 1.15; 60Hz: 0.8; 10kHz: 1.25; 120Hz: 1 |
| Отношение импедансов при -25°C | ≤2 |
| Отношение импедансов при -40°C | ≤4 |
