Изолятор цифровой 6-ти канальный быстродействующий
У поставщика
ПроизводительChipAnalog
КатегорияМикросхемы
У поставщиков
240 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:240 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,20 |
| от 38 | 32,26 |
| от 76 | 30,97 |
| от 152 | 29,28 |
| от 304 | 27,55 |
Описание

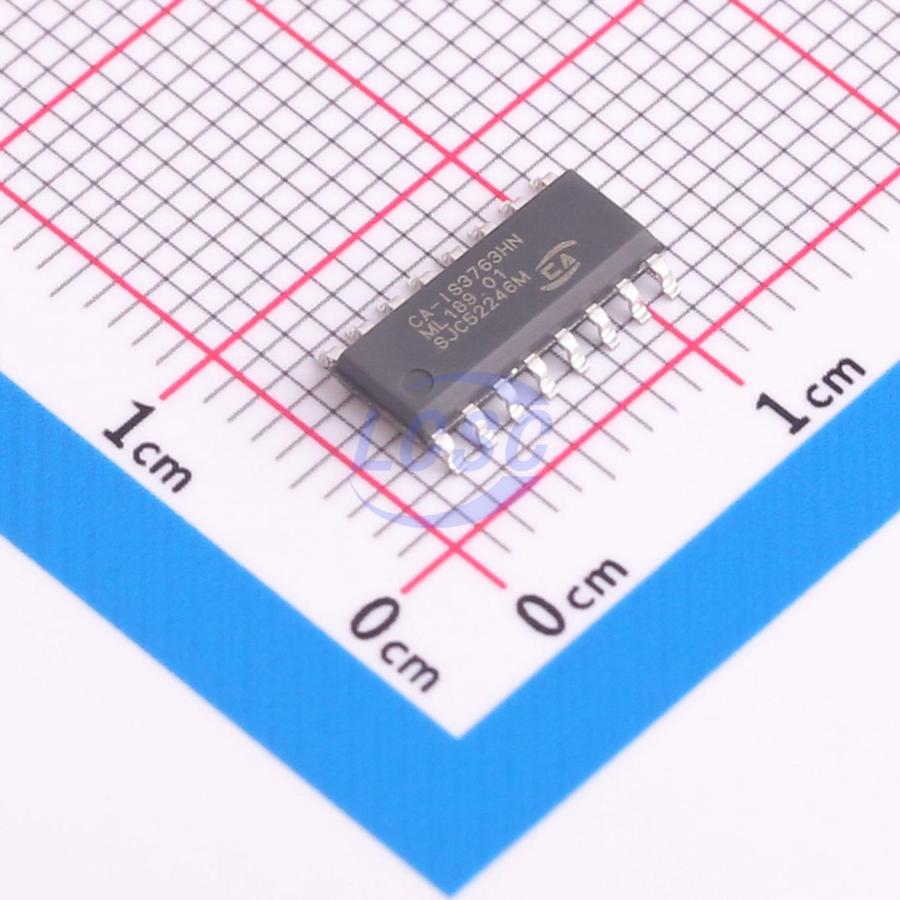

CA-IS3763HN — быстродействующий 6-канальный цифровой изолятор от ChipAnalog. Выполнен в компактном корпусе SOIC16, поставляется на ленте в катушке. Обеспечивает надёжную гальваническую развязку сигналов в промышленной автоматике и системах управления.
Технические характеристики
| Spq | 2500 |
| Pins | 16 |
| Шаг | 8.00 mm |
| Package | SOIC |
| Срок службы | >40 years |
| Тип монтажа | SMD |
| Reel width | 16.4 mm |
| Tape width | 16.00 mm |
| Тип входа | Schmitt trigger |
| Cmti typical | 150kV/μs |
| Тип упаковки | SOIC16-NB |
| Корпус | SOIC16 |
| Pin1 quadrant | Q1 |
| Reel diameter | 330 mm |
| Макс. скорость передачи данных | 150Mbps |
| Выход по умолчанию | высокий |
| Component width | 6.40 mm |
| Min pulse width | 5ns |
| Component length | 10.30 mm |
| Forward channels | 3 |
| Reverse channels | 3 |
| Chip to chip skew | 2ns |
| Напр. изоляции | 3.75kV RMS |
| Количество каналов | 6 |
| Размеры упаковки | 9.90mm × 3.90mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Component thickness | 2.10 mm |
| Сертиф. безоп. | VDE 0884-11, UL1577, IEC 62368-1, IEC 61010-1, GB 4943.1-2011, GB 8898-2011 |
| Искажение длительности импульса | 1ns |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Задержка распр. | 12ns |
| Описание (англ.) | High-Speed Six-Channel Digital Isolators |
| Logic low input threshold max | 0.8V |
| Logic high input threshold min | 2V |
| Supply current per channel 1mbps | 1.5mA |
| Supply current per channel 100mbps | 6.6mA |
