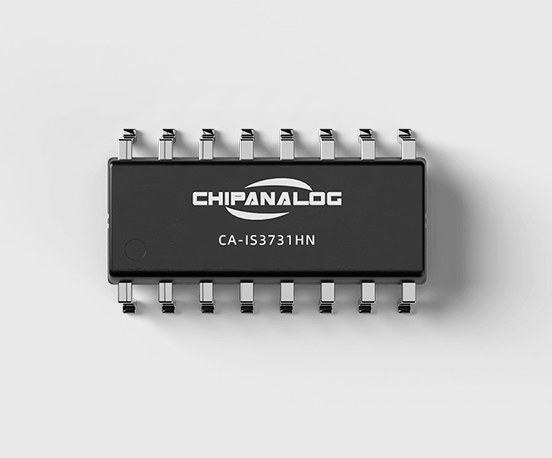

Микросхема CA-IS3731HN
У поставщика
У поставщиков
3 395 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 39
В наличии:3 395 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,04 |
Описание
Микросхема CA-IS3731HN от Shanghai Chipanalog Microelectronics — это высокоскоростной трёхканальный цифровой изолятор. Работает от напряжения 2.5–5.5 В, поддерживает скорость передачи данных до 150 Мбит/с и обеспечивает изоляцию до 3.75 кВ RMS. Применяется в промышленной автоматике, системах управления и измерительном оборудовании.
Технические характеристики
| Вывод включения | Да |
| Описание | High-Speed Triple-Channel Digital Isolator, 2 forward + 1 reverse channel, default output high |
| Артикул | CA-IS3731HN |
| Cmti typical | ±150 kV/μs |
| Производитель | Shanghai Chipanalog Microelectronics Co., Ltd. |
| Тип упаковки | SOIC16-NB |
| Макс. скорость передачи данных | 150 Mbps |
| Тип монтажа | SMD |
| Сертификаты | VDE 0884-17, UL1577, IEC 62368-1, IEC 61010-1, GB 4943.1-2011, GB 8898-2011 |
| Выход по умолчанию | высокий |
| Forward channels | 2 |
| Reverse channels | 1 |
| Количество каналов | 3 |
| Размеры упаковки | 9.90 mm × 3.90 mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Мин. длит. импульса | 5 ns |
| Изол. напр. RMS | 3.75 kV |
| Искажение длительности импульса | 1 ns |
| Input threshold low max | 0.8V |
| Input threshold high min | 2.0V |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Задержка распр. | 12 ns |
| Supply current per channel 1mbps | 1.5 mA |
| Supply current per channel 100mbps | 6.6 mA |
| Propagation delay skew chip to chip | 2 ns |
