Изолятор цифровой 3-х канальный быстродействующий
У поставщика
ПроизводительChipAnalog
КатегорияДрайверы изоляторов шин данных
У поставщиков
440 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт25,52 ₽
Сумма765,60 ₽
+ доплата 490,00 ₽
В наличии440 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 42 — 24,74 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 765,60 ₽. До заказа без доплаты не хватает 16 534,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 765,60 ₽
Описание

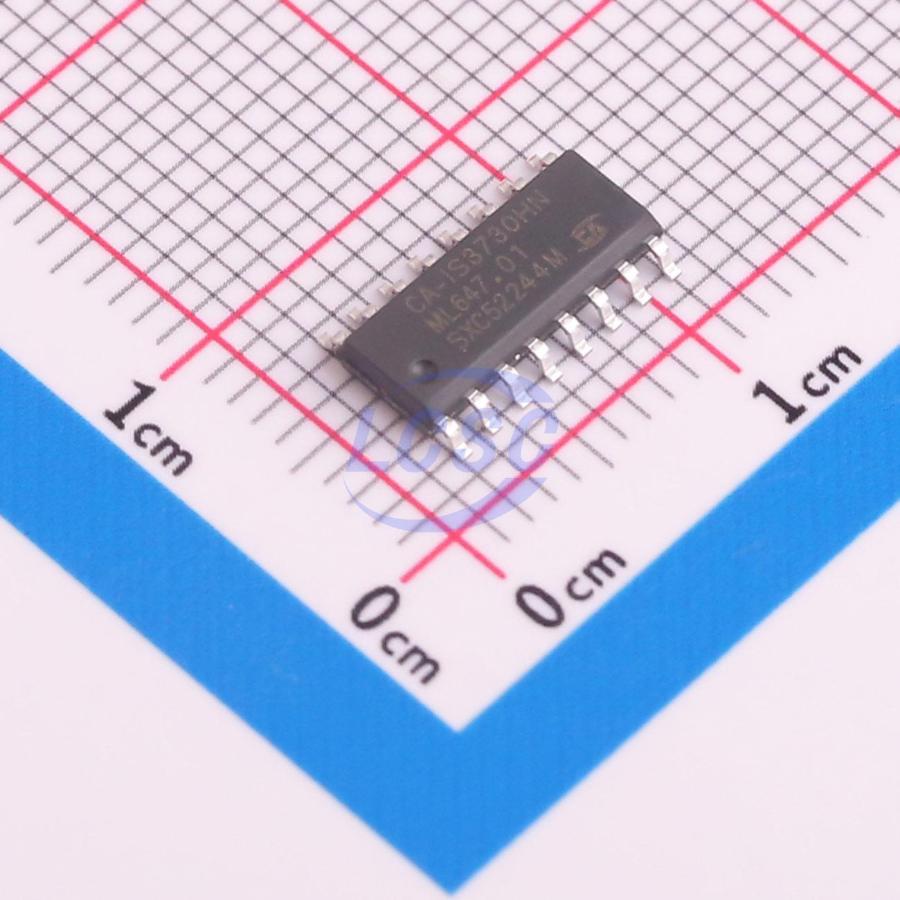

ChipAnalog CA-IS3730HN — это быстродействующий трёхканальный цифровой изолятор в корпусе SOIC16. Микросхема обеспечивает надёжную гальваническую развязку сигналов с высокой скоростью передачи данных. Применяется в промышленной автоматике, системах управления и интерфейсах связи.
Технические характеристики
| Cmti | 150kV/μs |
| Skew | 2ns |
| Тип | Digital Isolator, Triple-Channel |
| Корпус | SOIC16-NB |
| ESD CDM | ±1500V |
| ЭСР HBM | ±6000V |
| Data rate | 150Mbps |
| Артикул | CA-IS3730HN |
| Package size | 9.90mm x 3.90mm |
| Корпус | SOIC-16 |
| Inputs side a | 3 |
| Output enable | Да |
| Макс. скорость передачи данных | 150Mbps |
| Default output | высокий |
| Управление включением | yes, with internal pull-up |
| Способ монтажа | SMD |
| Min pulse width | 5ns |
| Напряжение изоляции | 3.75kV |
| Задержка распространения | 12ns |
| Channel direction | all forward (side A to side B) |
| Количество выводов корпуса | 16 |
| Supply voltage max | 5.5V |
| Supply voltage min | 2.5V |
| Количество каналов | 3 |
| Макс. вых. ток | ±20mA |
| Размеры упаковки | 9.90 mm × 3.90 mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Диап. вх. напр. | -0.5V to VDD+0.5V |
| Мин. длит. импульса | 5ns |
| Состояние выхода по умолчанию | высокий |
| Диап. вых. напр. | -0.5V to VDD+0.5V |
| Изол. напр. RMS | 3.75kV RMS |
| Pulse width distortion | 1ns |
| Разброс задержки распространения | 2ns (chip-to-chip) |
| Искажение длительности импульса | 1ns |
| Входы с триггером Шмитта | Да |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Operating temperature max | 125°C |
| Operating temperature min | -40°C |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Задержка распр. | 12ns |
| Макс. напряжение питания | 6V |
| Описание (англ.) | High-Speed Triple-Channel Digital Isolators |
| Input threshold logic low max | 0.8V |
| Safety certifications pending | VDE 0884-11, UL1577, IEC 62368-1, IEC 61010-1, GB 4943.1-2011, GB 8898-2011 |
| Устойчивость к переходным помехам синфазного сигнала | ±150 kV/μs typical |
| Input threshold logic high min | 2.0V |
| Power consumption per channel at 1mbps | 1.5mA (VDD=5V) |
| Термосопротивление переход-среда | 125.2 °C/W (SOIC16-NB) |
| Power consumption per channel at 100mbps | 6.6mA (VDD=5V) |
