Изолятор цифровой двухканальный быстродействующий
У поставщика
ПроизводительChipAnalog
КатегорияМикросхемы
У поставщиков
10 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,01 |
| от 85 | 22,59 |
| от 170 | 20,57 |
| от 340 | 19,04 |
| от 679 | 17,92 |
Описание

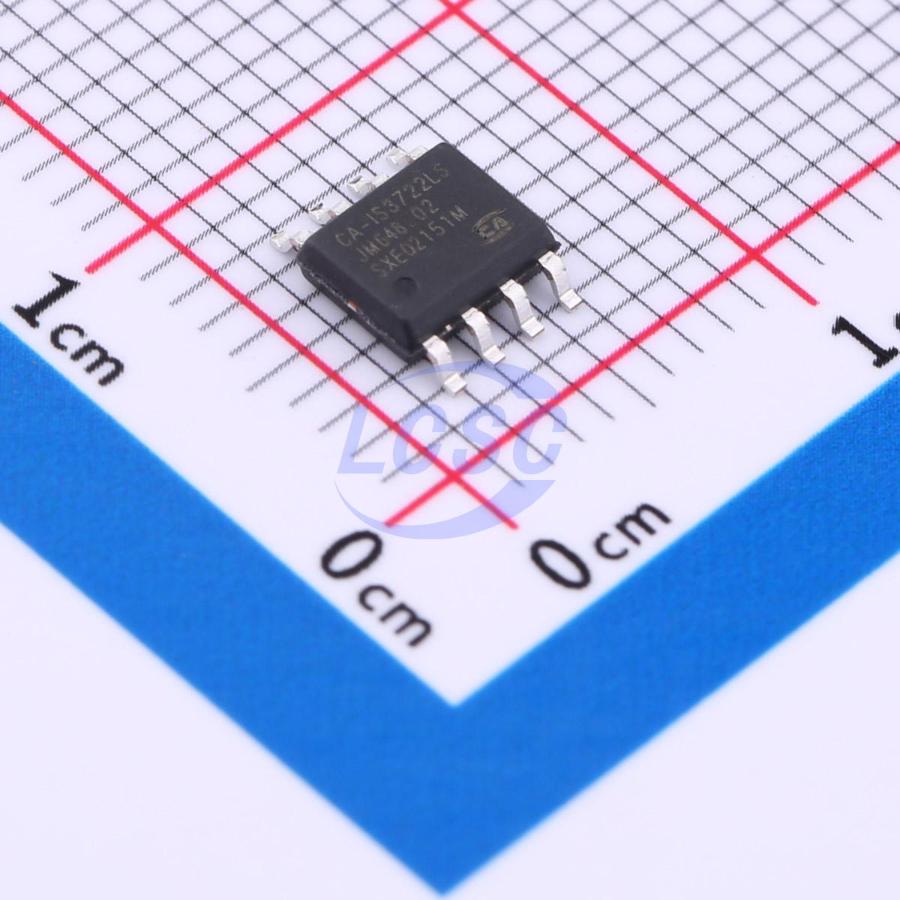

ChipAnalog CA-IS3722LS — это двухканальный быстродействующий цифровой изолятор. Компонент выполнен в компактном корпусе SOIC-8 с 8 выводами. Подходит для гальванической развязки сигналов в промышленной автоматике и системах управления.
Технические характеристики
| W | 12.00 mm |
| A0 | 6.40 mm |
| B0 | 5.40 mm |
| K0 | 2.10 mm |
| P1 | 8.00 mm |
| Spq | 2500 pcs |
| Тип | Digital Isolator |
| Package | SOIC |
| Корпус | SOIC-8 Narrow Body |
| Срок службы | >40 years |
| Тип монтажа | SMD |
| Скорость передачи данных | 150 Mbps |
| Reel width | 12.4 mm |
| Cmti typical | ±150 kV/µs |
| Корпус | SOIC8 |
| Pin1 quadrant | Q1 |
| Reel diameter | 330 mm |
| Тип изоляции | Capacitive (SiO2) |
| Количество каналов | 2 |
| Размеры упаковки | 4.90 mm × 3.90 mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Мин. длит. импульса | 5 ns |
| Default output state | Low |
| Изол. напр. RMS | 3750 Vrms |
| Сертиф. безоп. | VDE 0884-11, UL1577, IEC 62368-1, IEC 61010-1, GB 4943.1-2011, GB 8898-2011 |
| Искажение длительности импульса | 1 ns |
| Input low threshold max | 0.8V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Input high threshold min | 2.0V |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Задержка распр. | 12 ns |
| Max supply voltage absolute | 6V |
| Описание (англ.) | SOIC-8 Digital Isolators ROHS |
| Кол-во контактов | 8 pins |
| Propagation delay skew chip to chip | 2 ns |
| Supply current per channel at 1mbps 5v | 1.5 mA |
| Supply current per channel at 100mbps 5v | 6.6 mA |
