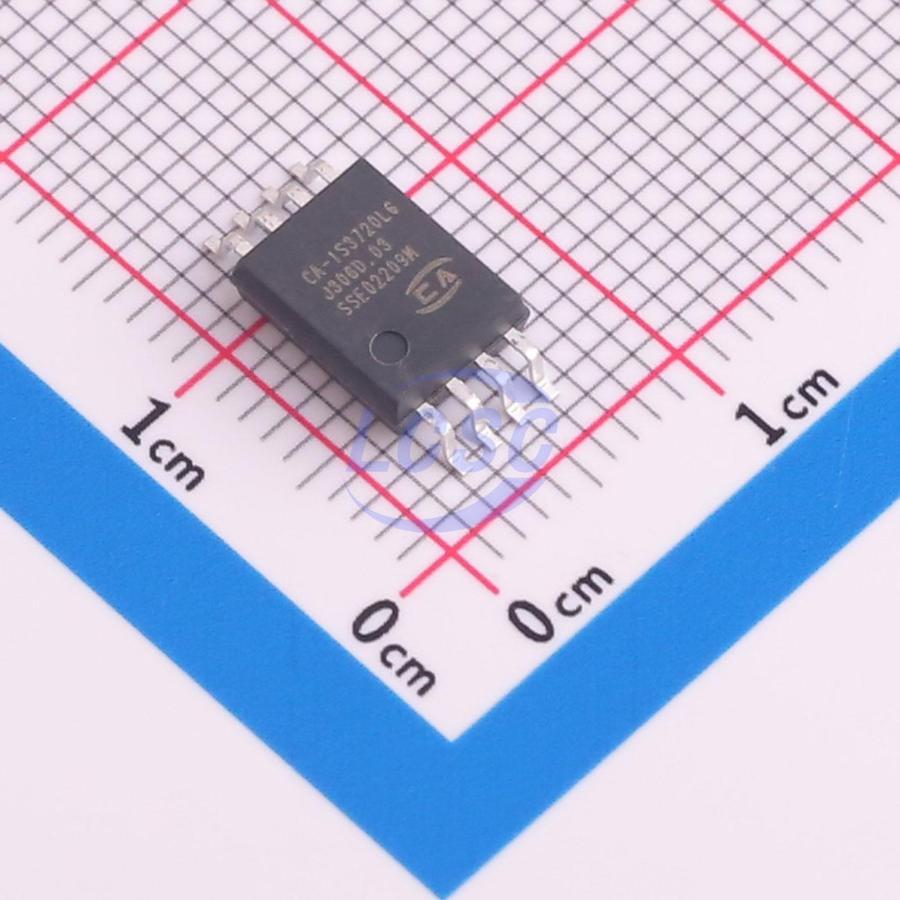

Изолятор цифровой SOIC8-W CA-IS3720LG
У поставщика
ПроизводительChipAnalog
КатегорияДрайверы изоляторов шин данных
У поставщиков
291 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт35,25 ₽
Сумма705,00 ₽
+ доплата 490,00 ₽
В наличии291 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 34 — 34,32 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 705,00 ₽. До заказа без доплаты не хватает 16 595,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 705,00 ₽
Описание
Цифровой изолятор CA-IS3720LG от ChipAnalog выполнен в корпусе SOIC8-W. Устройство рассчитано на 8 контактов и поставляется на ленте в катушке. Применяется в промышленной автоматике и системах управления для гальванической развязки цифровых сигналов.
Технические характеристики
| Мощность | 16.00 mm |
| A0 | 11.95 mm |
| B0 | 6.15 mm |
| K0 | 3.20 mm |
| P1 | 16.00 mm |
| Количество в упаковке | 1000 pcs |
| Cmti | ±150 kV/μs typical |
| Корпус | SOIC |
| Корпус | SO-8 |
| Тип монтажа | SMD |
| Скорость передачи данных | DC to 150Mbps |
| Кол-во выводов | 8 |
| Ширина ленты | 16.4 mm |
| Тип входа | Schmitt trigger |
| Описание | High-Speed Dual-Channel Digital Isolator |
| Артикул | CA-IS3720LG |
| Размер корпуса | 5.85 mm × 7.50 mm |
| Квадрант вывода 1 | Q1 |
| Диаметр катушки | 330 mm |
| High lifetime | >40 years |
| Выход по умолчанию | низкий |
| Тип изоляции | Capacitive silicon dioxide (SiO2) insulation barrier |
| Класс изоляции | 5.0 kV RMS |
| Количество каналов | 2 |
| Мин. длит. импульса | 5ns |
| Диапазон питания | 2.5V to 5.5V |
| Конфигурация каналов | 2 inputs A side, 0 inputs B side |
| Сертиф. безоп. | VDE 0884-11, UL1577, IEC 62368-1, IEC 61010-1, GB 4943.1-2011, GB 8898-2011 |
| Искажение длительности импульса | 1ns |
| Supply current 1Mbps 5V | 1.5mA per channel |
| Тип упаковки | Лента и катушка (лента в катушке) |
| No startup initialization | Да |
| Задержка распр. | 12ns |
| Supply current 100Mbps 5V | 6.6mA per channel |
| Диап. раб. темп. | -40°C to 125°C |
| Описание (англ.) | SOIC8-WB(G) Digital Isolators ROHS |
| Количество контактов | 8 |
| Propagation delay skew chip to chip | 2ns |
