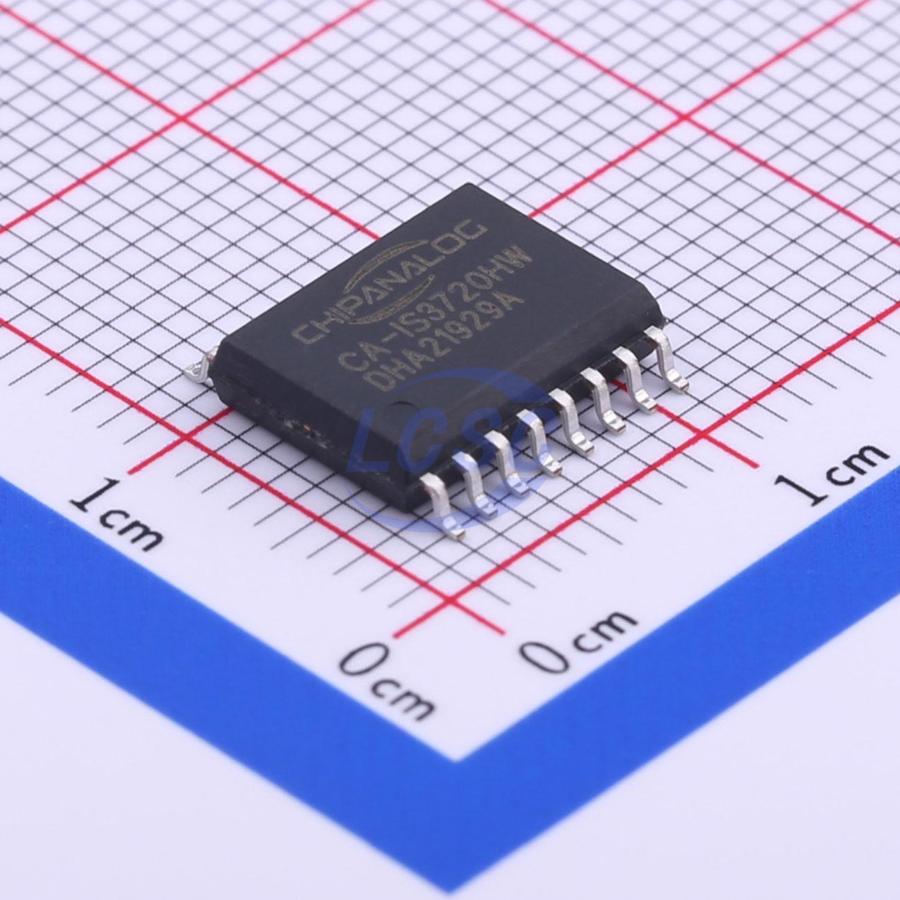

Изолятор цифровой SOIC-16-W CA-IS3720HW
У поставщика
ПроизводительChipAnalog
КатегорияДрайверы изоляторов шин данных
У поставщиков
90 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт31,87 ₽
Сумма796,75 ₽
+ доплата 490,00 ₽
В наличии90 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
от 42 — 30,47 ₽ (−4%)
Заказ со склада «Склад 13» с этой позицией — 796,75 ₽. До заказа без доплаты не хватает 16 503,25 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
25 шт · Склад 13 · 796,75 ₽
Описание
Цифровой изолятор CA-IS3720HW от ChipAnalog выполнен в корпусе SOIC-16-W с 16 выводами. Компонент обеспечивает гальваническую развязку сигналов и поставляется на ленте в катушке. Подходит для применения в промышленной автоматике и системах управления.
Технические характеристики
| Мощность | 16.00 mm |
| A0 | 10.90 mm |
| B0 | 10.70 mm |
| K0 | 3.20 mm |
| P1 | 12.00 mm |
| Количество в упаковке | 1000 pcs |
| Корпус | SOIC |
| Корпус | SO-16 |
| Срок службы | >40 years |
| Тип монтажа | SMD |
| Скорость передачи данных | DC to 150Mbps |
| Кол-во выводов | 16 |
| Ширина ленты | 16.4 mm |
| Описание | High-Speed Dual-Channel Digital Isolator |
| Артикул | CA-IS3720HW |
| Устойчивость к синфазным помехам, тип. | ±150 kV/μs |
| Размер корпуса | 10.30mm × 7.50mm |
| Квадрант вывода 1 | Q1 |
| Диаметр катушки | 330 mm |
| Выход по умолчанию | высокий |
| Класс изоляции | 5000 V RMS |
| Количество каналов | 2 |
| Мин. длит. импульса | 5ns |
| Диапазон питания | 2.5V to 5.5V |
| Искажение длительности импульса | 1ns |
| Входы с триггером Шмитта | Да |
| Нижний порог входа, макс. | 0.8V |
| Isolation rating kv rms | 5.0 |
| Number of inputs a side | 2 |
| Number of inputs b side | 0 |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Верхний порог входа, мин. | 2.0V |
| Isolation certifications | VDE 0884-11, UL1577, IEC 62368-1, IEC 61010-1, GB 4943.1-2011, GB 8898-2011 |
| Задержка распр. | 12ns |
| Диап. раб. темп. | -40°C to 125°C |
| Описание (англ.) | SOIC-16-WB Digital Isolators ROHS |
| Количество контактов | 16 |
| Startup initialization required | Нет |
| Propagation delay skew chip to chip | 2ns |
| Supply current per channel 1mbps 5v | 1.5mA |
| Supply current per channel 100mbps 5v | 6.6mA |
