Изолятор цифровой двухканальный быстродействующий
У поставщика
ПроизводительChipAnalog
КатегорияДрайверы изоляторов шин данных
У поставщиков
759 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт26,24 ₽
Сумма787,20 ₽
+ доплата 490,00 ₽
В наличии759 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 72 — 23,79 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 787,20 ₽. До заказа без доплаты не хватает 16 512,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 787,20 ₽
Описание

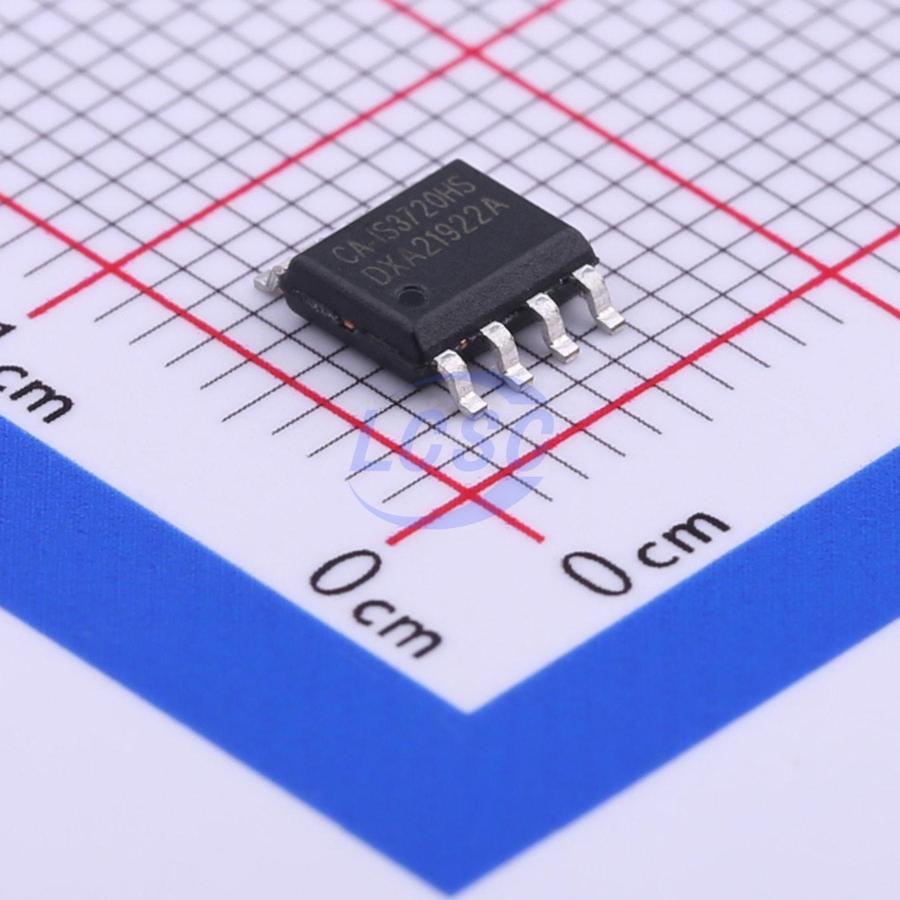

ChipAnalog CA-IS3720HS — это быстродействующий двухканальный цифровой изолятор. Выполнен в компактном корпусе SOIC-8 на 8 выводов. Обеспечивает гальваническую развязку сигналов в промышленной автоматике и системах управления.
Технические характеристики
| Мощность | 12.00 mm |
| A0 | 6.40 mm |
| B0 | 5.40 mm |
| K0 | 2.10 mm |
| P1 | 8.00 mm |
| Количество в упаковке | 2500 pcs |
| Тип | Цифровой изолятор |
| Корпус | SOIC |
| Каналы | 2 |
| Тип монтажа | SMD |
| Скорость передачи данных | 150 Mbps |
| Направленность | unidirectional (2 inputs A side, 0 inputs B side) |
| Ширина ленты | 12.4 mm |
| Артикул | CA-IS3720HS |
| Корпус | SOIC-8 |
| Квадрант вывода 1 | Q1 |
| Диаметр катушки | 330 mm |
| Выход по умолчанию | высокий |
| Напр. изоляции | 3.75 kV RMS |
| Задержка распространения | 12 ns (typical) |
| Размеры упаковки | 4.90 mm × 3.90 mm |
| Макс. напр. пит. | 5.5 V |
| Мин. напр. пит. | 2.5 V |
| Мин. длит. импульса | 5 ns |
| Сертиф. безоп. | VDE 0884-11, UL1577, IEC 62368-1, IEC 61010-1, GB 4943.1-2011, GB 8898-2011 |
| Разброс задержки распространения | 2 ns (chip-to-chip) |
| Искажение длительности импульса | 1 ns |
| Нижний порог входа, макс. | 0.8 V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Верхний порог входа, мин. | 2.0 V |
| Макс. раб. темп. | 125 °C |
| Мин. раб. темп. | -40 °C |
| Описание (англ.) | SOIC-8 Digital Isolators ROHS |
| Устойчивость к переходным помехам синфазного сигнала | ±150 kV/μs (typical) |
| Количество контактов | 8 |
| Supply current per channel 1Mbps | 1.5 mA (typical at VDD=5V) |
| Supply current per channel 100Mbps | 6.6 mA (typical at VDD=5V) |
