Изолятор цифровой двухканальный быстродействующий
У поставщика
ПроизводительChipAnalog
КатегорияДрайверы изоляторов шин данных
У поставщиков
59 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт30,10 ₽
Сумма752,50 ₽
+ доплата 490,00 ₽
В наличии59 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
от 44 — 28,74 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 752,50 ₽. До заказа без доплаты не хватает 16 547,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
25 шт · Склад 13 · 752,50 ₽
Описание

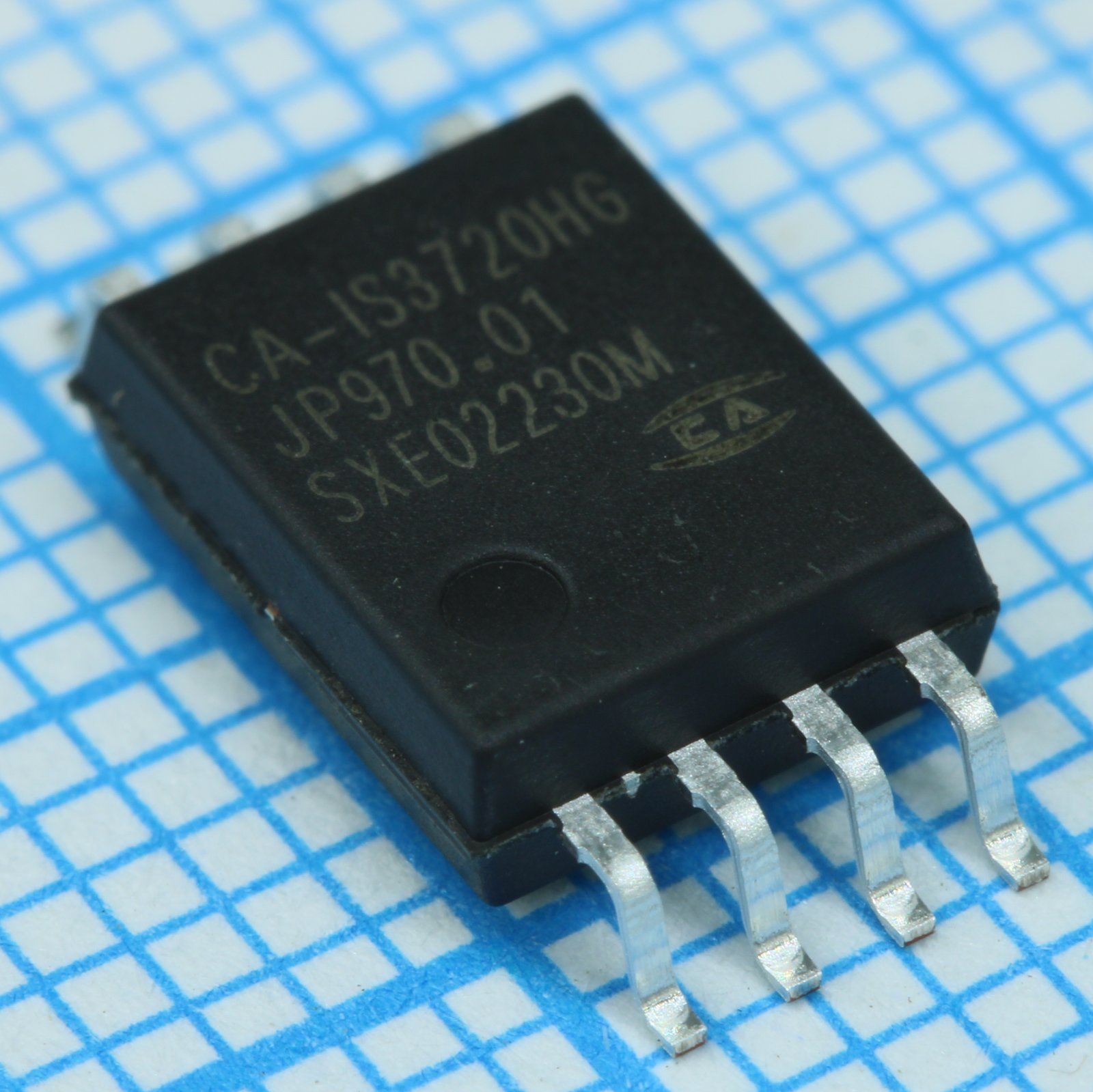

Цифровой двухканальный изолятор CA-IS3720HG от ChipAnalog выполнен в корпусе SOIC8-WB для поверхностного монтажа и обеспечивает гальваническую развязку до 5 кВ (rms). Работает при напряжении питания от 2,5 до 5,5 В, поддерживает скорость передачи данных до 150 Мбит/с с типовой задержкой распространения 12 нс. Оба канала направлены в одну сторону (A→B). Применяется для развязки шин данных и защиты интерфейсов в промышленной автоматике и измерительной технике.
Технические характеристики
| Мощность | 16.00 mm |
| A0 | 11.95 mm |
| B0 | 6.15 mm |
| K0 | 3.20 mm |
| P1 | 16.00 mm |
| Количество в упаковке | 1000 pcs |
| Корпус | SOIC |
| Тип монтажа | SMD |
| Ширина ленты | 16.4 mm |
| Корпус | SO-8 |
| Квадрант вывода 1 | Q1 |
| Диаметр катушки | 330 mm |
| Макс. скорость передачи данных | 150Mbps |
| Channel direction | 2 forward (A to B) |
| Количество каналов | 2 |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Мин. длит. импульса | 5ns |
| Состояние выхода по умолчанию | высокий |
| Изол. напр. RMS | 5kV |
| Размеры корпуса | 5.85mm × 7.50mm |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Задержка распр. | 12ns |
| Skew chip to chip typical | 2ns |
| Output low voltage typical | 0.2V |
| Макс. напряжение питания | 6.0V |
| Input low threshold typical | 1.0V |
| Тип. напряжение высокого уровня | VDD - 0.2V |
| Input high threshold typical | 1.65V |
| Описание (англ.) | SOIC-8-300mil Digital Isolators ROHS |
| Pulse width distortion typical | 1ns |
| Количество контактов | 8 |
| Static supply current total typical | 3.5mA |
| Supply current per channel at 1Mbps | 1.5mA |
| Supply current per channel at 100Mbps | 6.6mA |
| Синфазная импульсная помехоустойчивость, тип. | 150kV/µs |
