Документация
16-ти разрядный сигма-дельта АЦП изолированный 5кВ 16-SOIC W
У поставщика
ПроизводительChipAnalog
КатегорияМикросхемы АЦП
У поставщиков
123 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:123 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 72,91 |
| от 16 | 71,60 |
| от 32 | 69,86 |
| от 63 | 67,42 |
| от 200 | 64,40 |
Описание

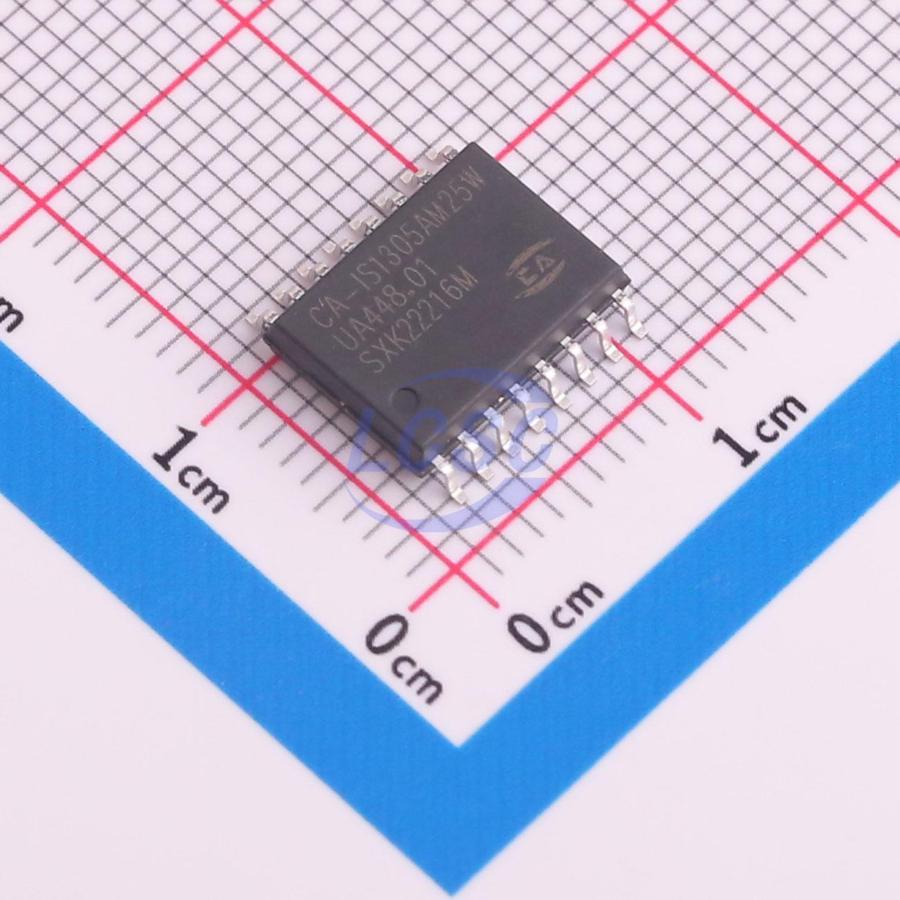

CA-IS1305AM25W от ChipAnalog — это 16-разрядный сигма-дельта АЦП с гальванической изоляцией 5 кВ. Микросхема выполнена в корпусе SOIC-16W и работает с частотой дискретизации 78,1 кГц. Подходит для прецизионных измерений в промышленной автоматике и системах сбора данных.
Технические характеристики
| Тип | Isolated Sigma-Delta Modulator |
| Mount | SMD |
| Корпус | SO-16 |
| Срок службы | >40 years |
| Кол-во выводов | 16 |
| Gain drift | ±40 ppm/°C max |
| Gain error | ±0.3% max |
| Тип входа | differential |
| Разрешение | 16 bit |
| Тип выхода | Bit-stream (CMOS) |
| Тактовая частота | 5 MHz to 21 MHz |
| Fail safe output | Да |
| Размер корпуса | 10.30 mm × 7.50 mm |
| Количество каналов | 1 |
| Диап. вх. напр. | ±250 mV |
| Diagnostic functions | Да |
| Вх. напр. смещ. | ±150 µV max |
| Изол. напр. RMS | 5000 V_RMS |
| Сертиф. безоп. | UL1577, DIN V VDE V 0884-11, CQC, TUV (pending) |
| Отношение сигнал/шум | 85 dB typ |
| Isolation voltage peak | 7070 V_PK |
| Supply voltage low side | 4.5V to 5.5V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Supply voltage high side | 4.5V to 5.5V |
| Суммарный коэффициент гармоник | -93 dB typ |
| Диап. раб. темп. | -40°C to 125°C |
| Описание (англ.) | 78.1kHz 16 SOIC-16-300mil ADCs/DACs - Special Purpose RoHS |
| Differential input resistance | 22 kΩ |
| Common mode transient immunity | 150 kV/µs typ |
