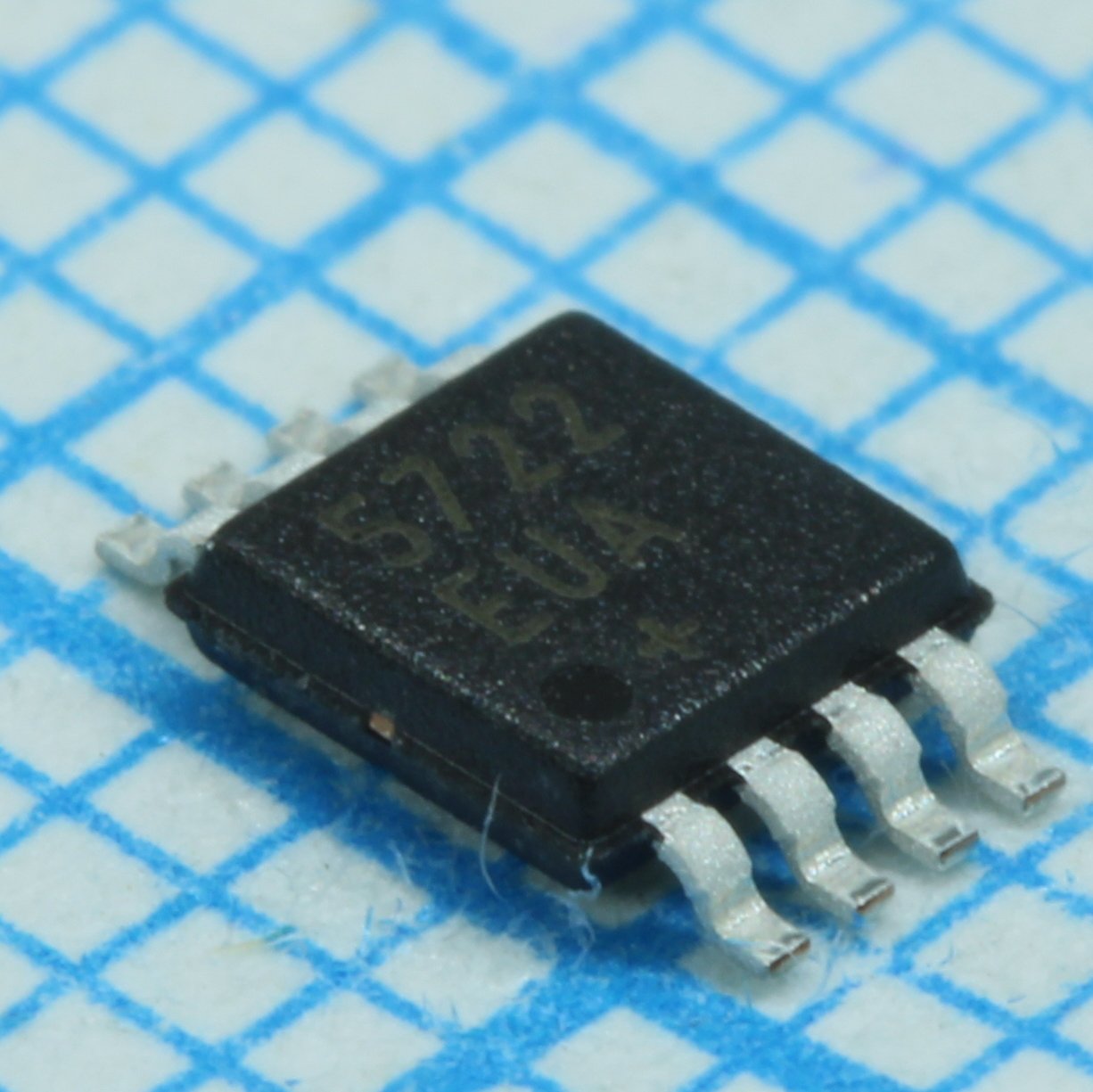

Трансивер RS-485/RS-422 защита 30кВ
У поставщика
ПроизводительChipAnalog
КатегорияИнтерфейсы RS-422, RS-485
У поставщиков
30 шт.
Норм. уп.: 2500
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт29,13 ₽
Сумма728,25 ₽
+ доплата 490,00 ₽
В наличии30 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 728,25 ₽. До заказа без доплаты не хватает 16 571,75 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
25 шт · Склад 13 · 728,25 ₽
Описание
Трансивер RS-485/RS-422 от ChipAnalog с усиленной защитой до 30 кВ. Работает в полудуплексном режиме, выполнен в компактном корпусе MSOP-8. Устройство обеспечивает надёжную передачу данных на большие расстояния в условиях промышленных помех. Подходит для систем промышленной автоматики и управления.
Технические характеристики
| Контактов | R, REB, DE, D, GND, A, B, VCC |
| Nodes | 256 |
| Дуплекс | Half-Duplex |
| Семейство | CA-IF48xx |
| Корпус | MSOP8 |
| ЭСР HBM | ±30kV (half-duplex devices) |
| Корпус | MSOP-8 |
| Тип монтажа | SMD |
| Ревизия | Version 1.01, 2022/12/21 |
| Data rate | 20Mbps |
| Скорость передачи данных | 20Mbps |
| Отказобезопасность | True fail-safe |
| Интерфейс | RS-485/RS-422 |
| Кол-во выводов | 8 |
| Единичная нагрузка | 1/8 unit load |
| Описание | Half-duplex RS-485/RS-422 transceiver with ±30kV ESD protection |
| Duplex mode | Half-Duplex |
| Артикул | CA-IF4820HM |
| Производитель | Shanghai Chipanalog Microelectronics Co., Ltd. |
| Узлов на шине | 256 |
| Размер корпуса | 3mm x 3mm |
| Защита от ЭСР | ±30kV HBM |
| Напряжение питания | 3V to 5.5V |
| Ток отключения | <5µA |
| Тепловая защита | Да |
| Full duplex esd hbm | ±15kV (full-duplex devices) |
| Диапазон питания | 3.0V to 5.5V |
| Рабочая температура | -40°C to 125°C |
| Количество приемников драйвера | 1 driver, 1 receiver |
| Fault protection range | ±30V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Receive mode current max | 960µA |
| Защита от КЗ | Да |
| Common mode voltage range | ±15V |
| Диапазон синфазного напряжения | ±15V |
| Диап. раб. темп. | -40°C to 125°C |
| Bus fault protection voltage | ±30V |
| Описание (англ.) | 1/1 Transceiver Half RS422, RS485 MSOP-8 |
