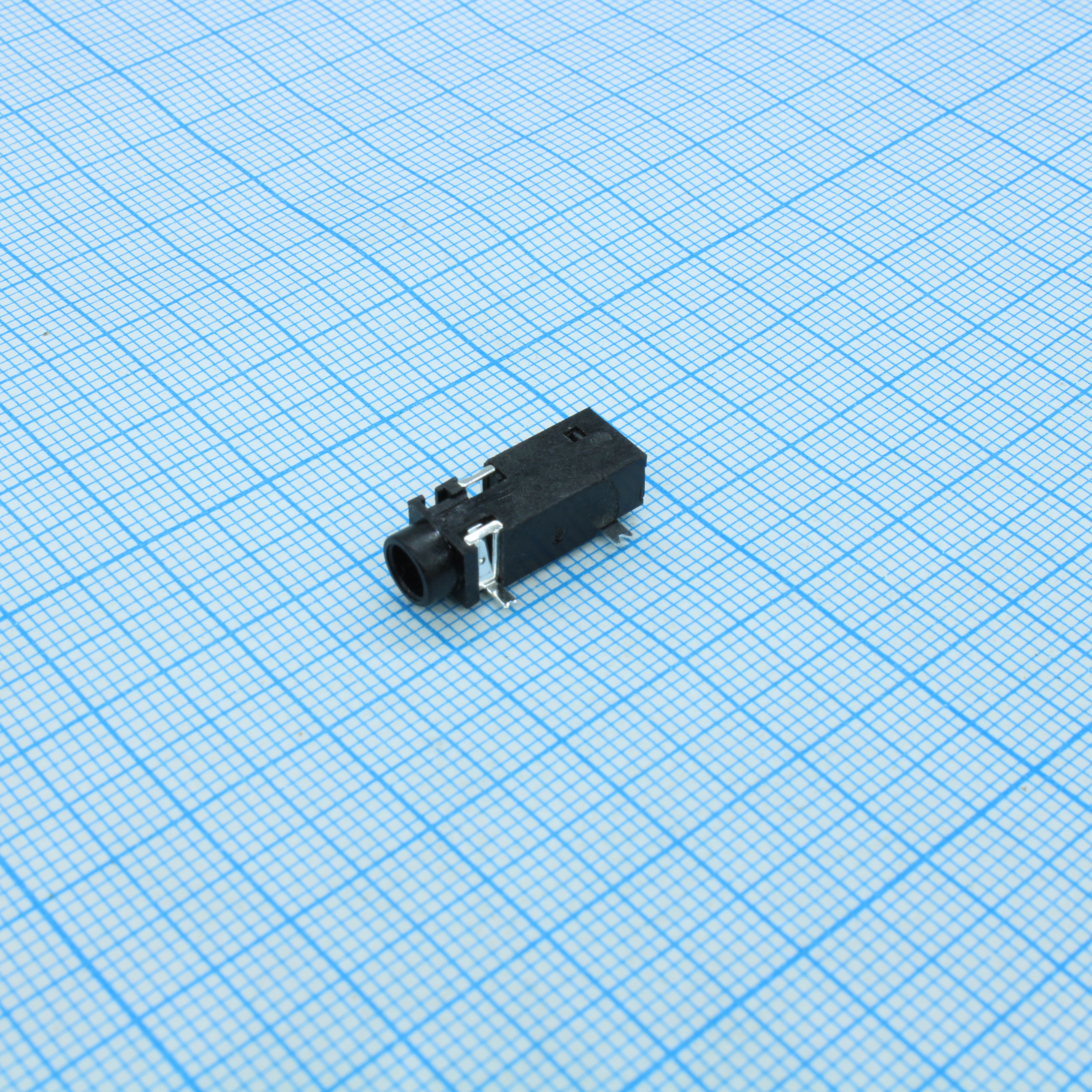

Гнездо для наушников 3.5 с двумя пластиковыми штырьками посеребрение контактов черный корпус
У поставщика
ПроизводительHsuan Mao
У поставщиков
1 103 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 103 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 51,99 |
| от 70 | 48,16 |
| от 140 | 45,11 |
| от 280 | 42,46 |
| от 560 | 40,66 |
Описание
Гнездо для наушников 3.5 мм от Hsuan Mao с двумя пластиковыми штырьками для надёжной фиксации на плате. Контакты с посеребрением обеспечивают стабильный сигнал, корпус выполнен из чёрного пластика. Компонент поставляется в упаковке Tape and Reel для автоматизированного монтажа. Применяется в портативной и бытовой аудиотехнике.
Технические характеристики
| Дата | 2017/06/20 |
| Page | 1 OF 1 |
| RoHS | Соответствует |
| Единица | MM |
| Шкала | 0.30 |
| Ревизия | 2 |
| Life test | 5000 cycles |
| Допуск | Linear: 0.30 +0.20; Angular: +3° |
| Цвет основы | Чёрный |
| Размеры | Schematic: 4: mm; 2.4: mm; 2.5: mm; 3.3: mm; 3.5: mm; 4.4: mm; Ø5: mm; 11.7: mm; Ø3.6: mm; 5±0.1: mm; 6±0.1: mm; 17±0.3: mm; 2-Ø1.8: mm; 4.3±0.1: mm; 9.0±0.2: mm; 14.5±0.3: mm; 2-(2X2.6): mm; Pcb layout top view: 3.5: mm; 4.3: mm; Ø6: mm; 14.5: mm; 2-Ø1.5: mm; 2.4±0.1: mm; 11.7±0.1: mm; 2-(1.4X2.4): mm |
| Terminal 1 | 6# terminal, copper t:0.30mm, Ag |
| Terminal 2 | 4# terminal, copper t:0.20mm, Ag |
| Terminal 3 | 3# terminal, copper t:0.20mm, Ag |
| Описание | 3.5mm earphone jack 3P with two plastic posts, silver plating, black insulator, RoHS |
| Артикул | C8521-03MAVB00R |
| Производитель | HSUAN MAO TECHNOLOGY CO., LTD. |
| Материал основания | PA9T |
| Тип монтажа | THT |
| Номин. ток | 0.5A |
| Номинальное напряжение | DC30V |
| Withdraw force | 3-20N |
| Выдерживаемое напр. | AC500V(50Hz)/min |
| Сопр. контакта | <0.03Ω |
| Кол-во позиций | 3 |
| Сопр. изоляции | >100MΩ |
| Тип упаковки | Tape and Reel (лента в катушке) |
