Диод Шоттки SIC 1200В 5A (Tc=161°C)
У поставщика
ПроизводительWolfspeed
У поставщиков
200 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 434,25 |
| от 6 | 409,75 |
| от 12 | 389,79 |
| от 24 | 374,96 |
| от 47 | 363,92 |
Описание

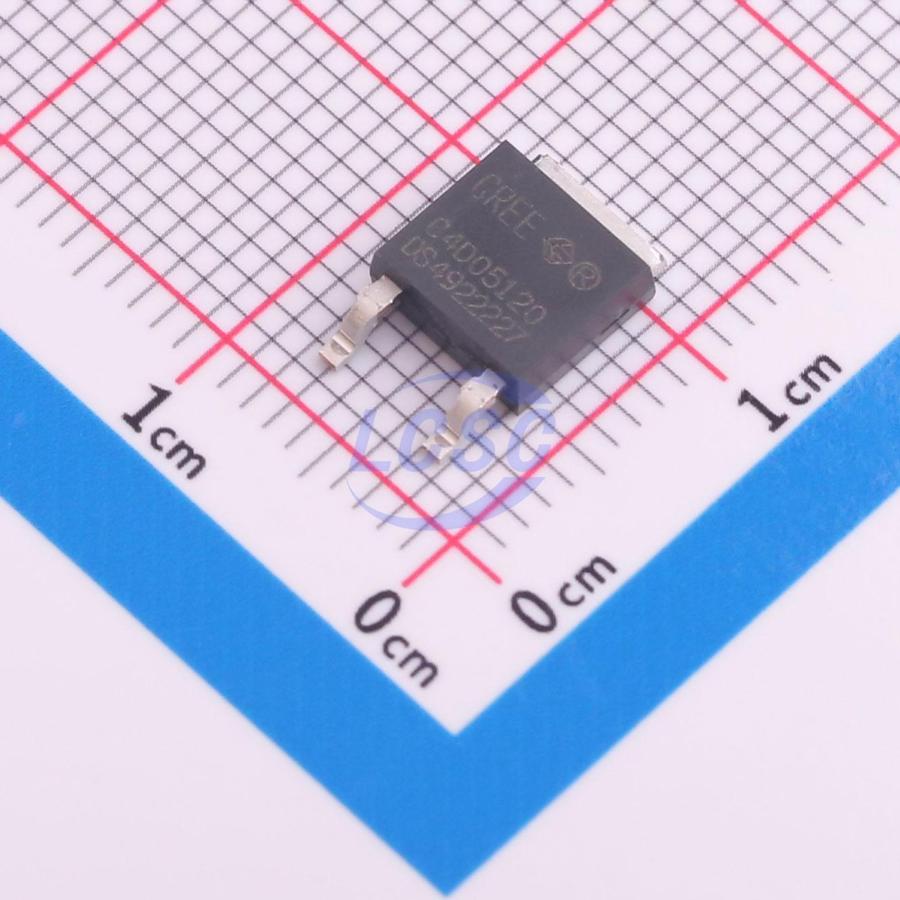

Диод Шоттки SiC от Wolfspeed на 1200 В и 5 А. Выполнен в компактном корпусе TO-252, выдерживает импульсный ток до 19 А. Благодаря карбиду кремния обеспечивает высокую эффективность и низкие потери. Подходит для импульсных блоков питания, силовой электроники и промышленных преобразователей.
Технические характеристики
| Маркировка | C4D05120 |
| Корпус | TO-252-2 |
| I2t tc25 | 10.6A2s |
| Тип монтажа | SMD |
| I2t tc110 | 6.5A2s |
| Описание | 1200 V, 5 A Silicon Carbide Schottky Diode |
| Артикул | C4D05120E |
| Dv dt ruggedness | 200V/ns |
| Напряжение блокировки DC | 1200V |
| Темп. хранения | -55 to +175°C |
| Примечание | Шоттки SIC 1200В 5A |
| Total capacitance vr0 | 390pF |
| Power dissipation tc25 | 100W |
| Power dissipation tc110 | 43W |
| Заряд обратного восстановления | 0nC |
| Total capacitance vr400 | 27pF |
| Total capacitance vr800 | 20pF |
| Total capacitive charge | 27nC |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Forward voltage tj25 max | 1.8V |
| Forward voltage tj25 typ | 1.4V |
| Reverse current tj25 max | 150µA |
| Reverse current tj25 typ | 20µA |
| Capacitance stored energy | 8.0µJ |
| Forward voltage tj175 max | 3V |
| Forward voltage tj175 typ | 1.9V |
| Reverse current tj175 max | 300µA |
| Reverse current tj175 typ | 40µA |
| Surge peak reverse voltage | 1300V |
| Условия теста емкости | TJ=25°C, f=1MHz |
| Описание (англ.) | 1.2kV 1.8V@5A 19A TO-252 SiC Diodes ROHS |
| Рабочая температура перехода | -55 to +175°C |
| Continuous forward current tc25 | 19A |
| Forward voltage test conditions | IF=5A |
| Повторяющееся импульсное обратное напряжение | 1200V |
| Reverse current test conditions | VR=1200V |
| Continuous forward current tc135 | 9.5A |
| Continuous forward current tc161 | 5A |
| Тепл. сопр. переход-корпус | 1.5°C/W |
| Non repetitive peak forward current tc25 | 400A |
| Capacitance stored energy test conditions | VR=800V |
| Non repetitive peak forward current tc110 | 320A |
| Repetitive peak forward surge current tc25 | 26A |
| Repetitive peak forward surge current tc110 | 18A |
| Non repetitive peak forward surge current tc25 | 46A |
| Non repetitive peak forward surge current tc110 | 36A |
