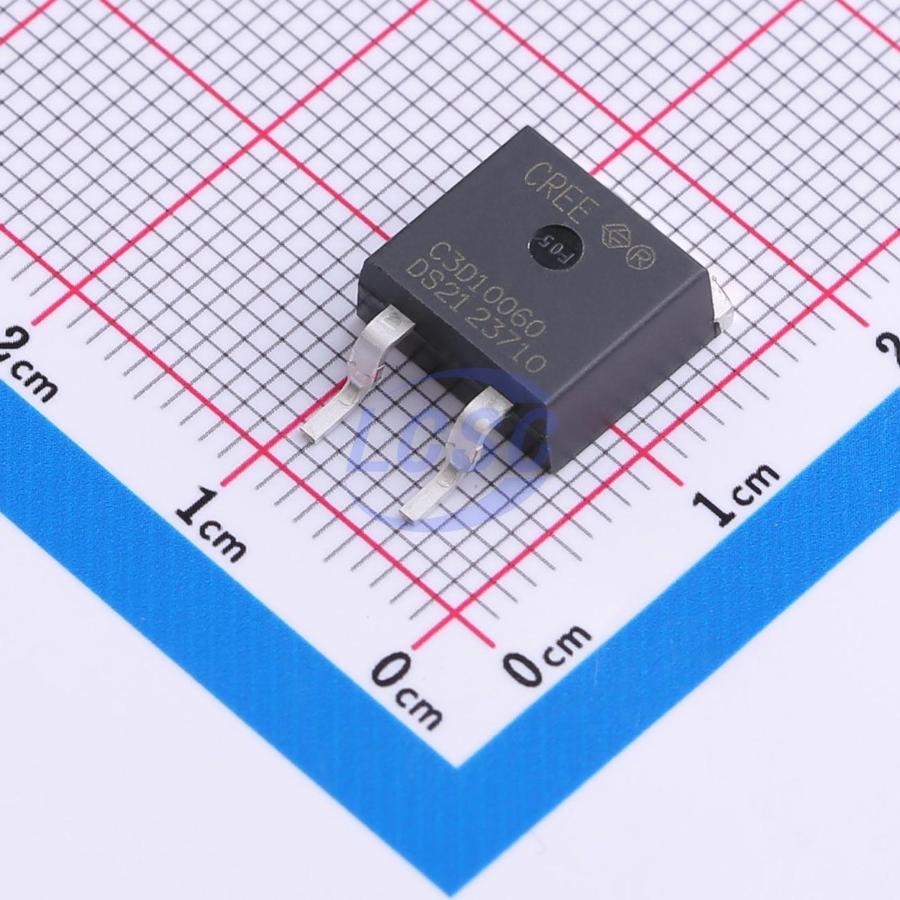

Диод Шоттки SiC 600В 10А C3D10060G-TR
У поставщика
ПроизводительWolfspeed
У поставщиков
87 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:87 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 281,82 |
| от 9 | 264,79 |
| от 18 | 250,91 |
| от 36 | 240,58 |
| от 72 | 232,90 |
Описание
Диод Шоттки на карбиде кремния (SiC) от Wolfspeed. Рассчитан на обратное напряжение 600 В и прямой ток до 10 А, выпускается в корпусе TO-263-2. Обеспечивает высокую эффективность и низкие потери при переключении. Применяется в импульсных источниках питания, силовой электронике и промышленной автоматике.
Технические характеристики
| Тип | Silicon Carbide Schottky Diode |
| Корпус | TO-263-2 |
| Особенности | Zero reverse recovery current, Zero forward recovery voltage, High-frequency operation, Temperature-independent switching, Positive temperature coefficient on VF |
| Тип монтажа | SMD |
| Технология | SiC Schottky |
| Артикул | C3D10060G-TR |
| Корпус | TO-263-2 |
| DV dt ruggedness | 200V/ns |
| I2t value 10ms 25c | 40.5A²s |
| Voltage surge peak | 600V |
| I2t value 10ms 110c | 25A²s |
| Напряжение блокировки DC | 600V |
| Примечание | Шоттки SiC 600В 10А |
| Мощн. рас. 25°C | 125W |
| Power dissipation 110c | 54W |
| Total capacitive charge | 24nC |
| Voltage repetitive peak | 600V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Total capacitance 0v 25c | 460.5pF |
| Capacitance stored energy | 3.6µJ |
| Диап. темп. хр. | -55 to +175°C |
| Total capacitance 200v 25c | 44pF |
| Total capacitance 400v 25c | 40pF |
| Forward voltage max 10a 25c | 1.8V |
| Forward voltage typ 10a 25c | 1.5V |
| Forward voltage max 10a 175c | 2.4V |
| Forward voltage typ 10a 175c | 2.0V |
| Reverse current max 600v 25c | 50µA |
| Reverse current typ 600v 25c | 10µA |
| Описание (англ.) | DIODE SCHOTTKY 600V 10A TO263-2 |
| Reverse current max 600v 175c | 200µA |
| Reverse current typ 600v 175c | 20µA |
| Current continuous forward 25c | 29A |
| Current continuous forward 135c | 14A |
| Current continuous forward 151c | 10A |
| Тепловое сопр. переход-корпус | 1.2°C/W |
| Current repetitive peak surge 25c | 44A |
| Current repetitive peak surge 110c | 30.5A |
| Диапазон темп. перехода | -55 to +175°C |
| Current non repetitive peak surge 10ms 25c | 90A |
| Current non repetitive peak surge 10us 25c | 860A |
| Current non repetitive peak surge 10ms 110c | 71A |
| Current non repetitive peak surge 10us 110c | 680A |
