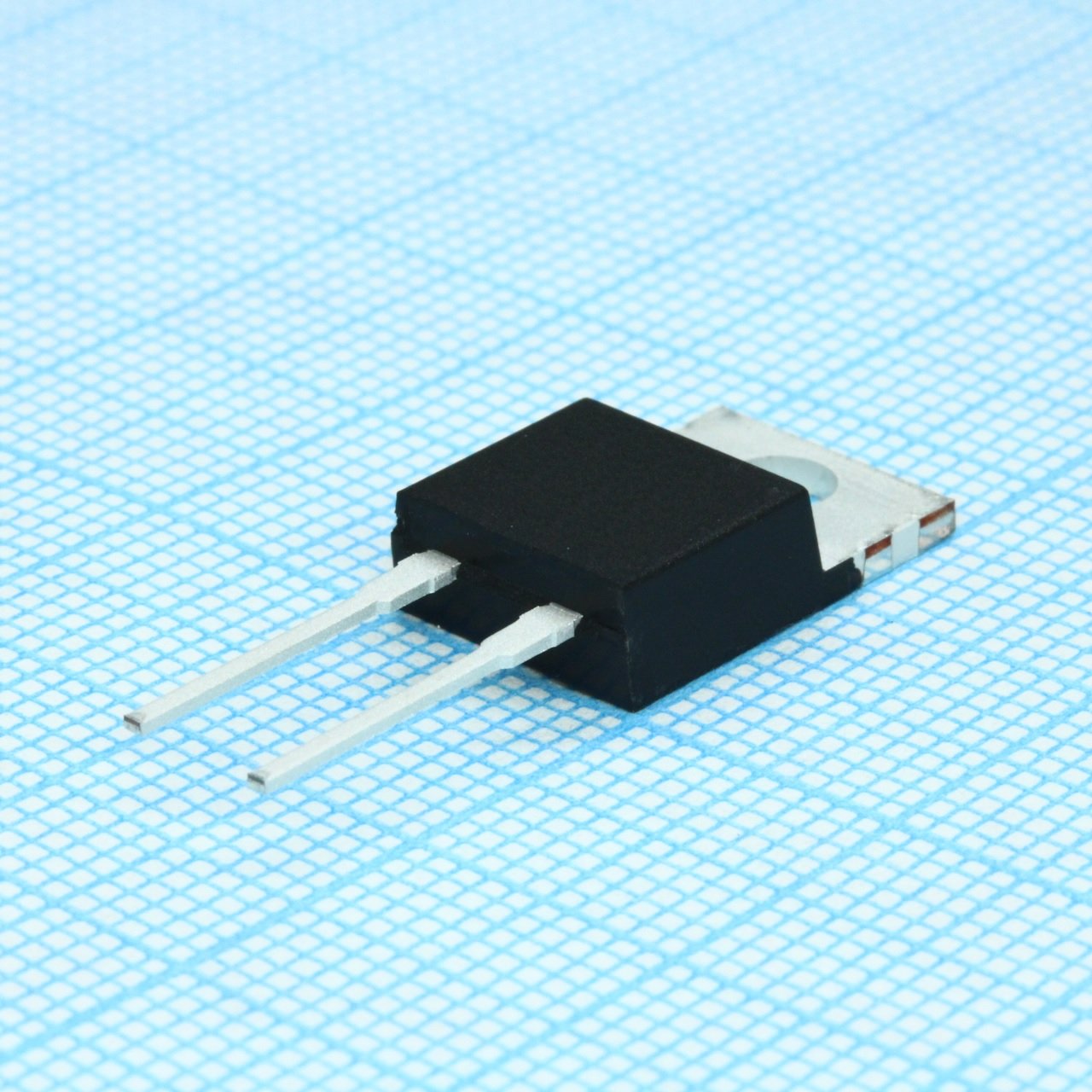

Диод Шоттки SiC 600В 14.5А (TC=135˚C)
У поставщика
ПроизводительWolfspeed
У поставщиков
69 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:69 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 483,63 |
| от 6 | 456,56 |
| от 12 | 434,50 |
| от 23 | 418,12 |
| от 50 | 405,93 |
Описание
Диод Шоттки на карбиде кремния (SiC) от Wolfspeed. Выдерживает обратное напряжение до 600 В и прямой ток 14,5 А, выпускается в корпусе TO-220-2. Применяется в импульсных блоках питания, силовой электронике и промышленной автоматике.
Технические характеристики
| E c | 3.6µJ |
| I r | 10µA |
| Q c | 24nC |
| T j | -55 to +175°C |
| V f | 1.5V |
| V dc | 600V |
| I frm | 46A |
| Ток I_FSM | 90A |
| P tot | 136.5W |
| T stg | -55 to +175°C |
| VRRM | 600V |
| V rsm | 600V |
| R thjc | 1.1°C/W |
| C total | 460.5pF |
| I f max | 860A |
| I r max | 50µA |
| Маркировка | C3D10060 |
| Корпус | TO-220-2 |
| V f max | 1.8V |
| I r 175c | 20µA |
| Тип монтажа | Выводной |
| V f 175c | 2.0V |
| Размеры | A: 9.677-10.414mm; B: 5.969-6.477mm; C: 2.540-3.048mm; D: 5.664-8.560mm; E: 14.986-15.621mm; F: 3.632-3.886mm; G: 28.067-29.134mm; H: 12.700-13.970mm; L: 0.635-0.914mm; M: 1.143-1.550mm; N: 4.953-5.207mm; P: 4.191-4.699mm; Q: 1.219-1.372mm; S: 3°-6°; T: 3°-6°; U: 3°-6°; V: 2.388-2.794mm; W: 0.356-0.635mm; X: 3°-5.5°; Y: 9.779-10.414mm; Z: 3.302-3.810mm; D1: 11.60-12.45mm typ; D2: 7.04-7.70mm typ; D3: 6.22-6.4mm typ; E1: 7.68-8.28mm; E2: 5.77-6.37mm |
| I frm 110c | 31A |
| I fsm 110c | 71A |
| P tot 110c | 59W |
| Описание | Silicon Carbide Schottky Diode |
| Diode model | Rt: 0.096 + (Tj * 1.06e-3); Vt: 0.965 + (Tj * -1.3e-3); Rt alt: 0.044 + (Tj * 4.4e-4); Vt alt: 0.94 + (Tj * -1.3e-3); Vf equation: Vf = VT + If * RT; Valid temperature range: 25°C to 175°C |
| Артикул | C3D10060A |
| C total 200v | 44pF |
| C total 400v | 40pF |
| I f max 110c | 680A |
| I r max 175c | 200µA |
| V f max 175c | 2.4V |
| E c conditions | VR=400V |
| I f continuous | 14.5A |
| I r conditions | VR=600V, TJ=25°C |
| Q c conditions | VR=400V, IF=10A, di/dt=500A/µs, TJ=25°C |
| Соотв. RoHS | Да |
| V f conditions | IF=10A, TJ=25°C |
| Момент затяжки | 1 Nm (M3 Screw), 8.8 lbf-in (6-32 Screw) |
| REACH | Да |
| I frm conditions | TC=25°C, tp=10ms, Half Sine Wave |
| I fsm conditions | TC=25°C, tp=10ms, Half Sine Wave |
| P tot conditions | TC=25°C |
| C total conditions | VR=0V, TJ=25°C, f=1MHz |
| I f continuous 25c | 30A |
| I f max conditions | TC=25°C, tp=10µs, Pulse |
| I f continuous 153c | 10A |
| Примечание | Шоттки SiC 600В 14.5А |
| C total 200v conditions | VR=200V, TJ=25°C, f=1MHz |
| C total 400v conditions | VR=400V, TJ=25°C, f=1MHz |
| Тип упаковки | Tube (туба) |
| I f continuous conditions | TC=135°C |
| Описание (англ.) | SiC-Schottky 600V 14,5A TO220AC |
