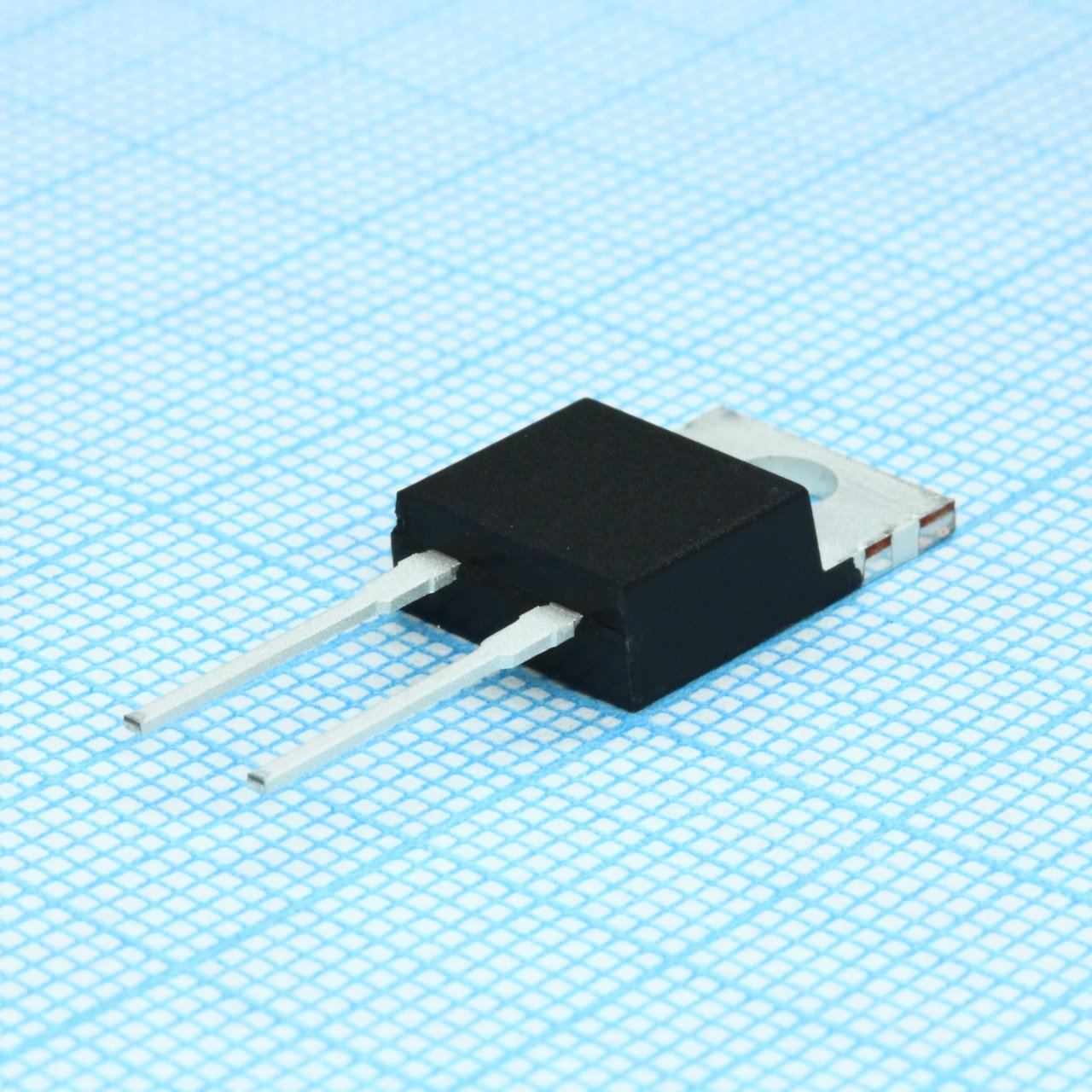

Диод Шоттки SiC 600В 11А C3D08060A
У поставщика
ПроизводительWolfspeed
У поставщиков
49 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:49 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 178,89 |
| от 13 | 167,38 |
| от 26 | 157,99 |
| от 50 | 151,01 |
| от 150 | 145,80 |
Описание
Диод Шоттки на карбиде кремния от Wolfspeed. Выдерживает обратное напряжение до 600 В и прямой ток 11 А, выпускается в корпусе TO-220-2. Благодаря технологии SiC обеспечивает высокую эффективность и низкие потери при переключении. Применяется в импульсных источниках питания и силовой электронике.
Технические характеристики
| Корпус | TO-220-2 |
| Тип монтажа | THT |
| Напряжение DC | 600V |
| Voltage rrm | 600V |
| Корпус | TO-220-2 |
| Diode model rt | 0.096 + (Tj * 1.06e-3) |
| Diode model vt | 0.965 + (Tj * -1.3e-3) |
| Соотв. RoHS | Да |
| Момент затяжки | 1 Nm (M3 screw), 8.8 lbf-in (6-32 screw) |
| REACH | Да |
| Switching speed | extremely fast |
| Рассеиваемая мощность | 107W (at 25°C), 46.5W (at 110°C) |
| Общая емкость | 395pF (0V, 1MHz), 37pF (200V, 1MHz), 32pF (400V, 1MHz) |
| Voltage surge peak | 600V |
| Макс. прямое напряжение | 1.8V (8A, 25°C), 2.4V (8A, 175°C) |
| Типовое прямое напряжение | 1.5V (8A, 25°C), 2.1V (8A, 175°C) |
| Макс. обратный ток | 42.5µA (600V, 25°C), 170µA (600V, 175°C) |
| Reverse current typ | 8.5µA (600V, 25°C), 17µA (600V, 175°C) |
| Примечание | Шоттки SiC 600В 11А |
| Размеры корпуса мм | A:9.677-10.414, B:5.969-6.477, C:2.540-3.048, E:14.986-15.621, G:28.067-29.134, H:12.700-13.970, etc. |
| Total capacitive charge | 20nC (Vr=400V, If=8A, di/dt=500A/µs, 25°C) |
| Тип упаковки | Tube (туба) |
| Current repetitive surge | 37.5A (10ms, 25°C), 25.5A (10ms, 110°C) |
| Forward recovery voltage | 0 (zero) |
| Reverse recovery current | 0 (zero) |
| Capacitance stored energy | 3.0µJ (at 400V) |
| Диап. темп. хр. | -55 to 175°C |
| Current forward continuous | 11A (at 135°C case), 8A (at 152°C) |
| Диапазон темп. перехода | -55 to 175°C |
| Current non repetitive surge | 71A (10ms, 25°C), 60A (10ms, 110°C), 650A (10µs, 25°C), 530A (10µs, 110°C) |
| Описание (англ.) | SiC-Schottky 600V 11A TO220AC |
| Тепловое сопр. переход-корпус | 1.4°C/W |
| Temperature coefficient forward voltage | positive |
