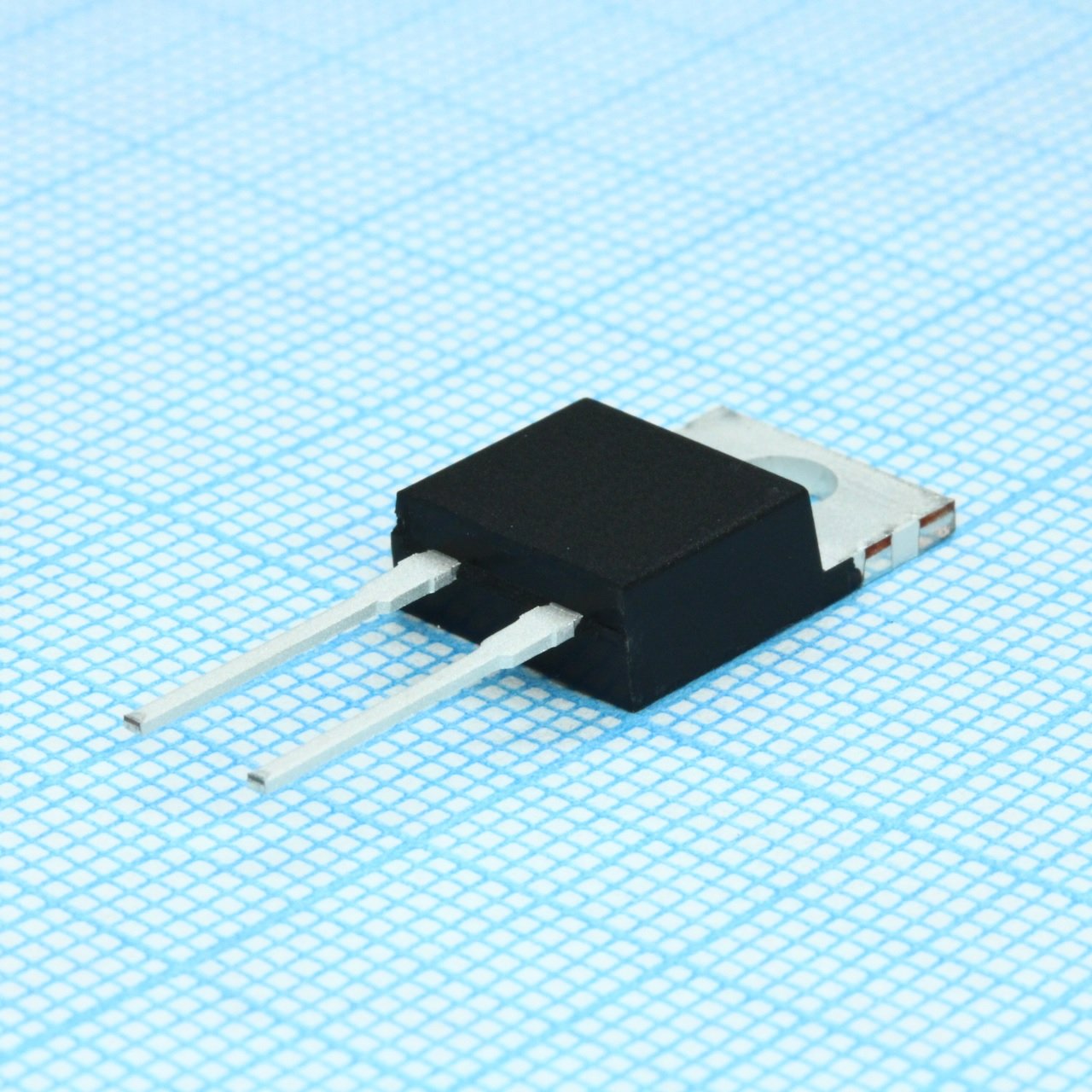

Диод Шоттки SiC 600В 9А (Tc=135°C) автомобильного применения 2-Pin(2+Tab) TO-220
У поставщика
ПроизводительWolfspeed
У поставщиков
215 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:215 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 256,07 |
| от 10 | 240,40 |
| от 20 | 227,62 |
| от 50 | 218,12 |
| от 100 | 211,05 |
Описание
Диод Шоттки на карбиде кремния от Wolfspeed. Выдерживает обратное напряжение до 600 В и прямой ток 9 А при температуре корпуса 135°C, выпускается в корпусе TO-220. Подходит для силовой электроники в автомобильной промышленности.
Технические характеристики
| Корпус | TO-220-2 |
| Кол-во выводов | 2 |
| Описание | Silicon Carbide Schottky Diode |
| Артикул | C3D06060A |
| Тип монтажа | THT |
| Соотв. RoHS | Да |
| REACH | Да |
| Напряжение блокировки DC | 600V |
| Темп. хранения | -55 to +175°C |
| Примечание | Шоттки SiC 600В 9А |
| Total capacitance vr 0v | 295pF |
| Total capacitive charge | 15nC |
| Тип упаковки | Tube (туба) |
| Mounting torque m3 screw | 1Nm |
| Power dissipation tc 25c | 88W |
| Power dissipation tc 110c | 38W |
| Total capacitance vr 200v | 28.5pF |
| Total capacitance vr 400v | 25.5pF |
| Mounting torque 6 32 screw | 8.8lbf-in |
| Surge peak reverse voltage | 600V |
| Описание (англ.) | Diode Schottky 600V 19A (Tc=25°C) Automotive 2-Pin(2+Tab) TO-220 |
| Рабочая температура перехода | -55 to +175°C |
| Повторяющееся импульсное обратное напряжение | 600V |
| Forward voltage max if 6a tj 25c | 1.7V |
| Forward voltage typ if 6a tj 25c | 1.5V |
| Capacitance stored energy vr 400v | 2.3µJ |
| Continuous forward current tc 25c | 19A |
| Forward voltage max if 6a tj 175c | 2.4V |
| Forward voltage typ if 6a tj 175c | 2.0V |
| Continuous forward current tc 135c | 9A |
| Continuous forward current tc 154c | 6A |
| Reverse current max vr 600v tj 25c | 33µA |
| Reverse current typ vr 600v tj 25c | 6.5µA |
| Reverse current max vr 600v tj 175c | 132µA |
| Reverse current typ vr 600v tj 175c | 13µA |
| Тепл. сопр. переход-корпус | 1.7°C/W |
| Repetitive peak forward surge current tc 25c | 30A |
| Repetitive peak forward surge current tc 110c | 20A |
| Non repetitive peak forward surge current tc 25c 10ms | 63A |
| Non repetitive peak forward surge current tc 25c 10us | 540A |
| Non repetitive peak forward surge current tc 110c 10ms | 49A |
| Non repetitive peak forward surge current tc 110c 10us | 460A |
