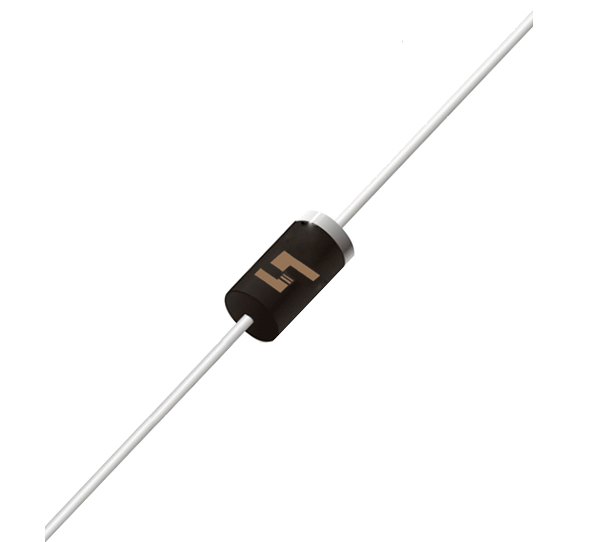

Стабилитрон выводной BZX85C18
Нет в наличии
Описание
Стабилитрон BZX85C18 от SUNMATE. Компонент рассчитан на напряжение стабилизации 18 В и мощность рассеивания 1,3 Вт, выпускается в осевом корпусе DO-41. Подходит для защиты цепей и стабилизации напряжения в блоках питания и промышленной автоматике.
Технические характеристики
| Вес | 0.339g |
| Корпус | DO-41 |
| Тип вывода | Axial |
| Артикул | BZX85C18 |
| Epoxy rating | UL94V-O |
| Материал корпуса | Molded plastic |
| Диапазон напряжений | 2.4-200V |
| Тип компонента | Zener Diode |
| Dimension a min | 25.40mm |
| Dimension b max | 5.21mm |
| Dimension b min | 4.06mm |
| Dimension c max | 0.864mm |
| Dimension c min | 0.71mm |
| Dimension d max | 2.72mm |
| Dimension d min | 2.00mm |
| Положение монтажа | Any |
| Polarity indicator | Color band denotes cathode end |
| Dc power dissipation pd | 1.3W |
| Макс. темп. хр. | +175°C |
| Мин. темп. хр. | -55°C |
| Макс. темп. перехода | +175°C |
| Темп. перехода мин. | -55°C |
| Nominal zener voltage vz | 18V |
| Nominal voltage tolerance | ±5.0% |
| Maximum forward voltage vf | 1.0V |
| Maximum zener impedance zzk | 500Ω |
| Maximum zener impedance zzt | 20Ω |
| Maximum dc zener current izm | 62mA |
| Zener voltage test current izt | 15mA |
| Forward voltage test current if | 200mA |
| Maximum thermal resistance rth ja | 130K/W |
| Maximum reverse leakage current ir | 0.5μA |
| Maximum reverse leakage voltage vr | 13V |
| Maximum zener impedance test current izk | 0.5mA |
