Стабилитроны / Стабилитроны SOT-23 (смд 0.3 WT) / 9.1V 0,3W / BZX84C 9V1 / SOT-23
У поставщика
ПроизводительHOTTECH
КатегорияСтабилитрон SMD
У поставщиков
11 778 шт.
Норм. уп.: 400
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1,41 ₽
Сумма688,08 ₽
+ доплата 490,00 ₽
В наличии11 351 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 488 штюрлицам и ИП
от 1 121 — 1,12 ₽ (−21%)
Заказ со склада «Склад 13» с этой позицией — 688,08 ₽. До заказа без доплаты не хватает 16 561,92 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
488 шт · Склад 13 · 688,08 ₽
Описание

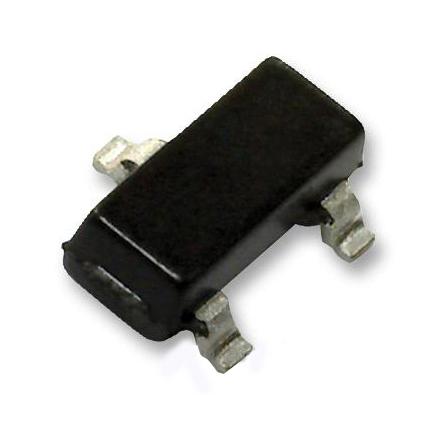

Стабилитрон (диод Зенера) BZX84C9V1 производства HOTTECH. Компонент предназначен для стабилизации напряжения на уровне 9,1 В при максимальной рассеиваемой мощности 0,3 Вт. Выполнен в миниатюрном корпусе SOT-23 для поверхностного монтажа, что обеспечивает компактность и удобство автоматизированной сборки. Применяется в схемах источников питания, защиты цепей от перенапряжений и в качестве опорного источника напряжения.
Технические характеристики
| Code | Z8 |
| Тип | Стабилитрон |
| Примечания | Device mounted on ceramic PCB: 7.6mm x 9.4mm x 0.87mm with pad areas 25mm² for power rating |
| Серия | BZX84C |
| Тип | Стабилитрон |
| Корпус | SOT-23 |
| Особенности | Planar die construction, ideal for automated assembly |
| Тип монтажа | SMD |
| Компонент | BZX84C9V1 |
| Описание | Стабилитрон |
| Ток Iзк | 1mA |
| Артикул | BZX84C9V1 |
| Тестовый ток | 5mA |
| Тестовая частота | 1kHz |
| Прямой ток | 10mA |
| Прямое напряжение | 0.9V |
| Test pulse width | 300us |
| Type number code | Z8 |
| Рассеиваемая мощность | 350mW |
| Test pulse period | 5ms |
| Макс. U стабилитрона | 9.6V |
| Мин. U стабилитрона | 8.5V |
| Импеданс стабилитрона Zk | 100Ohm |
| Импеданс стабилитрона Zt | 15Ohm |
| Ток излома стабилитрона | 1.0mA |
| Ток теста стабилитрона | 5mA |
| Напряжение, В | 9.1 В |
| Напряжение стабилизации номин. | 9.1V |
| Имп. стаб. при Izk | 100Ω |
| Обратный ток утечки | 0.5μA |
| Обратное напряжение утечки | 6.0V |
| Диап. темп. хр. | -65°C to +150°C |
| Диап. раб. темп. | -65°C to +150°C |
| Макс. температурный коэффициент | 7.0 mV/°C |
| Температурный коэффициент мин. | 3.8 mV/°C |
| Импеданс стабилитрона при токе теста | 15Ω |
| Термосопротивление переход-среда | 357°C/W |
| Мощность рассеяния, Вт | 0.35 |
| Напряжение стабилизации, В | 9.1 |
