Описание

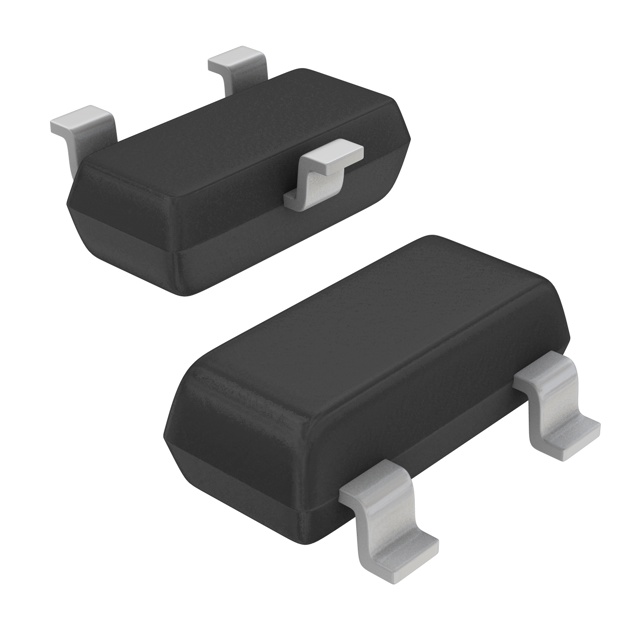

Стабилитрон SMD BZX84C4V3 от DIOS. Компонент в корпусе SOT-23 с односторонней проводимостью, номинальным напряжением стабилизации 4,3 В и рассеиваемой мощностью 300 мВт. Подходит для защиты цепей и стабилизации напряжения в компактных устройствах бытовой электроники.
Технические характеристики
| Тип | Zener Diode |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Полярность | unidirectional |
| Размеры | Шаг: 0.95mm typ; Ширина корпуса: 1.2mm to 1.4mm; Ширина вывода: 0.3mm to 0.5mm; Высота корпуса: 0.9mm to 1.15mm; Длина корпуса: 2.8mm to 3.0mm; Lead thickness: 0.08mm to 0.15mm; Footprint length: 2.25mm to 2.55mm |
| Артикул | BZX84C4V3 |
| Код маркировки | Z17 |
| Прямое напряжение | 0.9V |
| Impedance at izk | 600Ω |
| Impedance at izt | 90Ω |
| Knee current izk | 1.0mA |
| Тестовый ток Izt | 5mA |
| Рассеиваемая мощность | 300mW |
| Макс. U стабилитрона | 4.6V |
| Мин. U стабилитрона | 4.0V |
| Напряжение стабилизации номин. | 4.3V |
| Обратный ток утечки | 3μA |
| Reverse leakage voltage | 1.0V |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -55°C to +150°C |
| Макс. температурный коэффициент | 0 mV/°C |
| Температурный коэффициент мин. | -3.5 mV/°C |
| Ток теста прямого напряжения | 10mA |
| Термосопротивление переход-среда | 417°C/W |
